（课堂设计）高中物理 第二章 恒定电流本章综合检测2 新人教版选修3-1VIP免费

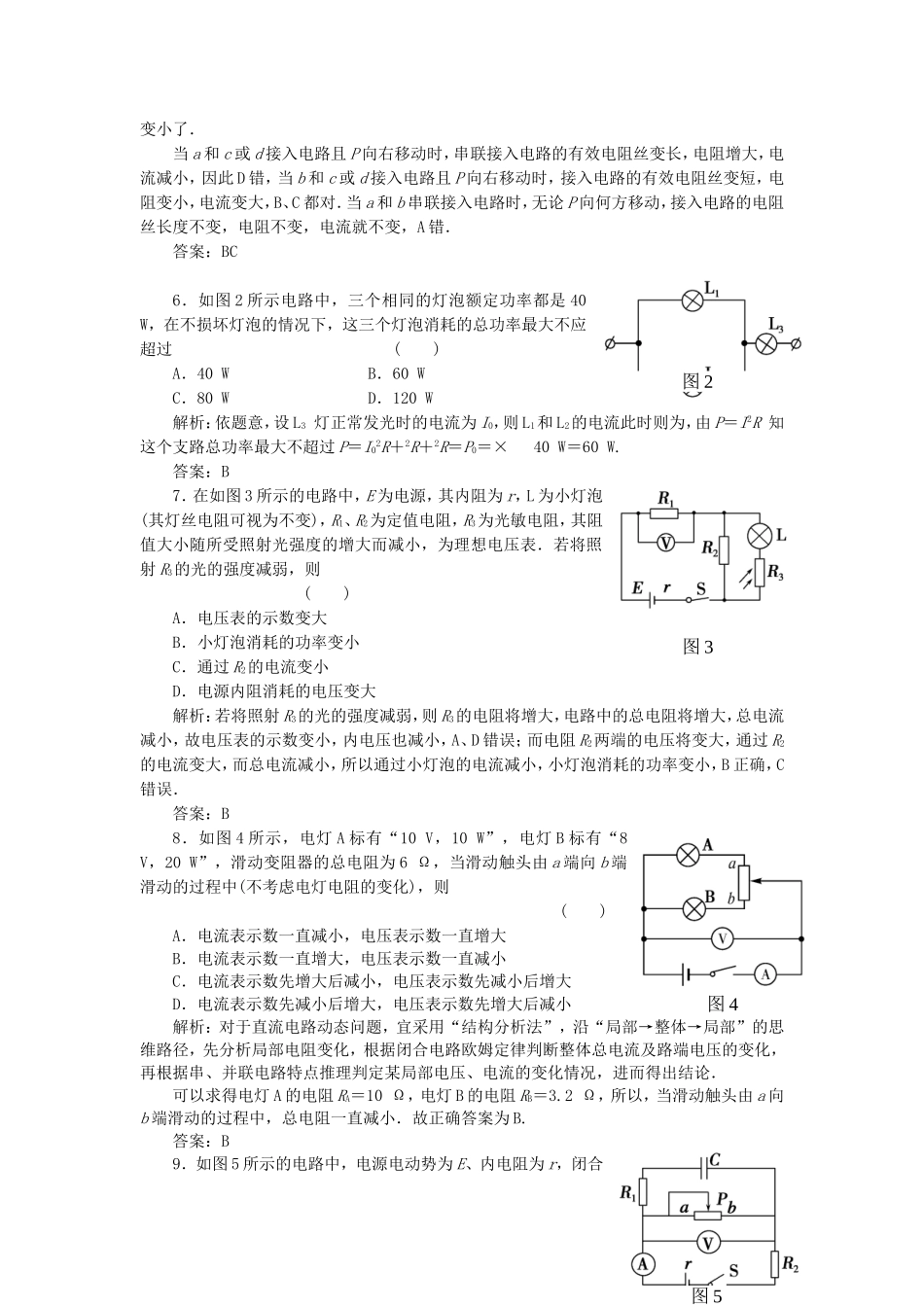

第二章恒定电流本章综合检测2（人教版选修3-1）一、选择题(本题共10小题．在每小题给出的四个选项中，至少有一个选项符合题目要求，全选对的得8分，选对但不全的得4分，有选错的得0分)1．一个半径为r的细橡胶圆环，均匀地带上电荷量为Q的负电电荷．当它以角速度ω绕中心轴线顺时针匀速转动时，环中等效电流的大小为()A．QB.C.D.解析：答案：C2．电动势为3V的电池，输出电流为3A，由此可知()A．内、外电阻相差1ΩB．内、外电阻之和为1ΩC．外电阻为1ΩD．内电阻为1Ω解析：由闭合电路欧姆定律I＝可知，内、外电阻之和为1Ω.答案：B3．两个用同种材料制成的均匀导体A、B，其质量相同，当它们接入电压相同的电路时，其电流之比IA∶IB＝1∶4，则横截面积之比SA∶SB为()A．1∶2B．2∶1C．1∶4D．4∶1解析：由R＝可知，在U一定时，I与R成反比，即RA∶RB＝4∶1，又根据电阻定律R＝ρ＝ρ＝ρ可知，当ρ、V一定时，R∝，即有＝＝，所以＝＝.答案：A4．有三个电阻，R1＝2Ω，R2＝3Ω，R3＝4Ω，现把它们并联起来接入电路，则通过它们的电流之比为I1∶I2∶I3是()A．6∶4∶3B．3∶4∶6C．2∶3∶4D．4∶3∶2解析：本题考查并联电路电流关系．设并联电路两端电压为U，则I1∶I2∶I3＝∶∶＝∶∶＝6∶4∶3.故正确答案为A.答案：A5．如图1所示为滑动变阻器的原理示意图，下列说法中正确的是()A．a和b串联接入电路中，P向右移动时电流增大B．b和d串联接入电路中，P向右移动时电流增大C．b和c串联接入电路中，P向右移动时电流增大D．a和c串联接入电路中，P向右移动时电流增大解析：滑动变阻器共有四个接线柱和一个滑片，金属杆上的两个接线柱(题图中的c和d)与滑片P可视为同一个等电势点，因此滑动变阻器问题的关键在于先认清串联接入电路的电阻丝是哪一段(看与电阻丝相连的两个接线柱a和b是谁接入电路)，然后从滑片P的移动方向判定接入电路的电阻丝是变长了还是变短了，再根据电阻定律判定电阻是变大了还是图1变小了．当a和c或d接入电路且P向右移动时，串联接入电路的有效电阻丝变长，电阻增大，电流减小，因此D错，当b和c或d接入电路且P向右移动时，接入电路的有效电阻丝变短，电阻变小，电流变大，B、C都对．当a和b串联接入电路时，无论P向何方移动，接入电路的电阻丝长度不变，电阻不变，电流就不变，A错．答案：BC6．如图2所示电路中，三个相同的灯泡额定功率都是40W，在不损坏灯泡的情况下，这三个灯泡消耗的总功率最大不应超过()A．40WB．60WC．80WD．120W解析：依题意，设L3灯正常发光时的电流为I0，则L1和L2的电流此时则为，由P＝I2R知这个支路总功率最大不超过P＝I02R＋2R＋2R＝P0＝×40W＝60W.答案：B7．在如图3所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，为理想电压表．若将照射R3的光的强度减弱，则()A．电压表的示数变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源内阻消耗的电压变大解析：若将照射R3的光的强度减弱，则R3的电阻将增大，电路中的总电阻将增大，总电流减小，故电压表的示数变小，内电压也减小，A、D错误；而电阻R2两端的电压将变大，通过R2的电流变大，而总电流减小，所以通过小灯泡的电流减小，小灯泡消耗的功率变小，B正确，C错误．答案：B8．如图4所示，电灯A标有“10V，10W”，电灯B标有“8V，20W”，滑动变阻器的总电阻为6Ω，当滑动触头由a端向b端滑动的过程中(不考虑电灯电阻的变化)，则()A．电流表示数一直减小，电压表示数一直增大B．电流表示数一直增大，电压表示数一直减小C．电流表示数先增大后减小，电压表示数先减小后增大D．电流表示数先减小后增大，电压表示数先增大后减小解析：对于直流电路动态问题，宜采用“结构分析法”，沿“局部→整体→局部”的思维路径，先分析局部电阻变化，根据闭合电路欧姆定律判断整体总电流及路端电压的变化，再根据串、并联电路特点推理判定某局部电压、电流的变化情况，进而得出结论．可以求得电灯A的电阻RA＝10Ω，电灯B的电阻RB＝3.2Ω，所以，当滑动触头由a向b端滑动的过程中，总电阻一直减小．故正确答...
