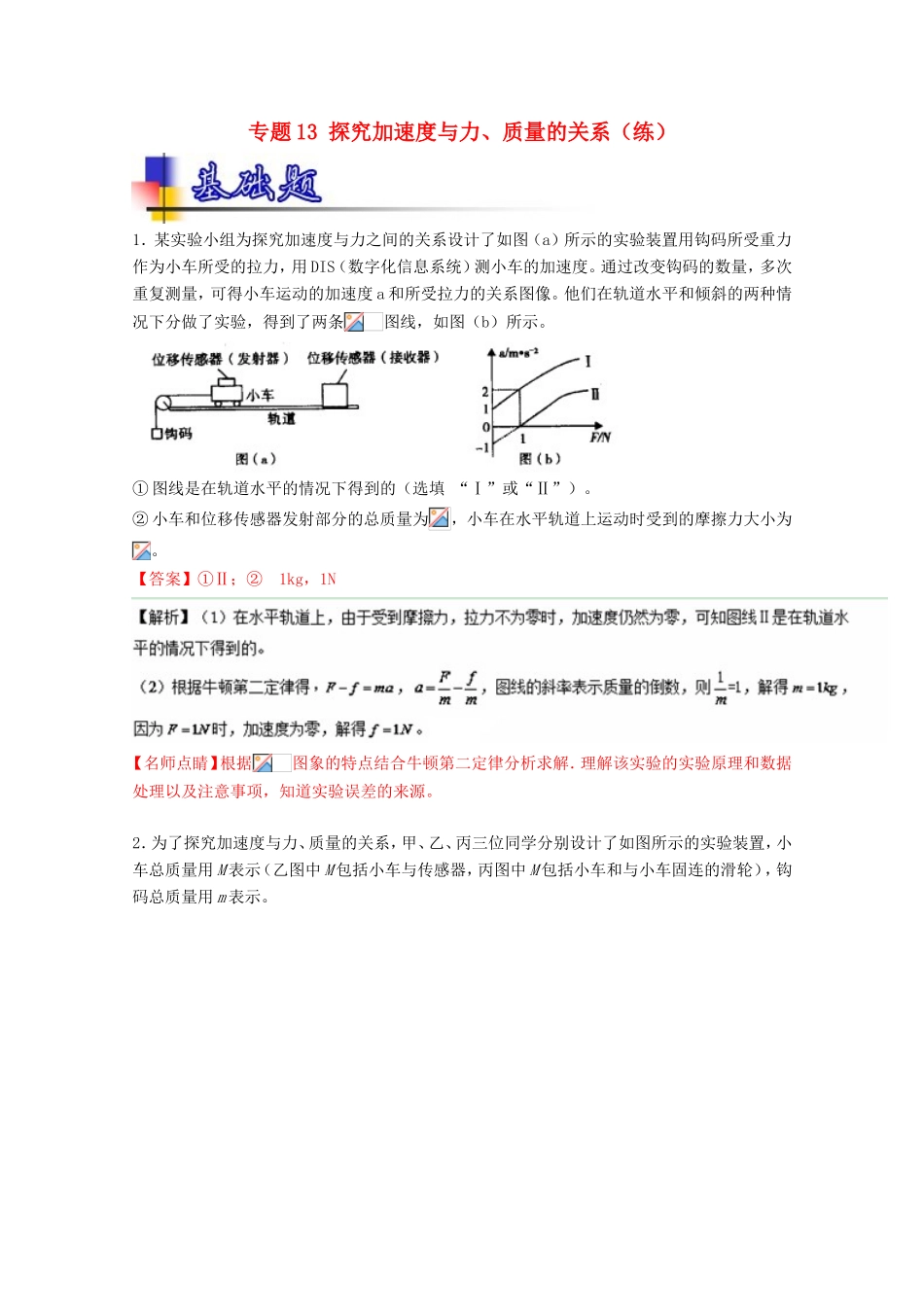

专题13探究加速度与力、质量的关系（练）1．某实验小组为探究加速度与力之间的关系设计了如图（a）所示的实验装置用钩码所受重力作为小车所受的拉力，用DIS（数字化信息系统）测小车的加速度。通过改变钩码的数量，多次重复测量，可得小车运动的加速度a和所受拉力的关系图像。他们在轨道水平和倾斜的两种情况下分做了实验，得到了两条图线，如图（b）所示。①图线是在轨道水平的情况下得到的（选填“Ⅰ”或“Ⅱ”）。②小车和位移传感器发射部分的总质量为，小车在水平轨道上运动时受到的摩擦力大小为。【答案】①Ⅱ；②1kg，1N【名师点睛】根据图象的特点结合牛顿第二定律分析求解．理解该实验的实验原理和数据处理以及注意事项，知道实验误差的来源。2．为了探究加速度与力、质量的关系，甲、乙、丙三位同学分别设计了如图所示的实验装置，小车总质量用M表示（乙图中M包括小车与传感器，丙图中M包括小车和与小车固连的滑]轮），钩码总质量用m表示。（1）为便于测量合外力的大小，并得到小车总质量一定时，小车的加速度与所受合外力成正比的结论，下列说法正确的是A．三组实验中只有甲需要平衡摩擦力B．三组实验都需要平衡摩擦力C．三组实验中只有甲需要满足所挂钩码的总质量m远小于小车的总质量M的条件D．三组实验都需要满足所挂钩码的总质量m远小于小车的总质量M的条件（2）若乙、丙两位同学发现某次测量中力传感器和测力计读数相同，通过计算得到小车加速度均为a，，g为当地重力加速度，则乙、丙两人实验时所用小车总质量之比为，乙、丙两人实验用的钩码总质量之比为。【答案】（1）BC；（2）1：2，1：2（2）乙、丙两位同学发现某次测量中力传感器和测力计读数相同，且通过计算得到小车加速度均为a，根据牛顿第二定律，则有：F=M乙a，2F=M丙a；因此乙、丙两人实验时所用小车总质量之比为1：2；由牛顿第二定律，对砝码研究，则有m乙g-F=m乙a，而m丙g-F=m丙2a，因，解得，m乙：m丙=1：2；即乙、丙两人实验用的钩码总质量之比为1：2；【名师点睛】考查不同实验中，是否平衡摩擦力，是依据实验原理，并不是统统平衡的，并掌握牛顿第二定律的应用，注意力传感器的作用，及理解测力计的读数与小车的合力的关系，是解题的关键.3．如图所示为“探究加速度与物体受力的关系”的实验装置图。图中A为小车，质量为m1，连接在小车后面的纸带穿过电火花打点计时器B，它们均置于水平放置的一端带有定滑轮的足够长的木板上，p的质量为m2，C为弹簧测力计，实验时改变p的质量，读出测力计不同读数F，不计绳与定滑轮、动滑轮之间的摩擦。(1)下列说法不正确的是A．一端带有定滑轮的长木板必须保持水平B．实验时应先接通电源后释放小车C．实验中m2应远小于m1D．测力计的读数始终为(2)实验时，某同学由于疏忽，遗漏了平衡摩擦力这一步骤，他测量得到的a—F图像，可能是下图中的图线。【答案】（1）ACD（2C（2）由于遗漏了平衡摩擦力，需要当外力达到一定时，小车才开始做加速运动，故图像的横截距不为零，故C正确【名师点睛】本题与以往的风格不同，因为由于该实验的连接方式，重物和小车不具有共同的加速度，小车是在绳的拉力下加速运动，此拉力可由测力计示数获得，不需要用重物的重力来代替，故不要求重物质量远小于小车质量。4．在“验证牛顿第二定律”的实验中，实验装置如图甲所示，有一位同学通过实验测量作出了图乙中的A图线．试分析①A图线不通过坐标原点的原因是_______________________________；②A图线上部弯曲的原因是_____________________________________；【答案】①没有平衡摩擦力或摩擦力平衡不够；②未满足拉车的砝码质量m远小于小车的质量M【名师点睛】在“探究加速度a与物体所受合力F及质量m关系”的实验中，通过控制变量法，先控制m一定，验证a与F成正比，再控制F一定，验证a与m成反比；实验中用砂和砂桶的重力代替小车的合力，故要通过将长木板右端垫高来平衡摩擦力和使小车质量远大于砂和砂桶质量来减小实验的误差。5．某实验小组设计了如图(a)所示的实验装置，通过改变重物的质量，利用计算机可得滑块运动的加速度a和所受拉力F的关系图像。他们在轨道水平和倾斜的两种情况...
