合成高分子卷材屋面防水层质量管理VIP免费

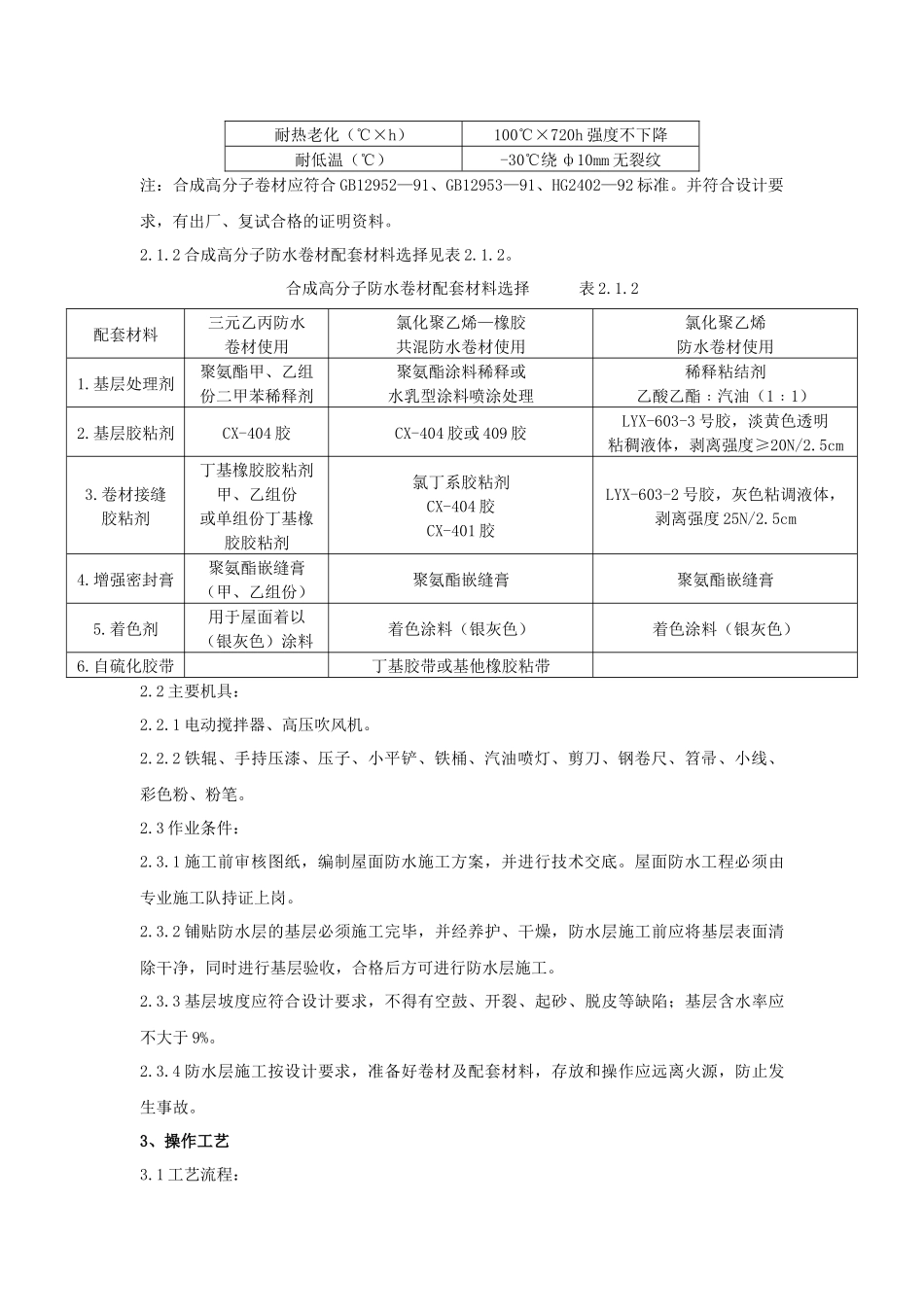

合成高分子卷材屋面防水层质量管理1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《屋面工程施工质量验收规范》GB50207-20022、施工准备2.1材料及要求：2.1.1合成高分子卷材：2.1.1.1三元乙丙—丁基橡胶防水卷材规格：厚1.2mm、1.5mm，长20m，宽1m；技术性能：见表2.1.1.1三元乙丙—丁基橡胶防水卷材性能表2.1.1.1项目性能指标抗拉断裂强度（MPa）≥7断裂延长率（%）≥450热老化保持率（80±2℃，168h）断裂伸长率（%）≥70抗拉断裂强度（%）≥80低温冷脆温度（℃）-40℃以下不透水性（MPa×min）≥0.3×302.1.1.2氯化聚乙烯—橡胶共混防水卷材。规格：厚1.2mm、1.5mm，长20m，宽1m、2m；技术性能：见表2.1.1.2氯化聚乙烯—橡胶共混防水卷材性能表2.1.1.2项目性能指标胶粘剂抗拉强度（MPa）≥7.36卷材一卷材粘结剥离强度＞50N/2.5cm断裂延伸率（%）≥450低温柔度（℃）-30℃以下不透水性（MPa×min）0.3×302.1.1.3氯化聚乙烯防水卷材规格：厚度1.2mm、长20m/卷、宽0.9m；技术性能：见表2.1.1.3。氯化聚乙烯防水卷材性能表2.1.1.3项目性能指标抗拉强度（MPa）≥9.8断裂伸长率（%）≥10不透水性（MPa×h）0.3×2耐热老化（℃×h）100℃×720h强度不下降耐低温（℃）-30℃绕ф10mm无裂纹注：合成高分子卷材应符合GB12952—91、GB12953—91、HG2402—92标准。并符合设计要求，有出厂、复试合格的证明资料。2.1.2合成高分子防水卷材配套材料选择见表2.1.2。合成高分子防水卷材配套材料选择表2.1.2配套材料三元乙丙防水卷材使用氯化聚乙烯—橡胶共混防水卷材使用氯化聚乙烯防水卷材使用1.基层处理剂聚氨酯甲、乙组份二甲苯稀释剂聚氨酯涂料稀释或水乳型涂料喷涂处理稀释粘结剂乙酸乙酯﹕汽油（1﹕1）2.基层胶粘剂CX-404胶CX-404胶或409胶LYX-603-3号胶，淡黄色透明粘稠液体，剥离强度≥20N/2.5cm3.卷材接缝胶粘剂丁基橡胶胶粘剂甲、乙组份或单组份丁基橡胶胶粘剂氯丁系胶粘剂CX-404胶CX-401胶LYX-603-2号胶，灰色粘调液体，剥离强度25N/2.5cm4.增强密封膏聚氨酯嵌缝膏（甲、乙组份）聚氨酯嵌缝膏聚氨酯嵌缝膏5.着色剂用于屋面着以（银灰色）涂料着色涂料（银灰色）着色涂料（银灰色）6.自硫化胶带丁基胶带或基他橡胶粘带2.2主要机具：2.2.1电动搅拌器、高压吹风机。2.2.2铁辊、手持压漆、压子、小平铲、铁桶、汽油喷灯、剪刀、钢卷尺、笤帚、小线、彩色粉、粉笔。2.3作业条件：2.3.1施工前审核图纸，编制屋面防水施工方案，并进行技术交底。屋面防水工程必须由专业施工队持证上岗。2.3.2铺贴防水层的基层必须施工完毕，并经养护、干燥，防水层施工前应将基层表面清除干净，同时进行基层验收，合格后方可进行防水层施工。2.3.3基层坡度应符合设计要求，不得有空鼓、开裂、起砂、脱皮等缺陷；基层含水率应不大于9%。2.3.4防水层施工按设计要求，准备好卷材及配套材料，存放和操作应远离火源，防止发生事故。3、操作工艺3.1工艺流程：基层清理→涂刷基层处理剂→附加层施工→卷材与基层表面涂胶→卷材铺贴→卷材收头粘结→卷材接头密封→蓄水试验→做保护层。3.2清理基层：施工防水层前将已验收合格的基层表面清扫干净。不得有浮尘、杂物等影响防水层质量的缺陷。3.3涂刷基层处理剂：涂布聚氨酯底胶。3.3.1聚氨酯底胶的配制：聚氨酯材料按甲﹕乙=1﹕3（重量比）的比例配合，搅拌均匀即可进行涂布施工；也可以由聚氨酯材料按甲﹕乙﹕二甲苯=1﹕1.5﹕1.5的比例配合，搅拌均匀后进行涂布施工。3.3.2涂刷聚氨酯底胶：大面积涂刷前，用油漆刷蘸底胶在阴阳角、管根、水落口等细部复杂部位均匀涂刷一遍聚氨酯底胶。然后用长把滚刷在大面积部位涂刷。涂刷底胶（相当于冷底子油）厚薄应一致，不得有漏刷、花白等现象。3.4附加层施工：阴阳角、管根、水落口等部位必须先做附加层，可采用自粘性密封胶或聚氨酯涂膜、也可铺贴一层合成高分子防水卷材处理。应根据设计要求确定。3.5卷材与基层表面涂胶：3.5.1卷材表面涂胶：将卷材铺展在干净的基层上，用长把滚刷蘸CX-404胶滚涂均匀。应留出搭接部位不涂胶，边头部位空出100mm。涂刷胶粘剂厚度要均匀，不得有漏底或凝聚块类物质存在；卷材涂...
