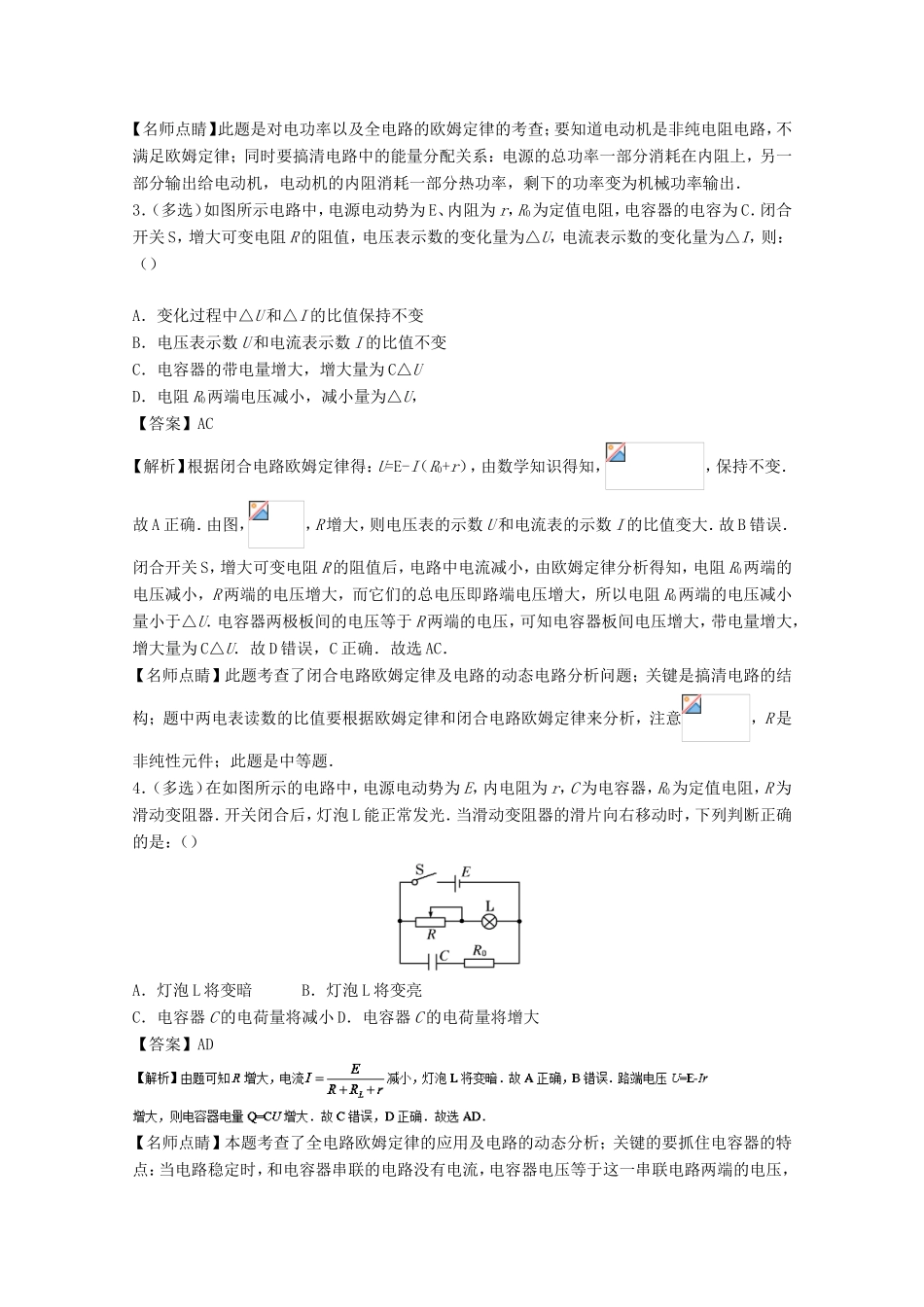

专题32闭合电路的欧姆定律电路分析（练）1．如图，闭合开关S，a、b、c三盏灯均正常发光，电源电动势恒定且内阻不可忽略，现将变阻器R的滑片稍向上滑动一些，三盏灯亮度变化为：（）A．a灯变亮，b、c灯变暗B．a、c灯变亮，b灯变暗C．a、c灯变暗，b灯变亮D．a、b灯变暗，c灯变亮【答案】B【名师点睛】电路的动态分析：①分析的顺序：外电路部分电路变化→变化→由判断的变化→由判断U的变化→由部分电路欧姆定律分析固定电阻的电流、电压的变化→用串、并联规律分析变化电阻的电流、电压、电功。②几个有用的结论Ⅰ、外电路中任何一个电阻增大（或减少）时外电路的总电阻一定增大（或减少）。Ⅱ、若开关的通断使串联的用电器增多时，总电阻增大；若开关的通断使并联的支路增多时，总电阻减少。Ⅲ、动态电路的变化一般遵循“串反并同”的规律；当某一电阻阻值增大时，与该电阻串联的用电器的电压（或电流）减小，与该电阻并联的用电器的电压（或电流）增大。2．用电动势为E、内电阻为r的电池组直接向线圈电阻为R的电动机供电，电动机正常工作后，测得通过的电流为l、电动机两端的电压为U，则：（）A．电路中电流B．在时间t内，电池组消耗的化学能为C．在时间t内，电动机输出的机械能是D．以上说法都不对【答案】B【名师点睛】此题是对电功率以及全电路的欧姆定律的考查；要知道电动机是非纯电阻电路，不满足欧姆定律；同时要搞清电路中的能量分配关系：电源的总功率一部分消耗在内阻上，另一部分输出给电动机，电动机的内阻消耗一部分热功率，剩下的功率变为机械功率输出．3．（多选）如图所示电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则：（）A．变化过程中△U和△I的比值保持不变B．电压表示数U和电流表示数I的比值不变C．电容器的带电量增大，增大量为C△UD．电阻R0两端电压减小，减小量为△U，【答案】AC【解析】根据闭合电路欧姆定律得：U=E-I（R0+r），由数学知识得知，，保持不变．故A正确．由图，，R增大，则电压表的示数U和电流表的示数I的比值变大．故B错误．闭合开关S，增大可变电阻R的阻值后，电路中电流减小，由欧姆定律分析得知，电阻R0两端的电压减小，R两端的电压增大，而它们的总电压即路端电压增大，所以电阻R0两端的电压减小量小于△U．电容器两极板间的电压等于R两端的电压，可知电容器板间电压增大，带电量增大，增大量为C△U．故D错误，C正确．故选AC．【名师点睛】此题考查了闭合电路欧姆定律及电路的动态电路分析问题；关键是搞清电路的结构；题中两电表读数的比值要根据欧姆定律和闭合电路欧姆定律来分析，注意，R是非纯性元件；此题是中等题．4．（多选）在如图所示的电路中，电源电动势为E，内电阻为r，C为电容器，R0为定值电阻，R为滑动变阻器．开关闭合后，灯泡L能正常发光．当滑动变阻器的滑片向右移动时，下列判断正确的是：（）A．灯泡L将变暗B．灯泡L将变亮C．电容器C的电荷量将减小D．电容器C的电荷量将增大【答案】AD【名师点睛】本题考查了全电路欧姆定律的应用及电路的动态分析；关键的要抓住电容器的特点：当电路稳定时，和电容器串联的电路没有电流，电容器电压等于这一串联电路两端的电压，例如此题中电容器两端的电压等于路端电压值．5．（多选）在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，A、V为理想电流表和电压表。在滑动变阻器滑动头P自a端向b端滑动的过程中，下列说法中正确的是：（）A．电压表示数变大B．电流表示数变小C．电容器C所带电荷量增多D．a点的电势降低【答案】AD【解析】闭合回路，电阻并联，然后与电源内阻和定值电阻串联。滑动变阻器滑动头P自a端向b端滑动的过程中，滑动变阻器的阻值逐渐变小，并联电阻变小，总电阻变小，总电流变大，内电压和定值电阻的电压变大并联电压变小。定值电阻的电压变大即电压表示数变大，选项A对。并联电压变小，即电容器两端电压变小，电容器C所带电荷量减少，选项C错。由于负极电势恒等于0接地，所以a点电...
