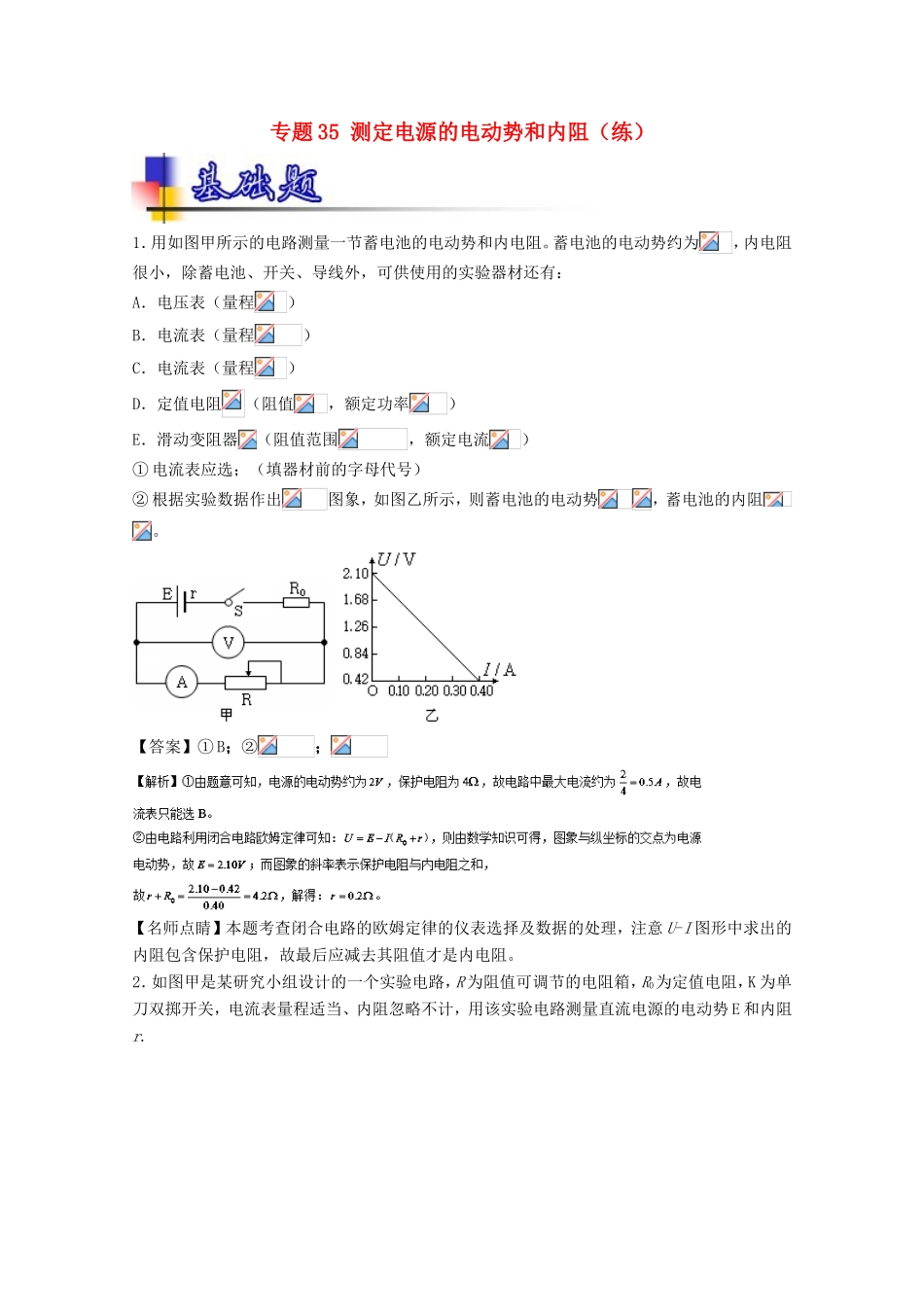

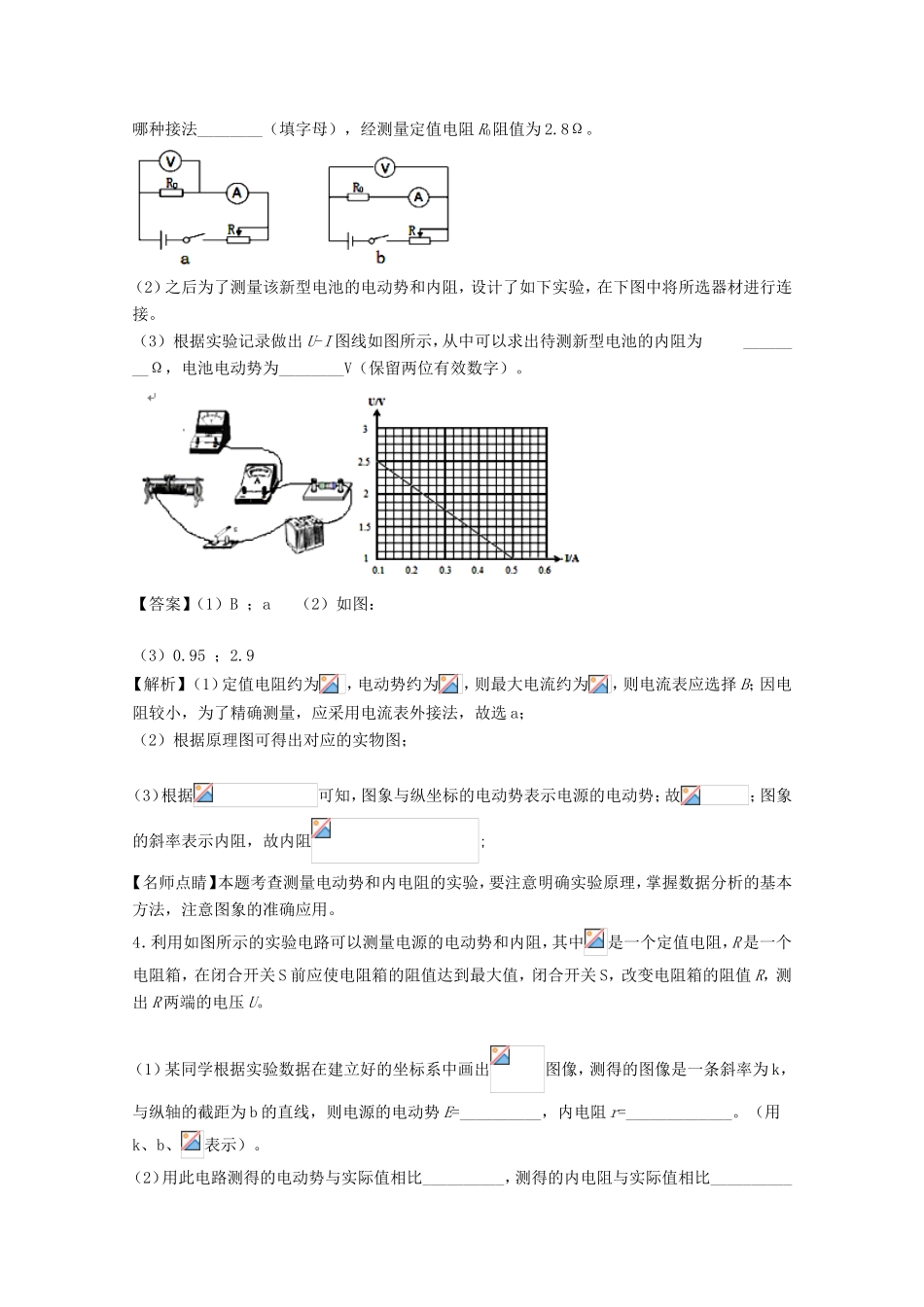

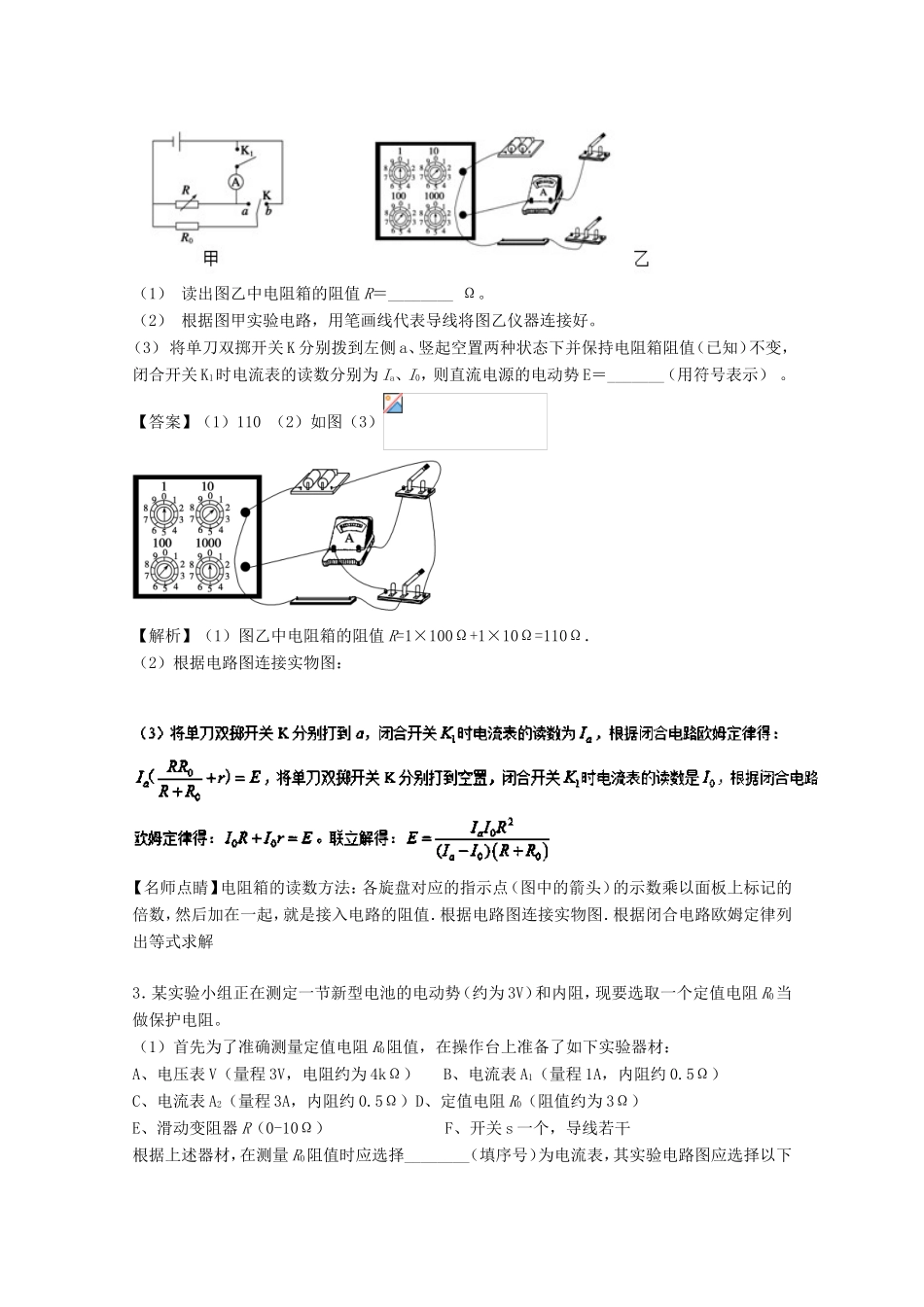

专题35测定电源的电动势和内阻（练）1．用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为，内电阻很小，除蓄电池、开关、导线外，可供使用的实验器材还有：A．电压表（量程）B．电流表（量程）C．电流表（量程）D．定值电阻（阻值，额定功率）E．滑动变阻器（阻值范围，额定电流）①电流表应选；（填器材前的字母代号）②根据实验数据作出图象，如图乙所示，则蓄电池的电动势，蓄电池的内阻。【答案】①B；②；【名师点睛】本题考查闭合电路的欧姆定律的仪表选择及数据的处理，注意U-I图形中求出的内阻包含保护电阻，故最后应减去其阻值才是内电阻。2．如图甲是某研究小组设计的一个实验电路，R为阻值可调节的电阻箱，R0为定值电阻，K为单刀双掷开关，电流表量程适当、内阻忽略不计，用该实验电路测量直流电源的电动势E和内阻r.（1）读出图乙中电阻箱的阻值R＝________Ω。（2）根据图甲实验电路，用笔画线代表导线将图乙仪器连接好。（3）将单刀双掷开关K分别拨到左侧a、竖起空置两种状态下并保持电阻箱阻值（已知）不变，闭合开关K1时电流表的读数分别为Ia、I0，则直流电源的电动势E＝_______（用符号表示）。【答案】（1）110（2）如图（3）【解析】（1）图乙中电阻箱的阻值R=1×100Ω+1×10Ω=110Ω．（2）根据电路图连接实物图：【名师点睛】电阻箱的读数方法：各旋盘对应的指示点（图中的箭头）的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的阻值．根据电路图连接实物图．根据闭合电路欧姆定律列出等式求解3．某实验小组正在测定一节新型电池的电动势（约为3V）和内阻，现要选取一个定值电阻R0当做保护电阻。（1）首先为了准确测量定值电阻R0阻值，在操作台上准备了如下实验器材：A、电压表V（量程3V，电阻约为4kΩ）B、电流表A1（量程1A，内阻约0.5Ω）C、电流表A2（量程3A，内阻约0.5Ω）D、定值电阻R0（阻值约为3Ω）E、滑动变阻器R（0-10Ω）F、开关s一个，导线若干根据上述器材，在测量R0阻值时应选择________（填序号）为电流表，其实验电路图应选择以下哪种接法________（填字母），经测量定值电阻R0阻值为2.8Ω。（2）之后为了测量该新型电池的电动势和内阻，设计了如下实验，在下图中将所选器材进行连接。（3）根据实验记录做出U-I图线如图所示，从中可以求出待测新型电池的内阻为________Ω，电池电动势为________V（保留两位有效数字）。【答案】（1）B；a（2）如图：（3）0.95；2.9【解析】（1）定值电阻约为，电动势约为，则最大电流约为，则电流表应选择B；因电阻较小，为了精确测量，应采用电流表外接法，故选a；（2）根据原理图可得出对应的实物图；（3）根据可知，图象与纵坐标的电动势表示电源的电动势；故；图象的斜率表示内阻，故内阻;【名师点睛】本题考查测量电动势和内电阻的实验，要注意明确实验原理，掌握数据分析的基本方法，注意图象的准确应用。4．利用如图所示的实验电路可以测量电源的电动势和内阻，其中是一个定值电阻，R是一个电阻箱，在闭合开关S前应使电阻箱的阻值达到最大值，闭合开关S，改变电阻箱的阻值R，测出R两端的电压U。（1）某同学根据实验数据在建立好的坐标系中画出图像，测得的图像是一条斜率为k，与纵轴的截距为b的直线，则电源的电动势E=__________，内电阻r=_____________。（用k、b、表示）。（2）用此电路测得的电动势与实际值相比__________，测得的内电阻与实际值相比_____________。（均填“偏大”“偏小”“不变”）。【答案】（1）（2）偏小偏小实验中测出的内阻应为实际电源内阻和电压表内阻并联的等效电阻，所以测得的内阻与实际值相比偏小【名师点睛】测定电源的电动势和内电阻是高中阶段电学实验考查的重点，是近几年各地高考题目的出题热点，本题突出了对于实验原理、仪器选择及U-I图象处理等多方面内容的考查，题目层次源于课本，凸显能力，体现创新意识，侧重于对实验能力的考查。5．用如图所示的实验器材“测定电池的电动势和内阻”，（1）用笔画线代替导线在实物图上正确连线；（2）实验中测得数据如下：12345R/Ω1.00.80.60.40.2U/V0.950.850.780.650.40U-1/V-11.051....
