IPQC五金产品外观缺陷标准VIP免费

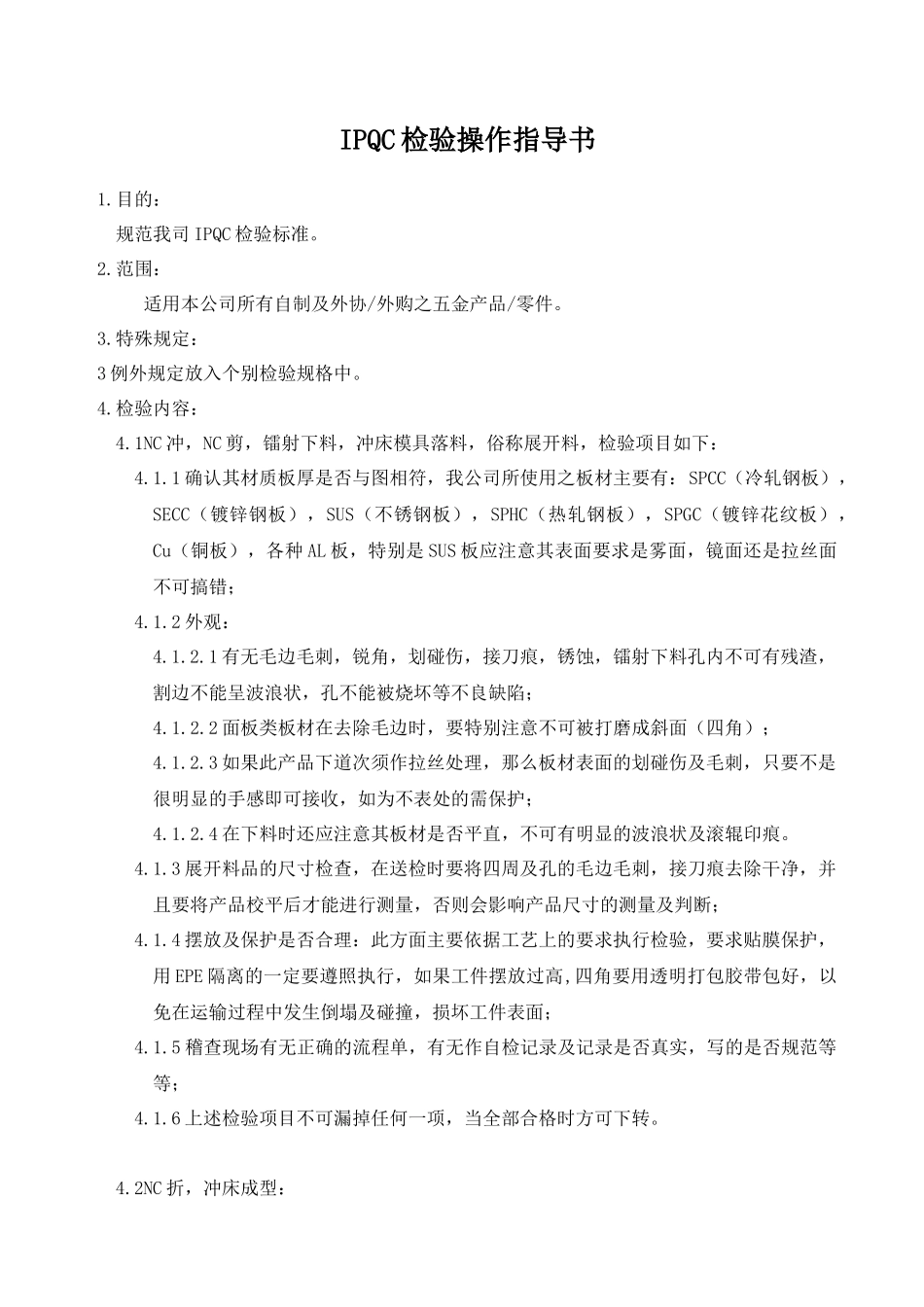

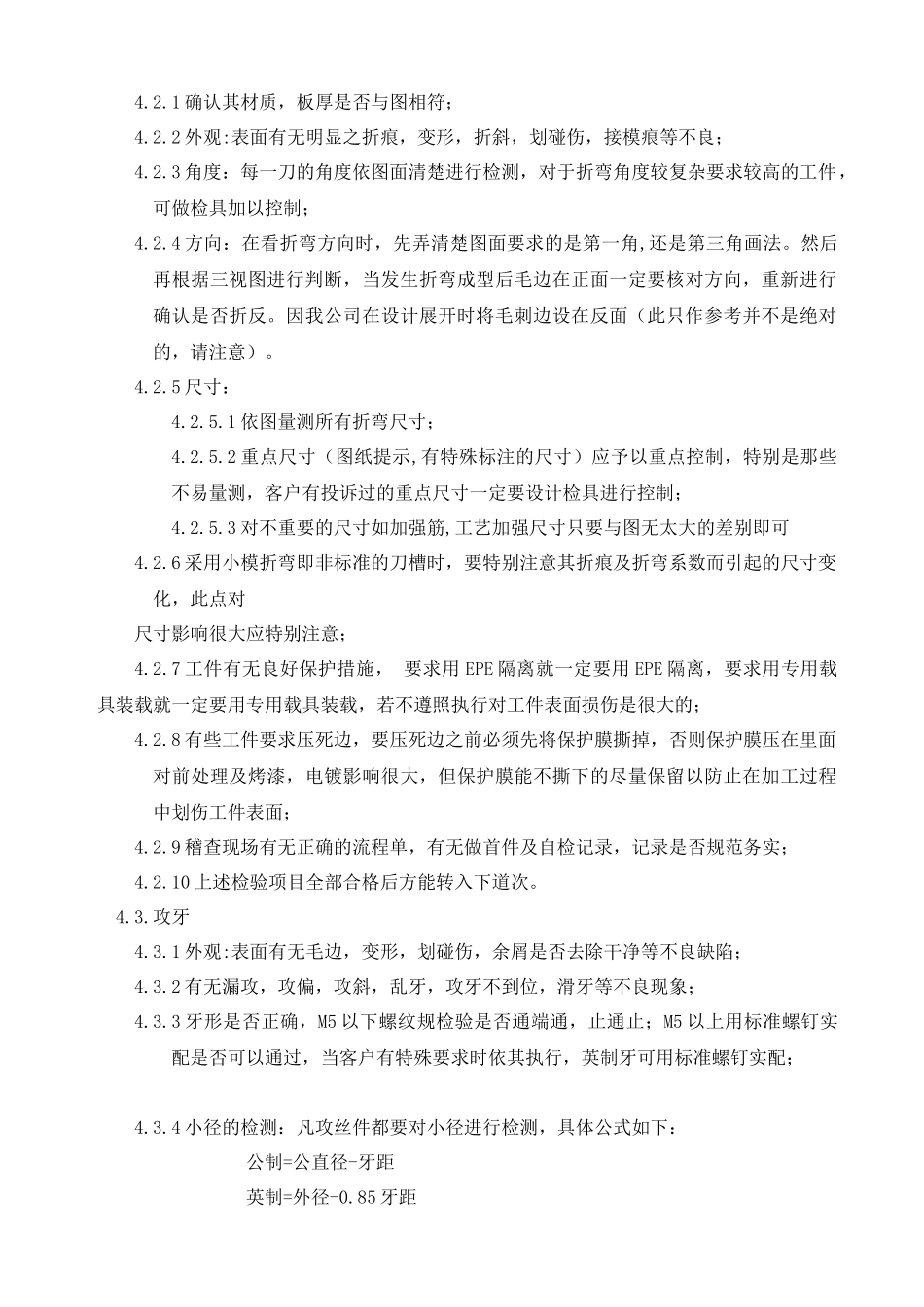

IPQC检验操作指导书1.目的：规范我司IPQC检验标准。2.范围：适用本公司所有自制及外协/外购之五金产品/零件。3.特殊规定：3例外规定放入个别检验规格中。4.检验内容：4.1NC冲，NC剪，镭射下料，冲床模具落料，俗称展开料，检验项目如下：4.1.1确认其材质板厚是否与图相符，我公司所使用之板材主要有：SPCC（冷轧钢板），SECC（镀锌钢板），SUS（不锈钢板），SPHC（热轧钢板），SPGC（镀锌花纹板），Cu（铜板），各种AL板，特别是SUS板应注意其表面要求是雾面，镜面还是拉丝面不可搞错；4.1.2外观：4.1.2.1有无毛边毛刺，锐角，划碰伤，接刀痕，锈蚀，镭射下料孔内不可有残渣，割边不能呈波浪状，孔不能被烧坏等不良缺陷；4.1.2.2面板类板材在去除毛边时，要特别注意不可被打磨成斜面（四角）；4.1.2.3如果此产品下道次须作拉丝处理，那么板材表面的划碰伤及毛刺，只要不是很明显的手感即可接收，如为不表处的需保护；4.1.2.4在下料时还应注意其板材是否平直，不可有明显的波浪状及滚辊印痕。4.1.3展开料品的尺寸检查，在送检时要将四周及孔的毛边毛刺，接刀痕去除干净，并且要将产品校平后才能进行测量，否则会影响产品尺寸的测量及判断；4.1.4摆放及保护是否合理：此方面主要依据工艺上的要求执行检验，要求贴膜保护，用EPE隔离的一定要遵照执行，如果工件摆放过高,四角要用透明打包胶带包好，以免在运输过程中发生倒塌及碰撞，损坏工件表面；4.1.5稽查现场有无正确的流程单，有无作自检记录及记录是否真实，写的是否规范等等；4.1.6上述检验项目不可漏掉任何一项，当全部合格时方可下转。4.2NC折，冲床成型：4.2.1确认其材质，板厚是否与图相符；4.2.2外观:表面有无明显之折痕，变形，折斜，划碰伤，接模痕等不良；4.2.3角度：每一刀的角度依图面清楚进行检测，对于折弯角度较复杂要求较高的工件，可做检具加以控制；4.2.4方向：在看折弯方向时，先弄清楚图面要求的是第一角,还是第三角画法。然后再根据三视图进行判断，当发生折弯成型后毛边在正面一定要核对方向，重新进行确认是否折反。因我公司在设计展开时将毛刺边设在反面（此只作参考并不是绝对的，请注意）。4.2.5尺寸：4.2.5.1依图量测所有折弯尺寸；4.2.5.2重点尺寸（图纸提示,有特殊标注的尺寸）应予以重点控制，特别是那些不易量测，客户有投诉过的重点尺寸一定要设计检具进行控制；4.2.5.3对不重要的尺寸如加强筋,工艺加强尺寸只要与图无太大的差别即可4.2.6采用小模折弯即非标准的刀槽时，要特别注意其折痕及折弯系数而引起的尺寸变化，此点对尺寸影响很大应特别注意；4.2.7工件有无良好保护措施，要求用EPE隔离就一定要用EPE隔离，要求用专用载具装载就一定要用专用载具装载，若不遵照执行对工件表面损伤是很大的；4.2.8有些工件要求压死边，要压死边之前必须先将保护膜撕掉，否则保护膜压在里面对前处理及烤漆，电镀影响很大，但保护膜能不撕下的尽量保留以防止在加工过程中划伤工件表面；4.2.9稽查现场有无正确的流程单，有无做首件及自检记录，记录是否规范务实；4.2.10上述检验项目全部合格后方能转入下道次。4.3.攻牙4.3.1外观:表面有无毛边，变形，划碰伤，余屑是否去除干净等不良缺陷；4.3.2有无漏攻，攻偏，攻斜，乱牙，攻牙不到位，滑牙等不良现象；4.3.3牙形是否正确，M5以下螺纹规检验是否通端通，止通止；M5以上用标准螺钉实配是否可以通过，当客户有特殊要求时依其执行，英制牙可用标准螺钉实配；4.3.4小径的检测：凡攻丝件都要对小径进行检测，具体公式如下：公制=公直径-牙距英制=外径-0.85牙距4.3.5保护及摆放措施严格按工艺执行；4.3.6稽查现场有无正确的流程单；有无首件及自检记录，记录是否规范务实；4.3.7上述检验项目全部合格后方可转入下道次。4.4沉孔4.4.1外观：有无毛边，变形，划碰伤，沉偏，沉斜，漏沉，多沉，沉孔呈多边形等不良，余屑用风吹干净。4.4.2方向：沉孔的方向依图检验；4.4.3角度：沉孔的角度可以制作检具检验，通常为90º，120º，特殊角度制做特殊的检具进行检验；4.4.4用配合之螺钉实配以低于产品表面0.2㎜为宜，但绝不可以凸起；4.4.5稽查现场有无正确之流程单；有无...
