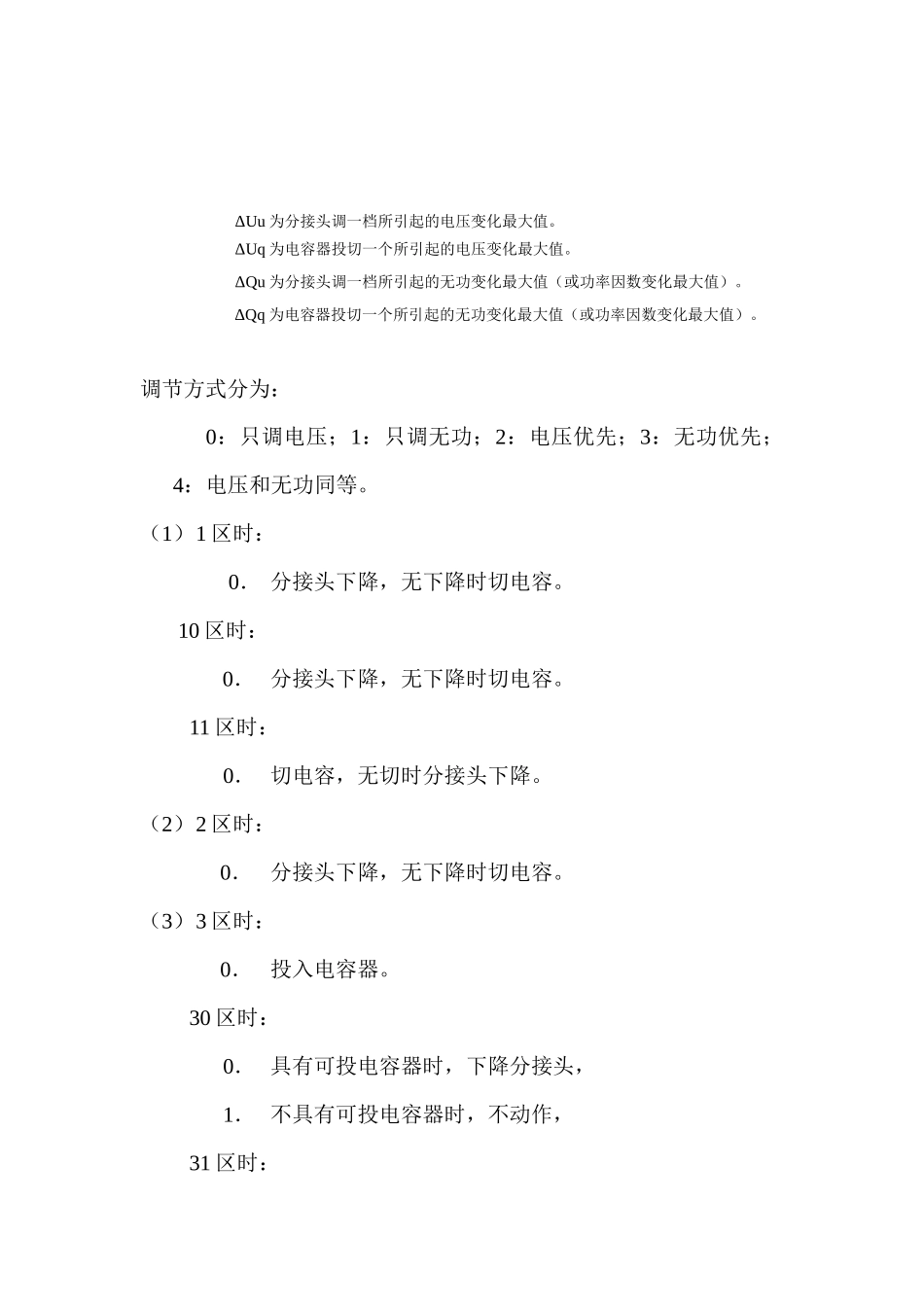

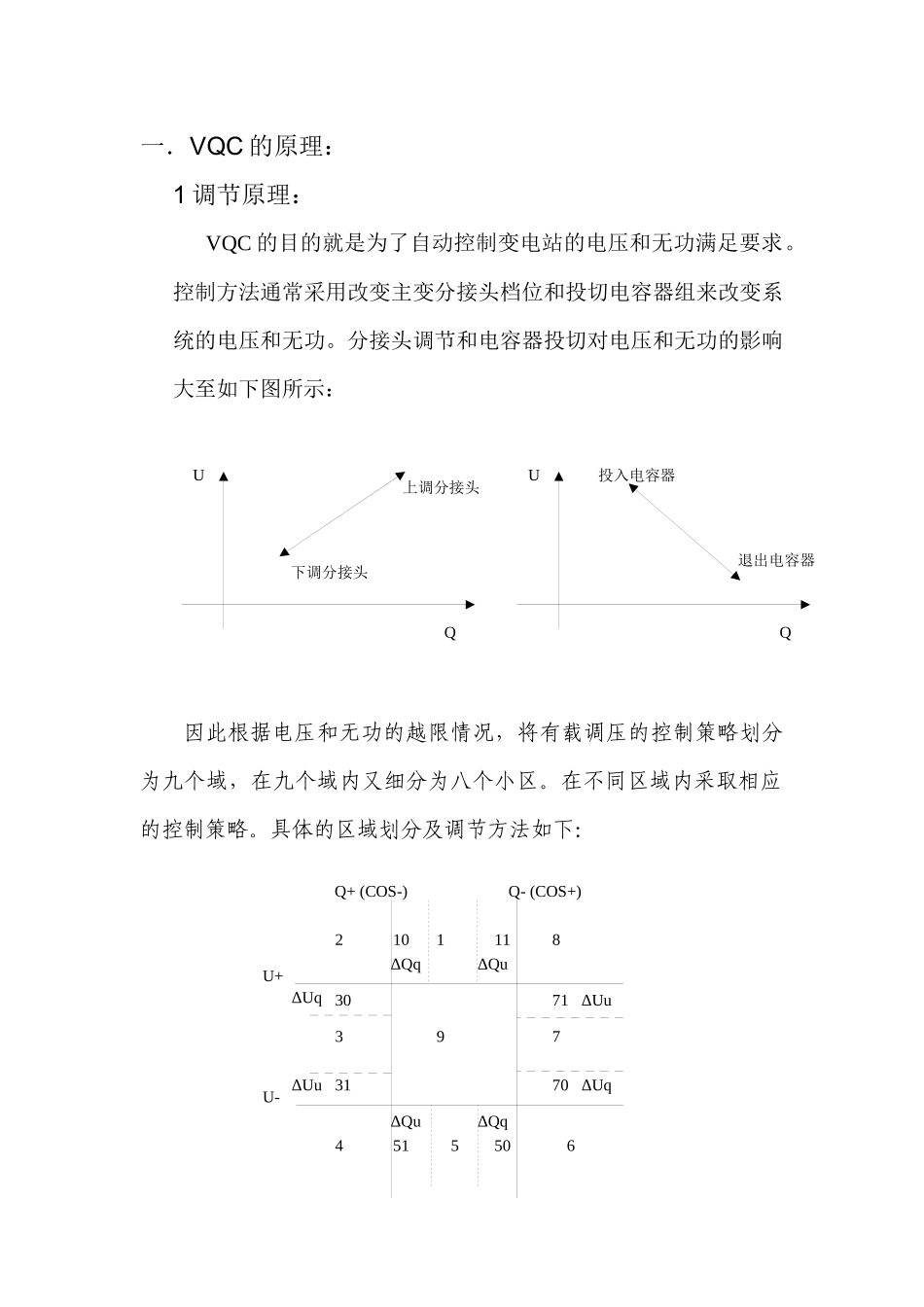

UQ上调分接头下调分接头UQ投入电容器退出电容器1111023303145515067717089Q+(COS-)Q-(COS+)U+U-ΔQqΔQuΔQqΔQuΔUqΔUuΔUqΔUu一．VQC的原理：1调节原理：VQC的目的就是为了自动控制变电站的电压和无功满足要求。控制方法通常采用改变主变分接头档位和投切电容器组来改变系统的电压和无功。分接头调节和电容器投切对电压和无功的影响大至如下图所示：因此根据电压和无功的越限情况，将有载调压的控制策略划分为九个域，在九个域内又细分为八个小区。在不同区域内采取相应的控制策略。具体的区域划分及调节方法如下：ΔUu为分接头调一档所引起的电压变化最大值。ΔUq为电容器投切一个所引起的电压变化最大值。ΔQu为分接头调一档所引起的无功变化最大值（或功率因数变化最大值）。ΔQq为电容器投切一个所引起的无功变化最大值（或功率因数变化最大值）。调节方式分为：0：只调电压；1：只调无功；2：电压优先；3：无功优先；4：电压和无功同等。（1）1区时：0．分接头下降，无下降时切电容。10区时：0．分接头下降，无下降时切电容。11区时：0．切电容，无切时分接头下降。（2）2区时：0．分接头下降，无下降时切电容。（3）3区时：0．投入电容器。30区时：0．具有可投电容器时，下降分接头，1．不具有可投电容器时，不动作，31区时：0．投电容器，无投时不调。（4）4区时：0．投电容，无投时上升分接头。（5）5区时：0．上升分接头，无升时投电容。50区时：0．分接头上升。无升时投电容。51区时：0．投入电容器，无投时升分接头。（6）6区时：0．升分接头，无升时投电容器。（7）7区时：0．切电容器，无切时不调。70区时：0．具有可切电容器时，分接头上升，1．不具有可切电容器时，不动作71区时：0．切电容器，无切时不调。（8）8区时：0．切电容器，无切时下降分接头。（9）9区时：不调。2闭锁功能：VQC的闭锁分为3种，第1种是闭锁主变的调档；第2种是闭锁电容的投切；第3种是闭锁相应的VQC模块2.1闭锁调档功能：（带“*”表示可以作为后台来的遥控命令的闭锁项目）（1）日升降次数闭锁Rl_TmsPDay。（2）主变异常闭锁IsAbnml。（*）（3）地刀未接地闭锁Dd_Pos。（*））（可以选择）（4）主变拒动闭锁Jd_Bs（5）过载闭锁（*）（6）开关位置异常闭锁（开关开位和有流）。（*）（7）低负荷闭锁。闭锁条件应闭锁范围解锁1.主变变低开关断开（即主变停运）主变分接头自动复归2.主变遥测闭锁条件:主变分接头、所带母线电容自动复归10kVI母过压10kVI母欠压101无功过高101无功过低110kVI母过压110kVI母欠压501IA过载、低负荷主变分接头3.分接头日动作次数越限主变分接头零点复归4.开关位置异常主变分接头自动复归5.主变遥信闭锁：主变分接头自动复归本体轻瓦斯、油温异常、过负荷、油位异常、测控装置通讯中断、保护装置通讯中断、保护测控装置置检修、风冷故障6.主变遥信闭锁：主变分接头、所带母线电容手动复归重瓦斯动作、差动保护动作、后备保护动作、压力释放7.分接头拒动主变分接头手动复归8.分接头滑档主变分接头手动复归9.YK在就地位置主变分接头自动复归8.无工作主变（停运）闭锁主变分接头自动复归8.调压失效闭锁主变分接头手动复归2.2闭锁投切功能：（带“*”表示可以作为后台来的遥控命令的闭锁项目）（1）开关异常闭锁Abnml。（*）（2）电容器检修闭锁IsRpr。（*）（3）电容器保护动作Bh_Sgn。（取电容器保护动作的可保持接点）。（*）（4）控制回路断线闭锁CtrlOut。（*）（5）开关位置错误闭锁Break_Pos。（*）（6）投切次数闭锁Co_TmsPDay。（7）在系统倒送无功时，禁止电容器的投入。闭锁条件应闭锁范围解锁1.#1电容器刀闸在分位（电容停运）电容器自动复归2.#1电容器保护装置通讯中断电容器自动复归3.电容器日动作次数越限电容器零点复归4.电容器保护动作（I、II、III、过压、低压、不平衡电压、不平衡电流）电容器手动复归5.电容器两次拒动电容器手动复归6．就地/远方转换开关YK在就地电容器自动复归7．装置告警、闭锁电容器自动复归8.置检修状态电容器自动复归9．高压侧欠压、过压电容器自动复归10．无功过高、过低电容器自动复归11．低压侧欠压、过压电容器自动...
