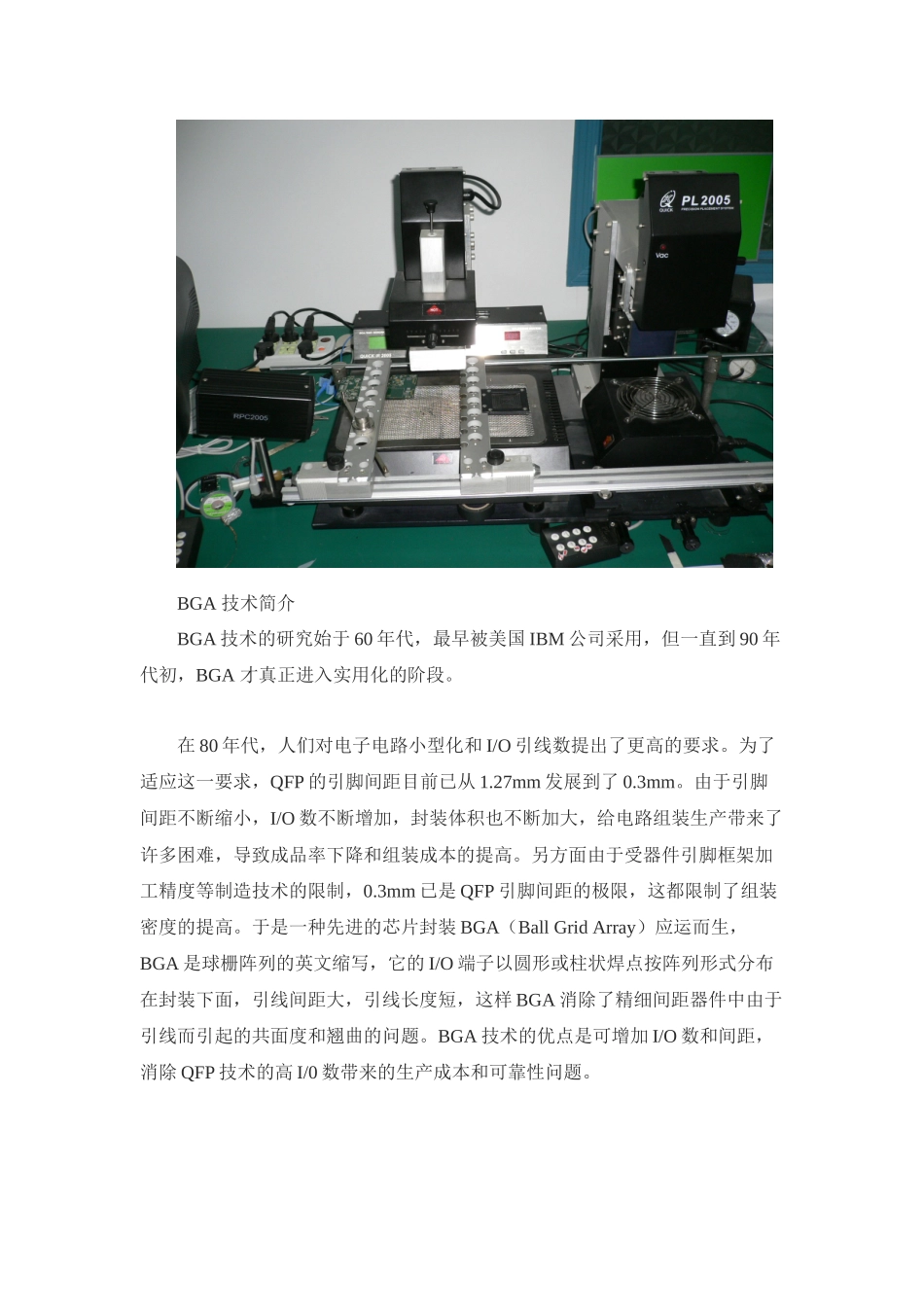

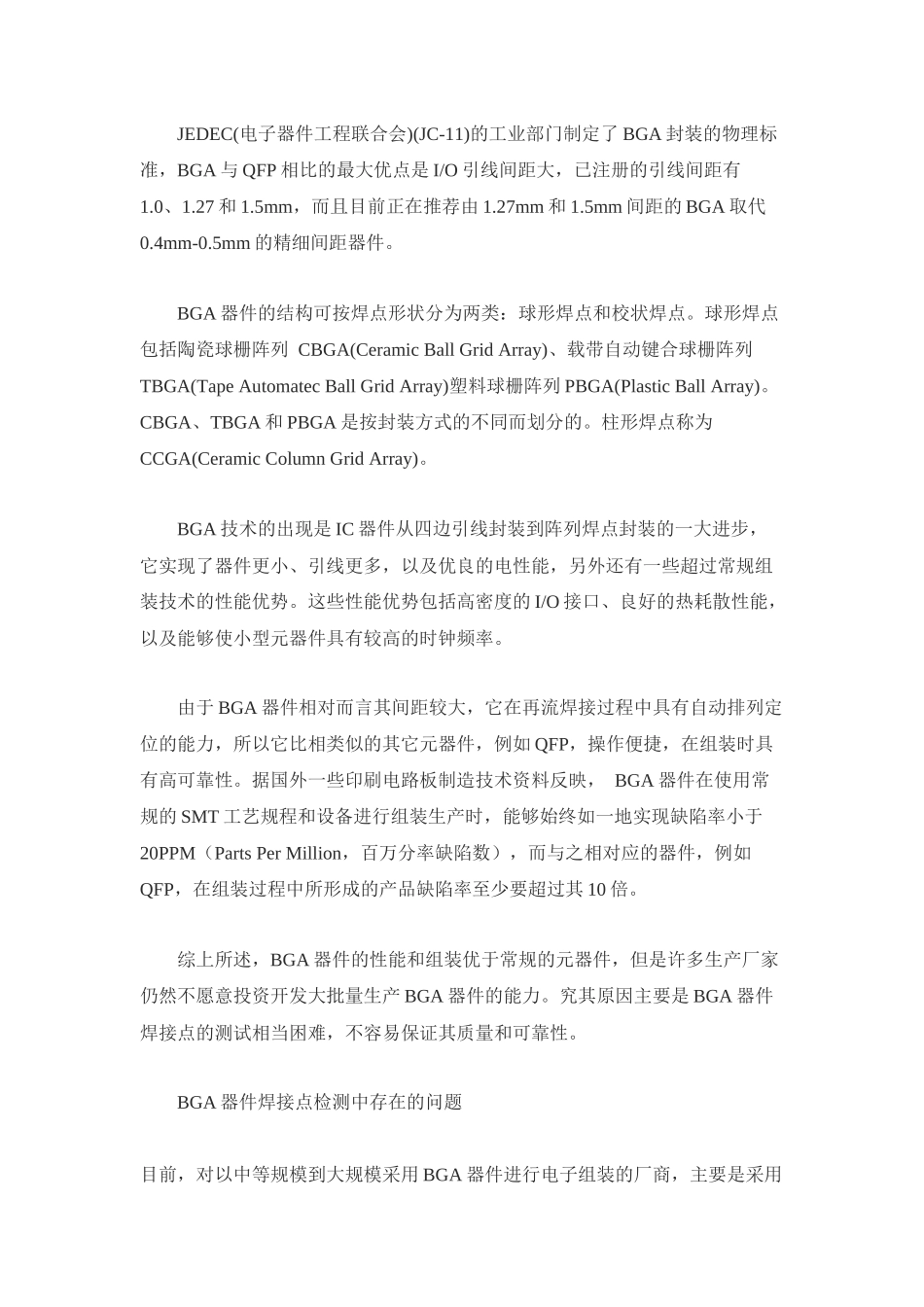

BGA技术简介BGA技术的研究始于60年代，最早被美国IBM公司采用，但一直到90年代初，BGA才真正进入实用化的阶段。在80年代，人们对电子电路小型化和I/O引线数提出了更高的要求。为了适应这一要求，QFP的引脚间距目前已从1.27mm发展到了0.3mm。由于引脚间距不断缩小，I/O数不断增加，封装体积也不断加大，给电路组装生产带来了许多困难，导致成品率下降和组装成本的提高。另方面由于受器件引脚框架加工精度等制造技术的限制，0.3mm已是QFP引脚间距的极限，这都限制了组装密度的提高。于是一种先进的芯片封装BGA（BallGridArray）应运而生，BGA是球栅阵列的英文缩写，它的I/O端子以圆形或柱状焊点按阵列形式分布在封装下面，引线间距大，引线长度短，这样BGA消除了精细间距器件中由于引线而引起的共面度和翘曲的问题。BGA技术的优点是可增加I/O数和间距，消除QFP技术的高I/0数带来的生产成本和可靠性问题。JEDEC(电子器件工程联合会)(JC-11)的工业部门制定了BGA封装的物理标准，BGA与QFP相比的最大优点是I/O引线间距大，已注册的引线间距有1.0、1.27和1.5mm，而且目前正在推荐由1.27mm和1.5mm间距的BGA取代0.4mm-0.5mm的精细间距器件。BGA器件的结构可按焊点形状分为两类：球形焊点和校状焊点。球形焊点包括陶瓷球栅阵列CBGA(CeramicBallGridArray)、载带自动键合球栅阵列TBGA(TapeAutomatecBallGridArray)塑料球栅阵列PBGA(PlasticBallArray)。CBGA、TBGA和PBGA是按封装方式的不同而划分的。柱形焊点称为CCGA(CeramicColumnGridArray)。BGA技术的出现是IC器件从四边引线封装到阵列焊点封装的一大进步，它实现了器件更小、引线更多，以及优良的电性能，另外还有一些超过常规组装技术的性能优势。这些性能优势包括高密度的I/O接口、良好的热耗散性能，以及能够使小型元器件具有较高的时钟频率。由于BGA器件相对而言其间距较大，它在再流焊接过程中具有自动排列定位的能力，所以它比相类似的其它元器件，例如QFP，操作便捷，在组装时具有高可靠性。据国外一些印刷电路板制造技术资料反映，BGA器件在使用常规的SMT工艺规程和设备进行组装生产时，能够始终如一地实现缺陷率小于20PPM（PartsPerMillion，百万分率缺陷数），而与之相对应的器件，例如QFP，在组装过程中所形成的产品缺陷率至少要超过其10倍。综上所述，BGA器件的性能和组装优于常规的元器件，但是许多生产厂家仍然不愿意投资开发大批量生产BGA器件的能力。究其原因主要是BGA器件焊接点的测试相当困难，不容易保证其质量和可靠性。BGA器件焊接点检测中存在的问题目前，对以中等规模到大规模采用BGA器件进行电子组装的厂商，主要是采用电子测试的方式来筛选BGA器件的焊接缺陷。在BGA器件装配期间控制装配工艺过程质量和鉴别缺陷的其它办法，包括在焊剂漏印(PasteScreening)上取样测试和使用X射线进行装配后的最终检验，以及对电子测试的结果进行分析。满足对BGA器件电子测试的评定要求是一项极具挑战性的技术，因为在BGA器件下面选定测试点是困难的。在检查和鉴别BGA器件的缺陷方面，电子测试通常是无能为力的，这在很大程度上增加了用于排除缺陷和返修时的费用支出。据一家国际一流的计算机制造商反映，从印刷电路板装配线上剔除的所有BGA器件中的50％以上，采用电子测试方式对其进行测试是失败的，它们实际上并不存在缺陷，因而也就不应该被剔除掉。电子测试不能够确定是否是BGA器件引起了测试的失效，但是它们却因此而被剔除掉。对其相关界面的仔细研究能够减少测试点和提高测试的准确性，但是这要求增加管芯级电路以提供所需的测试电路。在检测BGA器件缺陷过程中，电子测试仅能确认在BGA连接时，判断导电电流是通还是断?如果辅助于非物理焊接点测试，将有助于组装工艺过程的改善和SPC(StatisticalProcessControl统计工艺控制)。BGA器件的组装是一种基本的物理连接工艺过程。为了能够确定和控制这样一种工艺过程的质量，要求了解和测试影响其长期工作可靠性的物理因素，例如：焊料量、导线与焊盘的定位情况，以及润湿性，不能单单基于电子测试所产生的结果就进行修改。BGA检测方法的探讨目前市场上出现的BGA封装类型主要有：P...
