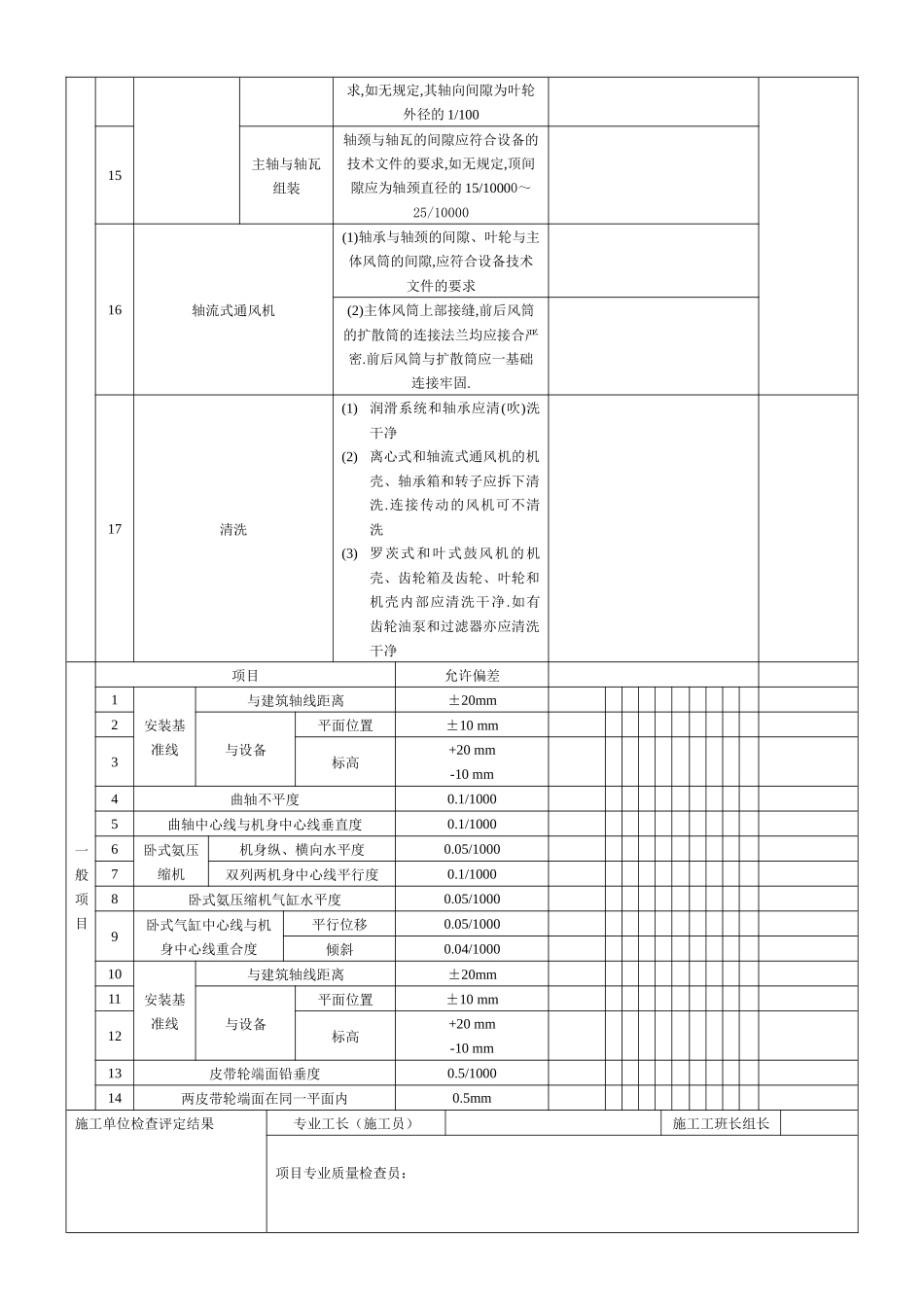

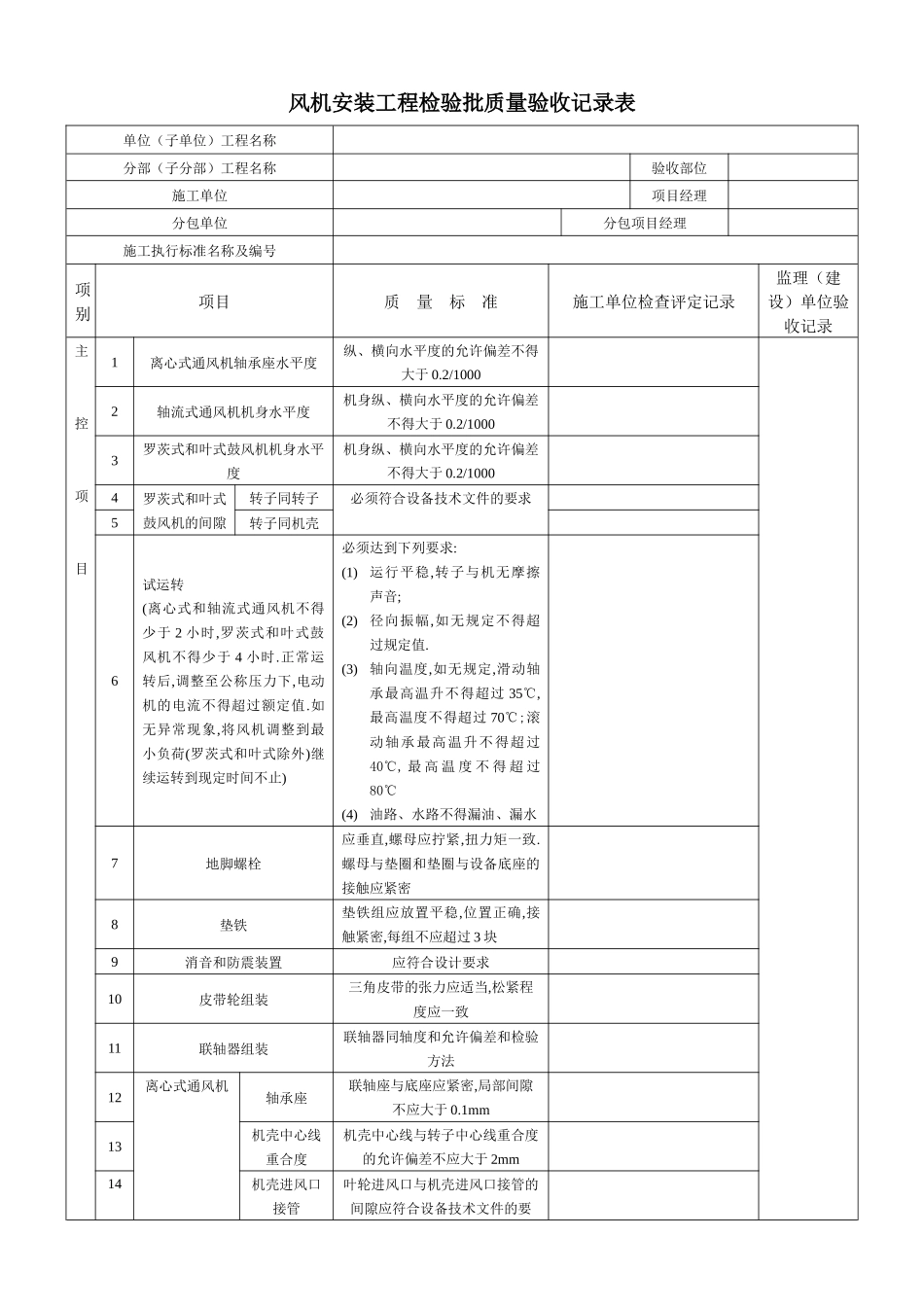

风机安装工程检验批质量验收记录表单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号项别项目质量标准施工单位检查评定记录监理（建设）单位验收记录主控项目1离心式通风机轴承座水平度纵、横向水平度的允许偏差不得大于0.2/10002轴流式通风机机身水平度机身纵、横向水平度的允许偏差不得大于0.2/10003罗茨式和叶式鼓风机机身水平度机身纵、横向水平度的允许偏差不得大于0.2/10004罗茨式和叶式鼓风机的间隙转子同转子必须符合设备技术文件的要求5转子同机壳6试运转(离心式和轴流式通风机不得少于2小时,罗茨式和叶式鼓风机不得少于4小时.正常运转后,调整至公称压力下,电动机的电流不得超过额定值.如无异常现象,将风机调整到最小负荷(罗茨式和叶式除外)继续运转到现定时间不止)必须达到下列要求:(1)运行平稳,转子与机无摩擦声音;(2)径向振幅,如无规定不得超过规定值.(3)轴向温度,如无规定,滑动轴承最高温升不得超过35℃,最高温度不得超过70℃;滚动轴承最高温升不得超过40℃,最高温度不得超过80℃(4)油路、水路不得漏油、漏水7地脚螺栓应垂直,螺母应拧紧,扭力矩一致.螺母与垫圈和垫圈与设备底座的接触应紧密8垫铁垫铁组应放置平稳,位置正确,接触紧密,每组不应超过3块9消音和防震装置应符合设计要求10皮带轮组装三角皮带的张力应适当,松紧程度应一致11联轴器组装联轴器同轴度和允许偏差和检验方法12离心式通风机轴承座联轴座与底座应紧密,局部间隙不应大于0.1mm13机壳中心线重合度机壳中心线与转子中心线重合度的允许偏差不应大于2mm14机壳进风口接管叶轮进风口与机壳进风口接管的间隙应符合设备技术文件的要求,如无规定,其轴向间隙为叶轮外径的1/10015主轴与轴瓦组装轴颈与轴瓦的间隙应符合设备的技术文件的要求,如无规定,顶间隙应为轴颈直径的15/10000～25/1000016轴流式通风机(1)轴承与轴颈的间隙、叶轮与主体风筒的间隙,应符合设备技术文件的要求(2)主体风筒上部接缝,前后风筒的扩散筒的连接法兰均应接合严密.前后风筒与扩散筒应一基础连接牢固.17清洗(1)润滑系统和轴承应清(吹)洗干净(2)离心式和轴流式通风机的机壳、轴承箱和转子应拆下清洗.连接传动的风机可不清洗(3)罗茨式和叶式鼓风机的机壳、齿轮箱及齿轮、叶轮和机壳内部应清洗干净.如有齿轮油泵和过滤器亦应清洗干净一般项目项目允许偏差1安装基准线与建筑轴线距离±20mm2与设备平面位置±10mm3标高+20mm-10mm4曲轴不平度0.1/10005曲轴中心线与机身中心线垂直度0.1/10006卧式氨压缩机机身纵、横向水平度0.05/10007双列两机身中心线平行度0.1/10008卧式氨压缩机气缸水平度0.05/10009卧式气缸中心线与机身中心线重合度平行位移0.05/1000倾斜0.04/100010安装基准线与建筑轴线距离±20mm11与设备平面位置±10mm12标高+20mm-10mm13皮带轮端面铅垂度0.5/100014两皮带轮端面在同一平面内0.5mm施工单位检查评定结果专业工长（施工员）施工工班长组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日
