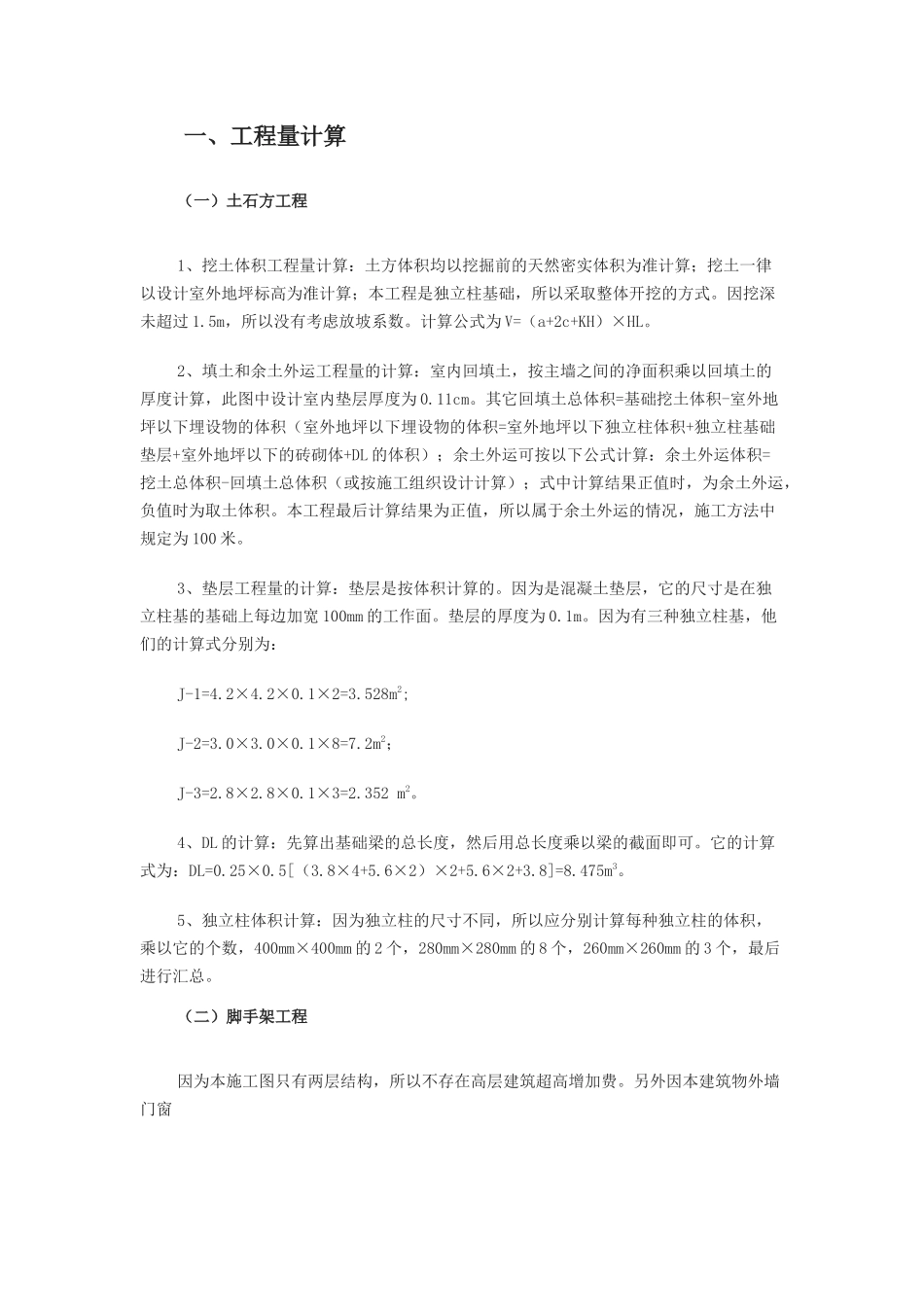

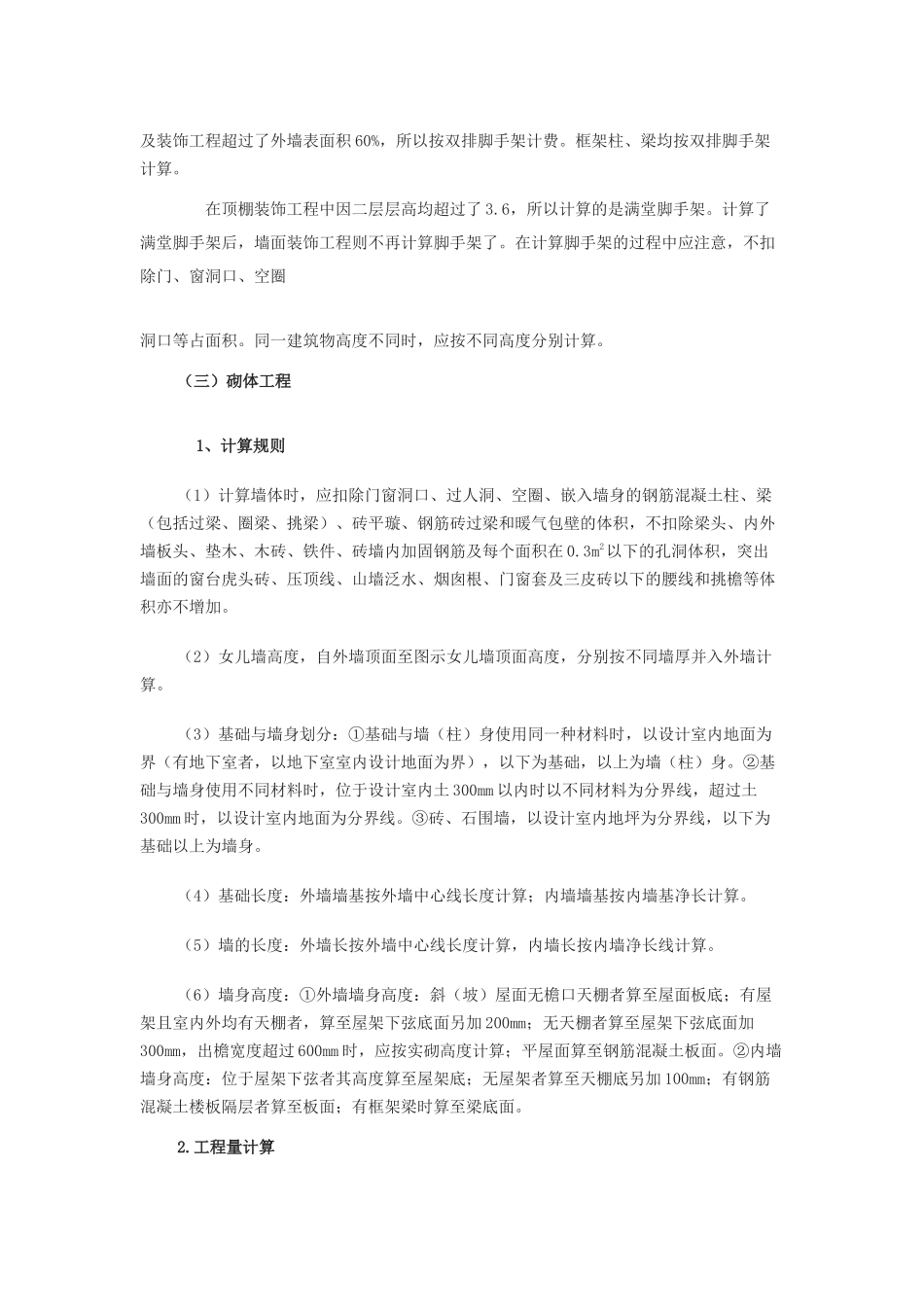

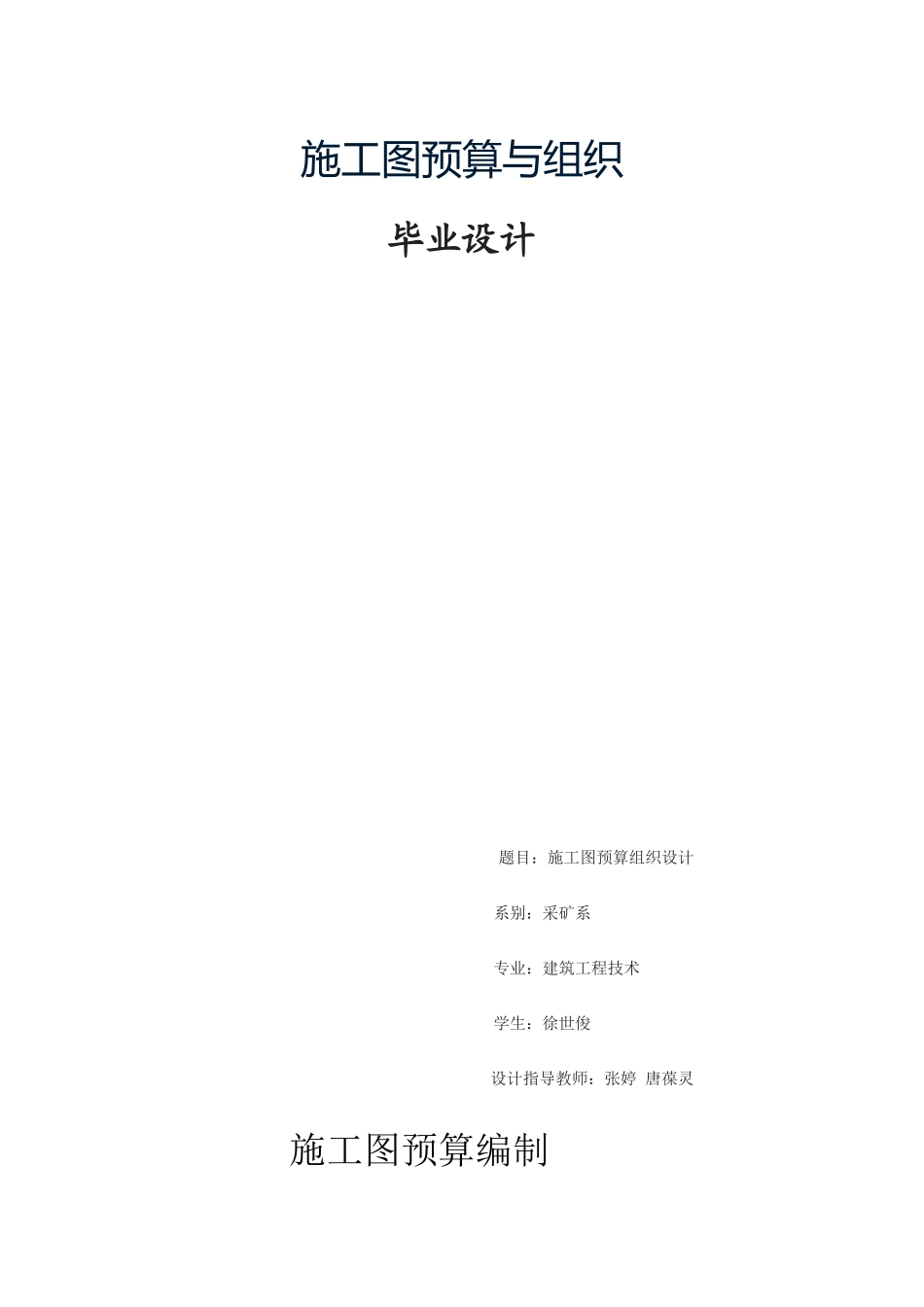

施工图预算与组织毕业设计题目：施工图预算组织设计系别：采矿系专业：建筑工程技术学生：徐世俊设计指导教师：张婷唐葆灵施工图预算编制一、工程量计算（一）土石方工程1、挖土体积工程量计算：土方体积均以挖掘前的天然密实体积为准计算；挖土一律以设计室外地坪标高为准计算；本工程是独立柱基础，所以采取整体开挖的方式。因挖深未超过1.5m，所以没有考虑放坡系数。计算公式为V=（a+2c+KH）×HL。2、填土和余土外运工程量的计算：室内回填土，按主墙之间的净面积乘以回填土的厚度计算，此图中设计室内垫层厚度为0.11cm。其它回填土总体积=基础挖土体积-室外地坪以下埋设物的体积（室外地坪以下埋设物的体积=室外地坪以下独立柱体积+独立柱基础垫层+室外地坪以下的砖砌体+DL的体积）；余土外运可按以下公式计算：余土外运体积=挖土总体积-回填土总体积（或按施工组织设计计算）；式中计算结果正值时，为余土外运，负值时为取土体积。本工程最后计算结果为正值，所以属于余土外运的情况，施工方法中规定为100米。3、垫层工程量的计算：垫层是按体积计算的。因为是混凝土垫层，它的尺寸是在独立柱基的基础上每边加宽100mm的工作面。垫层的厚度为0.1m。因为有三种独立柱基，他们的计算式分别为：J-1=4.2×4.2×0.1×2=3.528m2;J-2=3.0×3.0×0.1×8=7.2m2；J-3=2.8×2.8×0.1×3=2.352m2。4、DL的计算：先算出基础梁的总长度，然后用总长度乘以梁的截面即可。它的计算式为：DL=0.25×0.5[（3.8×4+5.6×2）×2+5.6×2+3.8]=8.475m3。5、独立柱体积计算：因为独立柱的尺寸不同，所以应分别计算每种独立柱的体积，乘以它的个数，400mm×400mm的2个，280mm×280mm的8个，260mm×260mm的3个，最后进行汇总。（二）脚手架工程因为本施工图只有两层结构，所以不存在高层建筑超高增加费。另外因本建筑物外墙门窗及装饰工程超过了外墙表面积60%，所以按双排脚手架计费。框架柱、梁均按双排脚手架计算。在顶棚装饰工程中因二层层高均超过了3.6，所以计算的是满堂脚手架。计算了满堂脚手架后，墙面装饰工程则不再计算脚手架了。在计算脚手架的过程中应注意，不扣除门、窗洞口、空圈洞口等占面积。同一建筑物高度不同时，应按不同高度分别计算。（三）砌体工程1、计算规则（1）计算墙体时，应扣除门窗洞口、过人洞、空圈、嵌入墙身的钢筋混凝土柱、梁（包括过梁、圈梁、挑梁）、砖平璇、钢筋砖过梁和暖气包壁的体积，不扣除梁头、内外墙板头、垫木、木砖、铁件、砖墙内加固钢筋及每个面积在0.3m2以下的孔洞体积，突出墙面的窗台虎头砖、压顶线、山墙泛水、烟囱根、门窗套及三皮砖以下的腰线和挑檐等体积亦不增加。（2）女儿墙高度，自外墙顶面至图示女儿墙顶面高度，分别按不同墙厚并入外墙计算。（3）基础与墙身划分：①基础与墙（柱）身使用同一种材料时，以设计室内地面为界（有地下室者，以地下室室内设计地面为界），以下为基础，以上为墙（柱）身。②基础与墙身使用不同材料时，位于设计室内土300mm以内时以不同材料为分界线，超过土300mm时，以设计室内地面为分界线。③砖、石围墙，以设计室内地坪为分界线，以下为基础以上为墙身。（4）基础长度：外墙墙基按外墙中心线长度计算；内墙墙基按内墙基净长计算。（5）墙的长度：外墙长按外墙中心线长度计算，内墙长按内墙净长线计算。（6）墙身高度：①外墙墙身高度：斜（坡）屋面无檐口天棚者算至屋面板底；有屋架且室内外均有天棚者，算至屋架下弦底面另加200mm；无天棚者算至屋架下弦底面加300mm，出檐宽度超过600mm时，应按实砌高度计算；平屋面算至钢筋混凝土板面。②内墙墙身高度：位于屋架下弦者其高度算至屋架底；无屋架者算至天棚底另加100mm；有钢筋混凝土楼板隔层者算至板面；有框架梁时算至梁底面。2.工程量计算本设计砖基础用的是M10水泥砂浆。V=0.45×0.24×67.8=7.322m3。在外墙的计算中，笔者考虑因为门窗装饰超过了墙体的60%，所以未按照一般的分层计算，而是把它分为东、西、南、北四个立面。详细的算式详见附表里的工程量计算表。因屋面呈阶梯式，所以女儿墙砌体分标高7.8-9.0和7.8-8.3计算。计算式为：V1=0.24×（1.2-...
