MSA量测的意义及基本概念(1)VIP免费

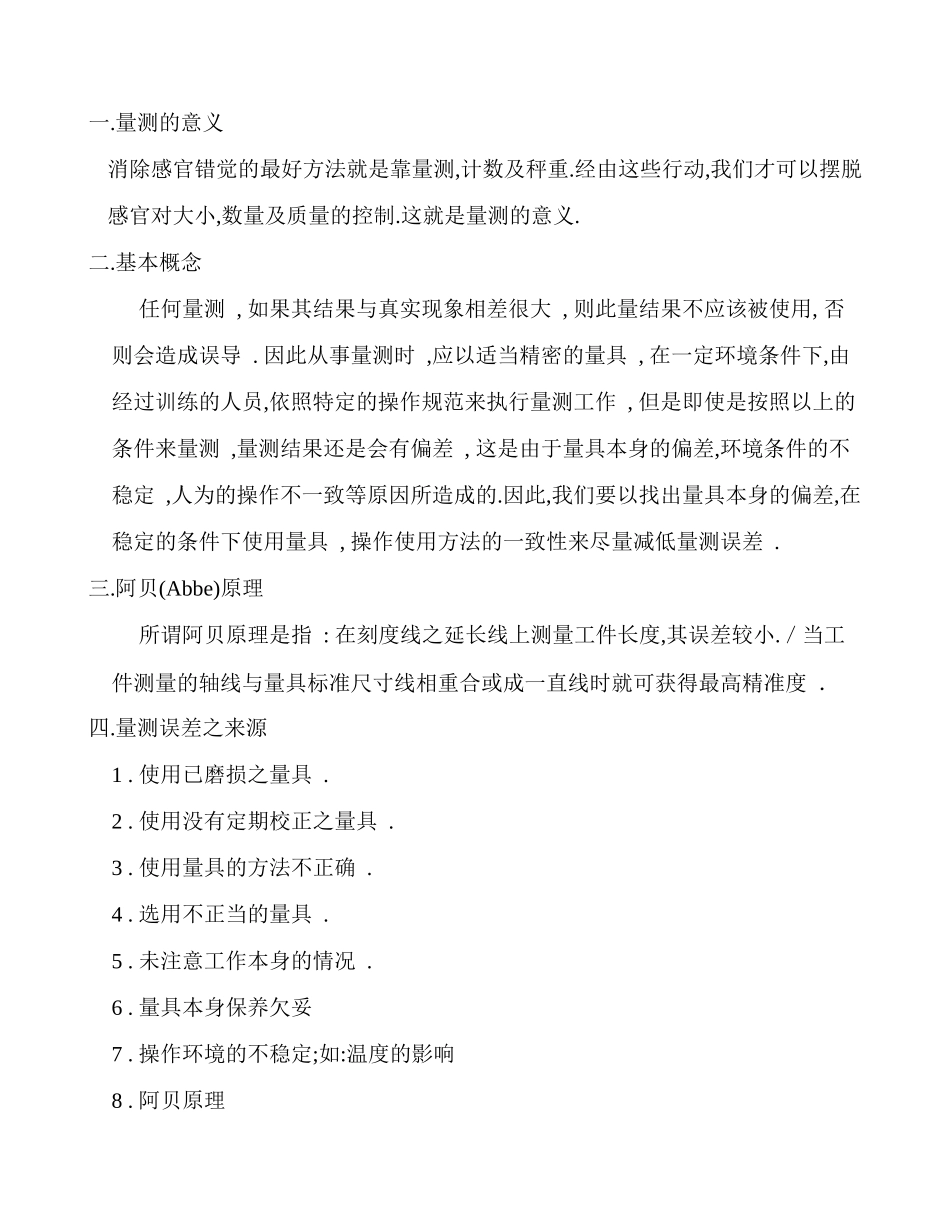

一.量测的意义消除感官错觉的最好方法就是靠量测,计数及秤重.经由这些行动,我们才可以摆脱感官对大小,数量及质量的控制.这就是量测的意义.二.基本概念任何量测,如果其结果与真实现象相差很大,则此量结果不应该被使用,否则会造成误导.因此从事量测时,应以适当精密的量具,在一定环境条件下,由经过训练的人员,依照特定的操作规范来执行量测工作,但是即使是按照以上的条件来量测,量测结果还是会有偏差,这是由于量具本身的偏差,环境条件的不稳定,人为的操作不一致等原因所造成的.因此,我们要以找出量具本身的偏差,在稳定的条件下使用量具,操作使用方法的一致性来尽量减低量测误差.三.阿贝(Abbe)原理所谓阿贝原理是指:在刻度线之延长线上测量工件长度,其误差较小.／当工件测量的轴线与量具标准尺寸线相重合或成一直线时就可获得最高精准度．四.量测误差之来源1.使用已磨损之量具.2.使用没有定期校正之量具.3.使用量具的方法不正确.4.选用不正当的量具.5.未注意工作本身的情况.6.量具本身保养欠妥7.操作环境的不稳定;如:温度的影响8.阿贝原理五.量测的品质:准确度(Ａccuracy)和精确度(Precision)准确度不良,精确度良好准确度良好,精确度不好准确度良好,精确度良好精确度准确度再现度准确度不良,精确度不良.精密度:重复量测时，其量测数据间差异之程度．准确度:（偏倚）指量测平均值与量测物真值之间差异的程度.差值愈小则准确度愈高注：真值（基准值）：也称为可接受的基准值／标准值，是充当测量值的一个一致认可的基准．六.直接测量和间接测量1.直接测量用刻度量具来测量工件的长度,直接获得尺寸读数,称直接测量2.间接测量用已知尺寸工件与未知尺寸工件比较其长度,测得工件对已知尺寸间之差异数精密度准确度真值平均值值,称为间接测量.3.优劣点比较:直接测量:优点缺点1.测量范围广1.刻度读取误差较大2.直接读取工件尺寸2.易产生误差3.小量/多种类之测量3.测量器之体型较大4.使用者要熟练量具且有经验间接测量1.测量精度高1.测量范围狭窄2.大量之测量有利2.需要有基准尺寸3.测量范围窄3.要知道大小时需加以计算4.测量器体型较小5.刻度读取误差较小七.温度对长度的影响:L(t)=L(20c)x[1xa(t–20)]L(t):块规在tc时之尺寸a:块规的膨胀系数L(20c):块规在20c时之尺寸t:量测增面的温度八.依公差范围选择适当的量具:容许公差选用量具+/-1mm直尺+/-0.1mm光标卡尺+/-0.01mm分厘卡+/-0.001mm(其它精度更高之测定机)九.量具的分类1.量规(样办/Gauge)类:是一种定形之测量工具,无法实测其实际尺寸例如:限界量规钳形量规:量外径/厚度/长度等栓形量规:量内孔径环形量规:校正用2.机械类测器类例如:光标卡尺､分厘卡､高度规.量表等3.电量计测器类例如:电流表､电压表､瓦特表､电阻计､电容表等.4.光学校验设备.例如:光学投影机,工具显微镜等5.度量衡器具类例如:拉力试验机､硬度计､磅力计等.6.其它试验设备例如:摇摆测试机,盐雾试验机等.十.一般量具的使用与维护原则机件测量时,要想获得理想的精确度,量具必须正确地使用,妥善维护,若使用不当或维护不周,使得测量误差增加,降低测量精确度,会直接导致产品品质的下降,所以,量具的使用与维护必须遵循下面原则:1.使用前的准备原则a.工件上的油污,切屑必须先行消除b.工件上的毛边及表面状况必须先处理,以免刮伤量具接触面c量具上的防护油,先以细布擦拭干凈.d检查量具/校正量具,确定量具已归零,并作成记录e将手套,镊子等必备用品备妥f测量环境诸如:温度,湿度,照明,噪音,电磁强度……等应妥善控制g.检查量具表面是否有锈蚀/刮伤的痕迹.2.使用时的原则a.量具使用时应符合测量原理,即被测尺寸与量具轴线要重叠,若无法重叠亦应平行,b.测量压力要适中.c.避免手指接触量具测量面.d.不可测量转动中的工件.e.使用界限规时,不可强行使量规通过不该通过的尺寸.f.不可将量具夹于虎钳上使用.g.不可滥用量具,以免降低量具精度.3.使用后的维护原则a.量具使用后,所沾之切屑,油污应立即消除,并以溶剂擦拭干凈.b.量具表面涂以轻级防锈油,存放于专用工具箱.c.量具储存应定期检视量具状况,并立即处理腐蚀或不洁之现象,并作成保养记录.d.量具应定期实施检验,校验尺寸是否合格,以作为...
