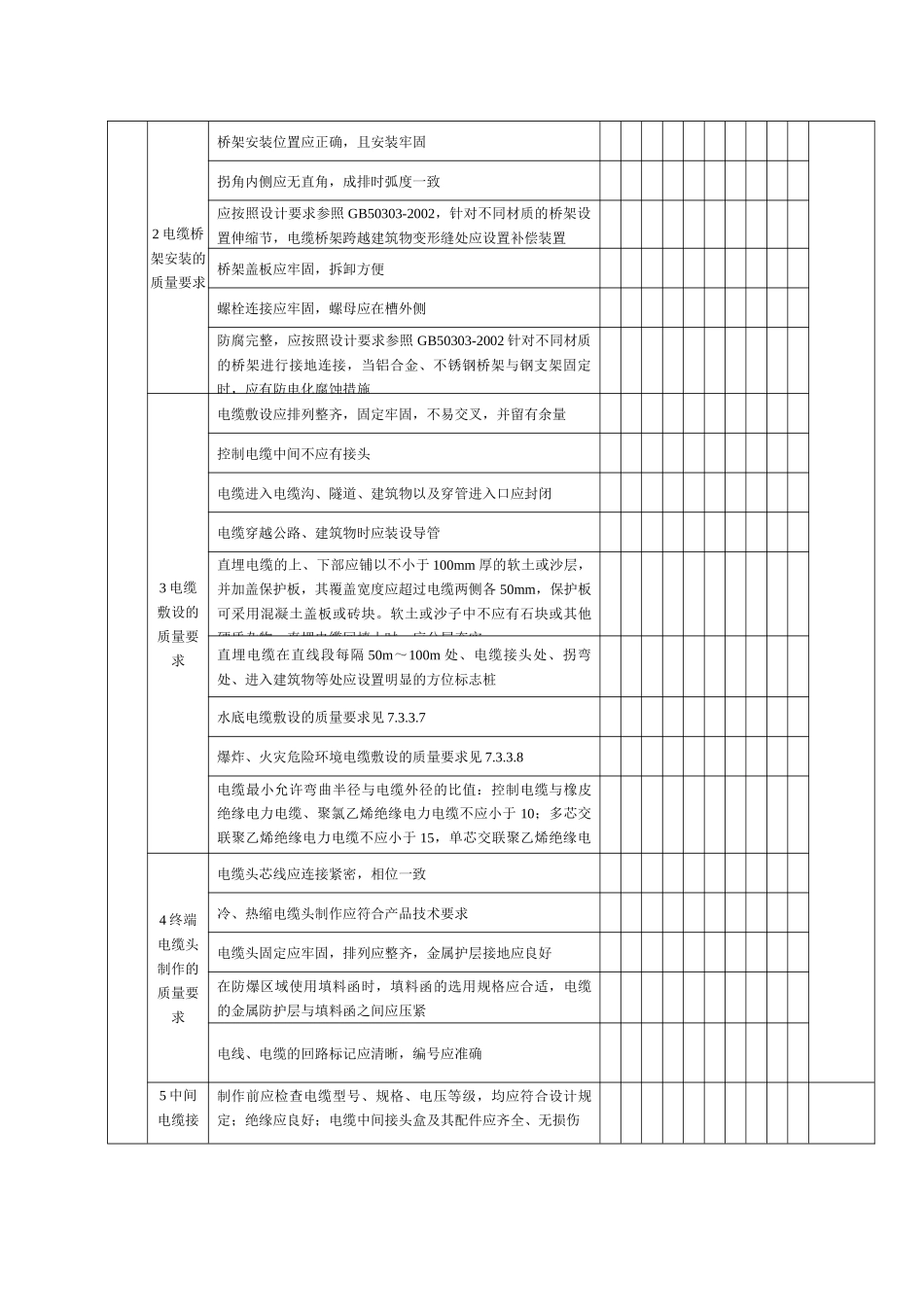

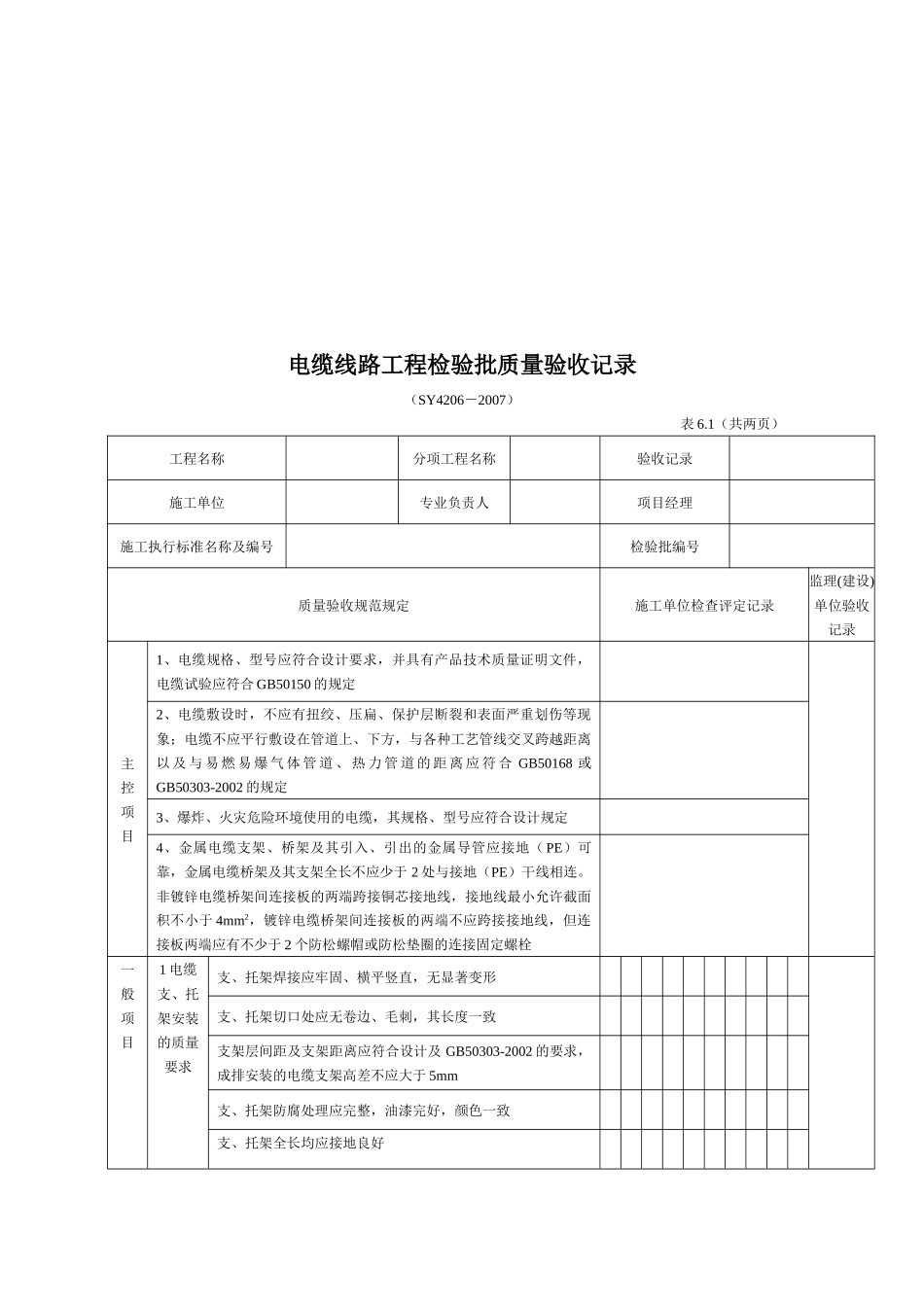

电气工程检验批电缆线路工程检验批质量验收记录（SY4206－2007）表6.1（共两页）工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1、电缆规格、型号应符合设计要求，并具有产品技术质量证明文件，电缆试验应符合GB50150的规定2、电缆敷设时，不应有扭绞、压扁、保护层断裂和表面严重划伤等现象；电缆不应平行敷设在管道上、下方，与各种工艺管线交叉跨越距离以及与易燃易爆气体管道、热力管道的距离应符合GB50168或GB50303-2002的规定3、爆炸、火灾危险环境使用的电缆，其规格、型号应符合设计规定4、金属电缆支架、桥架及其引入、引出的金属导管应接地（PE）可靠，金属电缆桥架及其支架全长不应少于2处与接地（PE）干线相连。非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2，镀锌电缆桥架间连接板的两端不应跨接接地线，但连接板两端应有不少于2个防松螺帽或防松垫圈的连接固定螺栓一般项目1电缆支、托架安装的质量要求支、托架焊接应牢固、横平竖直，无显著变形支、托架切口处应无卷边、毛刺，其长度一致支架层间距及支架距离应符合设计及GB50303-2002的要求，成排安装的电缆支架高差不应大于5mm支、托架防腐处理应完整，油漆完好，颜色一致支、托架全长均应接地良好2电缆桥架安装的质量要求桥架安装位置应正确，且安装牢固拐角内侧应无直角，成排时弧度一致应按照设计要求参照GB50303-2002，针对不同材质的桥架设置伸缩节，电缆桥架跨越建筑物变形缝处应设置补偿装置桥架盖板应牢固，拆卸方便螺栓连接应牢固，螺母应在槽外侧防腐完整，应按照设计要求参照GB50303-2002针对不同材质的桥架进行接地连接，当铝合金、不锈钢桥架与钢支架固定时，应有防电化腐蚀措施3电缆敷设的质量要求电缆敷设应排列整齐，固定牢固，不易交叉，并留有余量控制电缆中间不应有接头电缆进入电缆沟、隧道、建筑物以及穿管进入口应封闭电缆穿越公路、建筑物时应装设导管直埋电缆的上、下部应铺以不小于100mm厚的软土或沙层，并加盖保护板，其覆盖宽度应超过电缆两侧各50mm，保护板可采用混凝土盖板或砖块。软土或沙子中不应有石块或其他硬质杂物。直埋电缆回填土时，应分层夯实直埋电缆在直线段每隔50m～100m处、电缆接头处、拐弯处、进入建筑物等处应设置明显的方位标志桩水底电缆敷设的质量要求见7.3.3.7爆炸、火灾危险环境电缆敷设的质量要求见7.3.3.8电缆最小允许弯曲半径与电缆外径的比值：控制电缆与橡皮绝缘电力电缆、聚氯乙烯绝缘电力电缆不应小于10；多芯交联聚乙烯绝缘电力电缆不应小于15，单芯交联聚乙烯绝缘电力电缆不应小于204终端电缆头制作的质量要求电缆头芯线应连接紧密，相位一致冷、热缩电缆头制作应符合产品技术要求电缆头固定应牢固，排列应整齐，金属护层接地应良好在防爆区域使用填料函时，填料函的选用规格应合适，电缆的金属防护层与填料函之间应压紧电线、电缆的回路标记应清晰，编号应准确5中间电缆接制作前应检查电缆型号、规格、电压等级，均应符合设计规定；绝缘应良好；电缆中间接头盒及其配件应齐全、无损伤头制作的质量要求电缆中间接头制作工艺应符合工艺规程规定，连接管压模尺寸应与芯线规格相符，外观应完好接地线与电缆屏蔽层、铠装层连接应符合GB50168的要求，锡焊外观应平整，无毛刺施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目代表）：年月日管配线工程检验批质量验收记录（SY4206－2007）表6.2工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号检验批编号质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属导管不应对口熔焊连接。配线的材质、适用场所及连接应符合设计及GB50303-2002的要求2爆炸、火灾危险环境导管与设备、导管与导管的连接应采用相应等级的防爆产品，隔离密封的制作与安装应符合GB50257的要求一般项目1电缆（线）导管安装的质量要求电缆导管不应有穿孔、裂缝和严重腐蚀支架排列应整...
