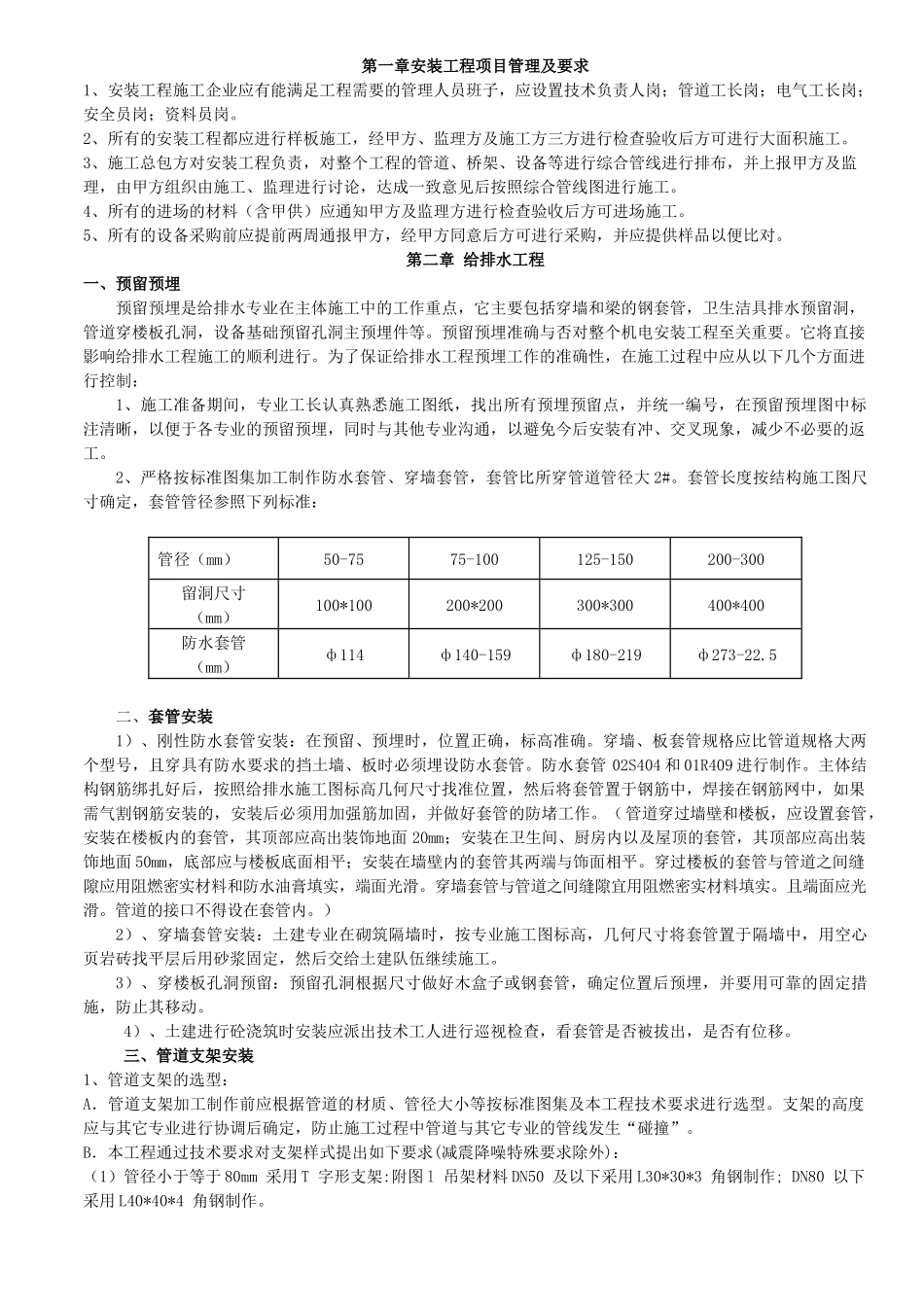

第一章安装工程项目管理及要求1、安装工程施工企业应有能满足工程需要的管理人员班子，应设置技术负责人岗；管道工长岗；电气工长岗；安全员岗；资料员岗。2、所有的安装工程都应进行样板施工，经甲方、监理方及施工方三方进行检查验收后方可进行大面积施工。3、施工总包方对安装工程负责，对整个工程的管道、桥架、设备等进行综合管线进行排布，并上报甲方及监理，由甲方组织由施工、监理进行讨论，达成一致意见后按照综合管线图进行施工。4、所有的进场的材料（含甲供）应通知甲方及监理方进行检查验收后方可进场施工。5、所有的设备采购前应提前两周通报甲方，经甲方同意后方可进行采购，并应提供样品以便比对。第二章给排水工程一、预留预埋预留预埋是给排水专业在主体施工中的工作重点，它主要包括穿墙和梁的钢套管，卫生洁具排水预留洞，管道穿楼板孔洞，设备基础预留孔洞主预埋件等。预留预埋准确与否对整个机电安装工程至关重要。它将直接影响给排水工程施工的顺利进行。为了保证给排水工程预埋工作的准确性，在施工过程中应从以下几个方面进行控制：1、施工准备期间，专业工长认真熟悉施工图纸，找出所有预埋预留点，并统一编号，在预留预埋图中标注清晰，以便于各专业的预留预埋，同时与其他专业沟通，以避免今后安装有冲、交叉现象，减少不必要的返工。2、严格按标准图集加工制作防水套管、穿墙套管，套管比所穿管道管径大2#。套管长度按结构施工图尺寸确定，套管管径参照下列标准：管径（mm）50-7575-100125-150200-300留洞尺寸（mm）100*100200*200300*300400*400防水套管（mm）ф114ф140-159ф180-219ф273-22.5二、套管安装1）、刚性防水套管安装：在预留、预埋时，位置正确，标高准确。穿墙、板套管规格应比管道规格大两个型号，且穿具有防水要求的挡土墙、板时必须埋设防水套管。防水套管02S404和01R409进行制作。主体结构钢筋绑扎好后，按照给排水施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须用加强筋加固，并做好套管的防堵工作。（管道穿过墙壁和楼板，应设置套管，安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间、厨房内以及屋顶的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实。且端面应光滑。管道的接口不得设在套管内。）2）、穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几何尺寸将套管置于隔墙中，用空心页岩砖找平层后用砂浆固定，然后交给土建队伍继续施工。3）、穿楼板孔洞预留：预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，并要用可靠的固定措施，防止其移动。4）、土建进行砼浇筑时安装应派出技术工人进行巡视检查，看套管是否被拔出，是否有位移。三、管道支架安装1、管道支架的选型：A．管道支架加工制作前应根据管道的材质、管径大小等按标准图集及本工程技术要求进行选型。支架的高度应与其它专业进行协调后确定，防止施工过程中管道与其它专业的管线发生“碰撞”。B．本工程通过技术要求对支架样式提出如下要求(减震降噪特殊要求除外)：（1）管径小于等于80mm采用T字形支架:附图l吊架材料DN50及以下采用L30*30*3角钢制作;DN80以下采用L40*40*4角钢制作。（2）管径大于80mm的采用门字形支架:附固定吊架材料、尺寸表:（3）管径小于等于80mm有保温的吊架:吊架材料DN50及以下采用L30*30*3角钢制作;DN80以下采用L40*40*4角钢制作。（4）管径大于80mm有保温的采用门字形支架:附固定吊架材料、尺寸表:（5）在多管道时考虑、槽钢共用支架。2、管道支架制作加工（1）管道支吊架制作按国家标准图集03S402进行。水平敷设管道单根时采用“L”型吊架，多根平行敷设时采用“门”字型吊架；垂直敷设管道单根时采用“┌”或“━”支架，多根平行敷设时采用“弓”字型支架。（2）、管道支固必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。（3）给水主管安装管卡时，层高H≤5米...
