K10施工质量验收表格砼结构工程 Microsoft Word 文档VIP免费

K10施工质量验收表格砼结构工程 Microsoft Word 文档_第1页
1/19
K10施工质量验收表格砼结构工程 Microsoft Word 文档_第2页
2/19
K10施工质量验收表格砼结构工程 Microsoft Word 文档_第3页
3/19

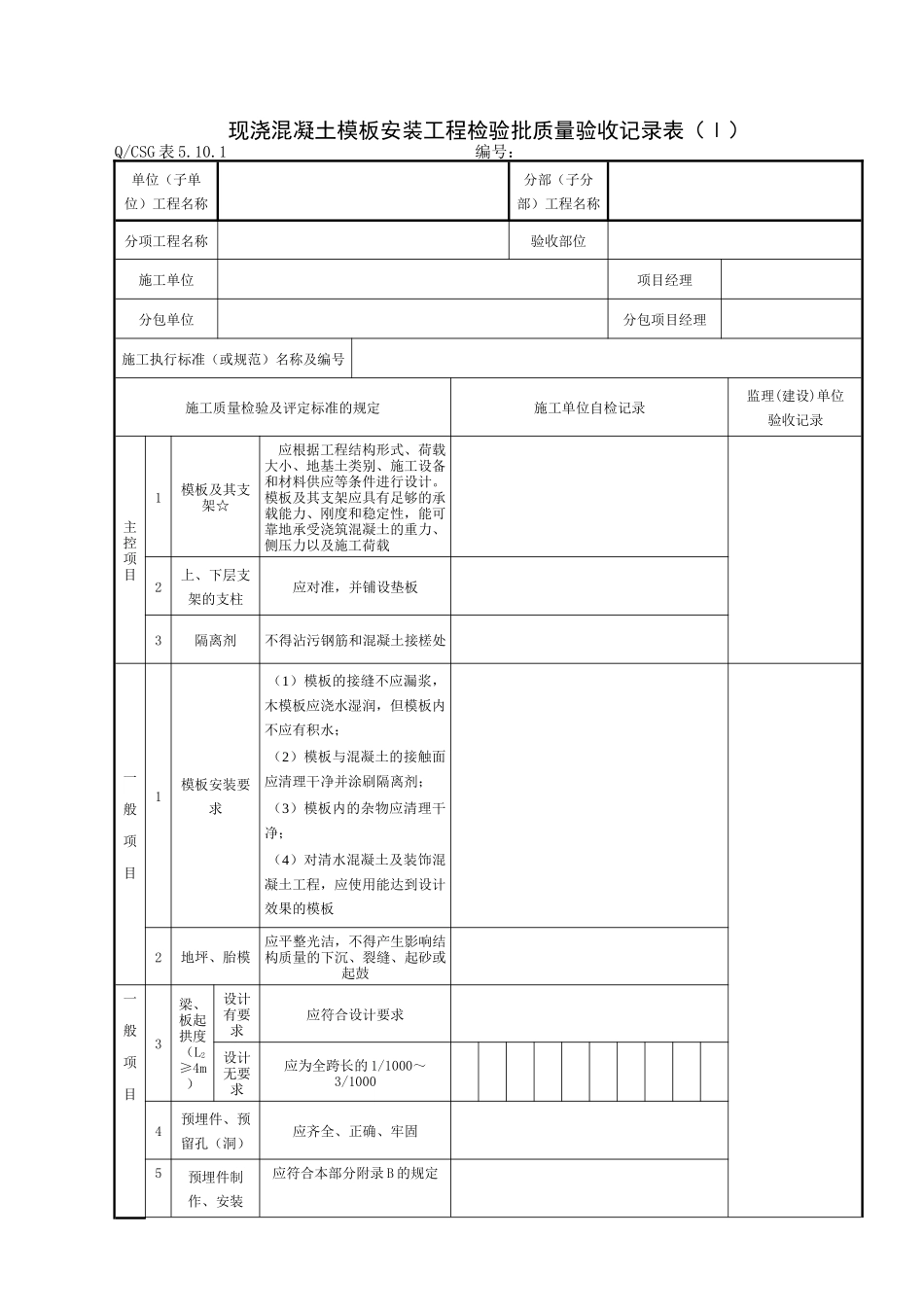

现浇混凝土模板安装工程检验批质量验收记录表(Ⅰ)Q/CSG表5.10.1编号:单位(子单位)工程名称分部(子分部)工程名称分项工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准(或规范)名称及编号施工质量检验及评定标准的规定施工单位自检记录监理(建设)单位验收记录主控项目1模板及其支架☆应根据工程结构形式、荷载大小、地基土类别、施工设备和材料供应等条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性,能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载2上、下层支架的支柱应对准,并铺设垫板3隔离剂不得沾污钢筋和混凝土接槎处一般项目1模板安装要求(1)模板的接缝不应漏浆,木模板应浇水湿润,但模板内不应有积水;(2)模板与混凝土的接触面应清理干净并涂刷隔离剂;(3)模板内的杂物应清理干净;(4)对清水混凝土及装饰混凝土工程,应使用能达到设计效果的模板2地坪、胎模应平整光洁,不得产生影响结构质量的下沉、裂缝、起砂或起鼓一般项目3梁、板起拱度(L2≥4m)设计有要求应符合设计要求设计无要求应为全跨长的1/1000~3/10004预埋件、预留孔(洞)应齐全、正确、牢固5预埋件制作、安装应符合本部分附录B的规定6轴线位移mm≤5(4)现浇混凝土模板安装工程检验批质量验收记录表(Ⅱ)Q/CSG续表5.10.1编号:施工质量检验及评定标准的规定施工单位自检记录监理(建设)单位验收记录7标高偏差mm杯形基础的杯底-10~-20其他基础模板±5(4)底模上表面±5(4)有装配件的支撑面0~-58截面尺寸偏差mm基础±10(8)柱、墙、梁+4~-59垂直度mm≤5m≤6(5)>5m≤8(6)10侧向弯曲基础不大于L2/750,且不大于20mm梁、墙不大于L2/1000,且不大于10mm柱不大于L2/1000,且不大于15mm11相邻两板表面高低差mm≤212表面平整度mm≤5(4)13预留孔中心位移mm≤314预留洞mm中心位移≤10(8)15截面尺寸偏差+10~016插筋中心位移mm≤5(4)外露长度偏差mm+10~0施工单位检查评定结果专业工长(施工员)施工班组长项目专业质量检查员:年月日监理(建设)单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月日质量关注点:模板接缝不严、模板清理不干净、结构变形、梁柱接头缩颈。注:L2为长度预制构件模板安装工程检验批质量验收记录表(Ⅰ)Q/CSG表5.10.2编号:单位(子单位)工程名称分部(子分部)工程名称分项工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准(或规范)名称及编号施工质量检验及评定标准的规定施工单位自检记录监理(建设)单位验收记录主控项目1模板及其支架☆应根据工程结构形式,荷载大小、地基土类别、施工设备和材料供应条件进行设计。模板及其支架应具有足够的承载能力、刚度和稳定性,能可靠地承受浇筑混凝土的重力、侧压力以及施工荷载2隔离剂不得沾污钢筋和混凝土接槎处一般项目1模板安装要求(1)模板的接缝不应漏浆,木模板应浇水湿润,但模板内不应有积水;(2)模板与混凝土的接触面应清理干净并涂刷隔离剂;(3)模板内的杂物应清理干净;(4)对清水混凝土及装饰混凝土工程,应使用能达到设计效果的模板2地坪、胎模应平整光洁,不得产生影响构件质量的下沉、裂缝、起砂或起鼓3预埋件、预留孔(洞)应齐全、正确、牢固4预埋件制作、安装应符合本部分附录B的规定5长度偏差mm板、梁±5(4)薄腹梁、桁架±10(8)柱0~-10墙、板0~-5预制构件模板安装工程检验批质量验收记录表(Ⅱ)Q/CSG表5.10.2(续)编号:施工质量检验及评定标准的规定施工单位自检记录监理(建设)单位验收记录一般项目6宽度偏差mm板、墙板0~-5梁、薄腹梁、桁架、柱+2~-57高(厚)度偏差mm板+2~-3墙、板0~-5梁、薄腹梁、桁架、柱+2~-58侧向弯曲梁、板、柱不大于L2/1000,且不大于15mm墙板、薄腹梁、桁架不大于L2/1000,且不大于15mm9板的表面平整度mm≤310相邻两板表面高低差mm≤111对角线差mm板≤7(6)墙板≤5(4)12板、墙板翘曲mm≤L2150013梁、薄腹梁、桁架设计起拱偏差mm±314预留孔中心位移mm≤315预留洞中心位移mm≤10(8)16截面尺寸偏差mm+10~017插筋中心位移mm≤518外露长度偏差mm+10~0施工单位检查评定结果专业工长(施工员)施工...
