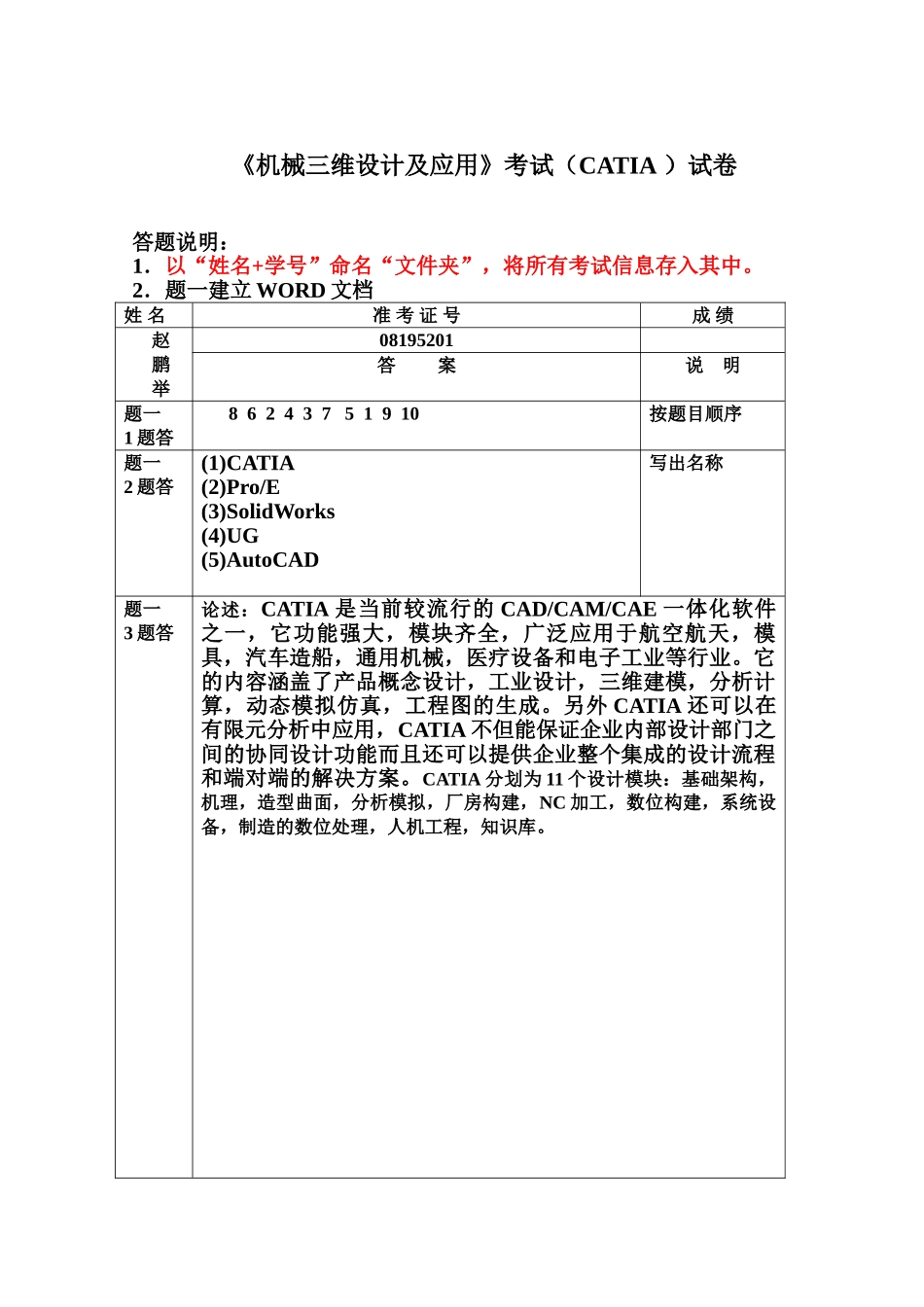

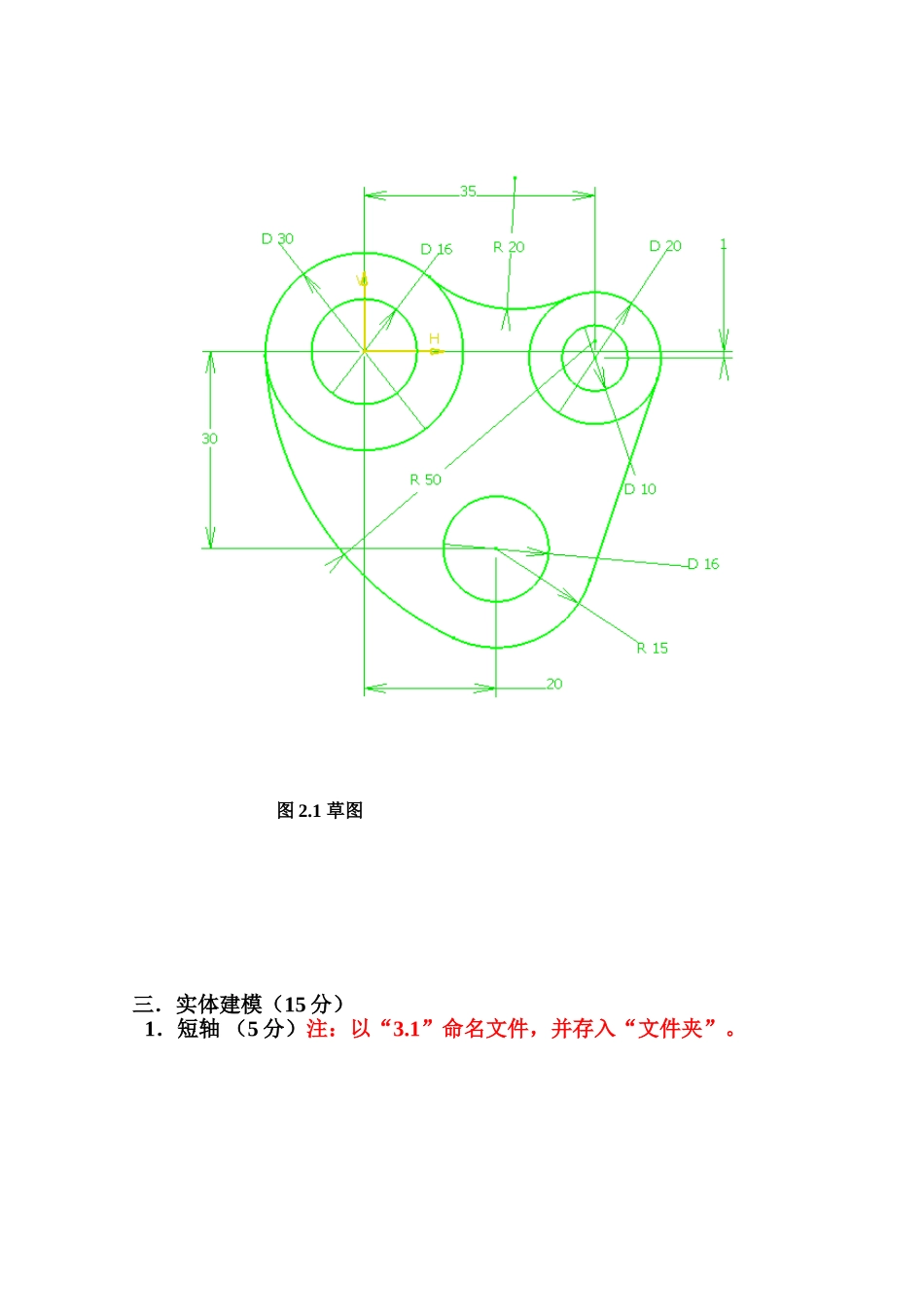

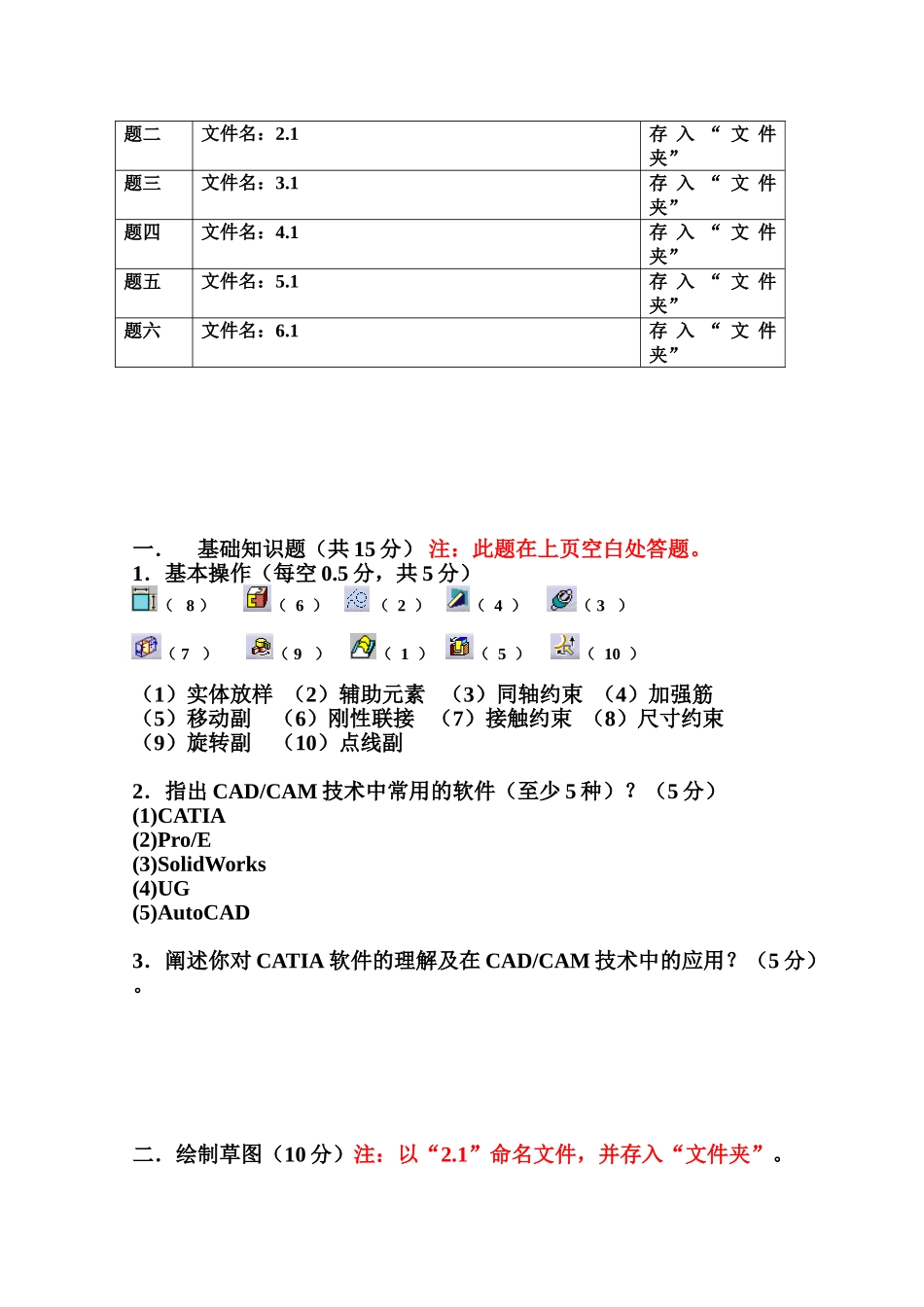

《机械三维设计及应用》考试（CATIA）试卷答题说明：1．以“姓名+学号”命名“文件夹”，将所有考试信息存入其中。2．题一建立WORD文档姓名准考证号成绩赵鹏举08195201答案说明题一1题答86243751910按题目顺序题一2题答(1)CATIA(2)Pro/E(3)SolidWorks(4)UG(5)AutoCAD写出名称题一3题答论述：CATIA是当前较流行的CAD/CAM/CAE一体化软件之一，它功能强大，模块齐全，广泛应用于航空航天，模具，汽车造船，通用机械，医疗设备和电子工业等行业。它的内容涵盖了产品概念设计，工业设计，三维建模，分析计算，动态模拟仿真，工程图的生成。另外CATIA还可以在有限元分析中应用，CATIA不但能保证企业内部设计部门之间的协同设计功能而且还可以提供企业整个集成的设计流程和端对端的解决方案。CATIA分划为11个设计模块：基础架构，机理，造型曲面，分析模拟，厂房构建，NC加工，数位构建，系统设备，制造的数位处理，人机工程，知识库。题二文件名：2.1存入“文件夹”题三文件名：3.1存入“文件夹”题四文件名：4.1存入“文件夹”题五文件名：5.1存入“文件夹”题六文件名：6.1存入“文件夹”一．基础知识题（共15分）注：此题在上页空白处答题。1．基本操作（每空0.5分，共5分）（8）（6）（2）（4）（3）（7）（9）（1）（5）（10）（1）实体放样（2）辅助元素（3）同轴约束（4）加强筋（5）移动副（6）刚性联接（7）接触约束（8）尺寸约束（9）旋转副（10）点线副2．指出CAD/CAM技术中常用的软件（至少5种）？（5分）(1)CATIA(2)Pro/E(3)SolidWorks(4)UG(5)AutoCAD3．阐述你对CATIA软件的理解及在CAD/CAM技术中的应用？（5分）。二．绘制草图（10分）注：以“2.1”命名文件，并存入“文件夹”。图2.1草图三．实体建模（15分）1．短轴（5分）注：以“3.1”命名文件，并存入“文件夹”。图3.1短轴四．装配设计（35分）完成文件夹“装配源文件”中各零件的装配。注：以“4.1”命名文件，并存入“文件夹”。图4.1为千斤顶轮的装配爆炸图，据图4.1和表1完成如下操作：（1）根据此装配图创建千斤顶中的五个主要零部件：①螺套，文件名为“luotao”②螺旋杆，文件名为“luoxuangan”③绞杠，文件名为“jiaogang”④顶垫，文件名为“dingdian”⑤底座，文件名“dizuo”（2）创建千斤顶的装配模型，（为简单起见，忽略螺钉的装配）文件名为“qianjinding”；图4.1千斤顶表1千斤顶零部件图名称零件图文件名螺套Luotao螺旋杆Luoxuangan绞杠Jiaogang顶垫Dingdian底座Dizuo五．工程图设计（10分）将题三（图3.1）由实体模型生成工程图。注：以“5.1”命名文件，并存入“文件夹”。六．曲面设计（图6.1,15分）完成如图6.1所示零件的设计。图6.1，星形尺寸如图6.2所示，簧丝直径0.5mm；螺旋线螺距6mm，长度50mm。星簧长度50mm。注：以“6.1”命名文件，并存入“文件夹”。图6.1星形簧图6.2星形簧备注：请在所提交的电子文件夹中注明题号，并将所有文件放在一个文件夹中压缩，文件名为您的姓名和班级，考试结束后发到zhudequan@ahau.edu.cn邮箱，密码：111111
