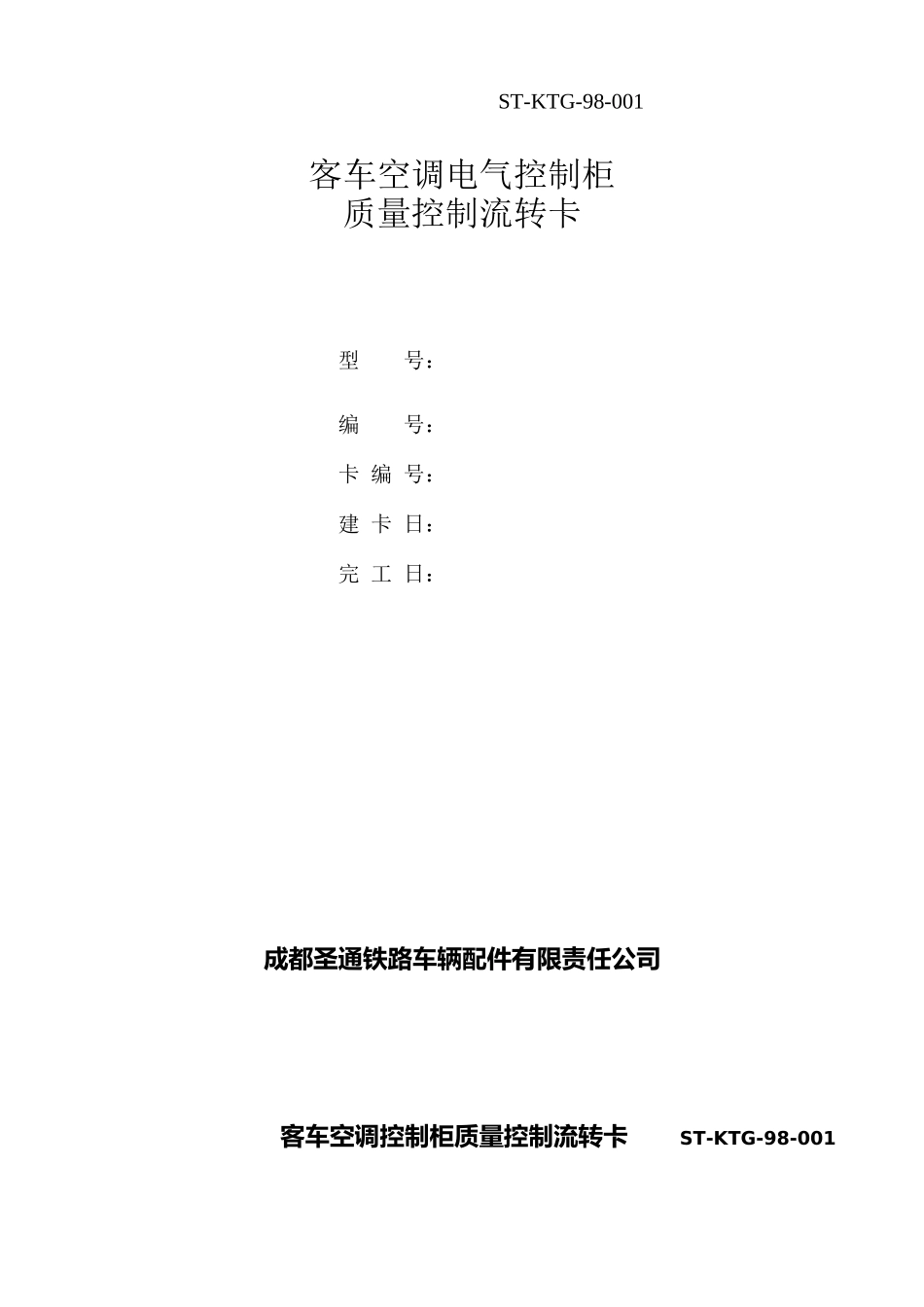

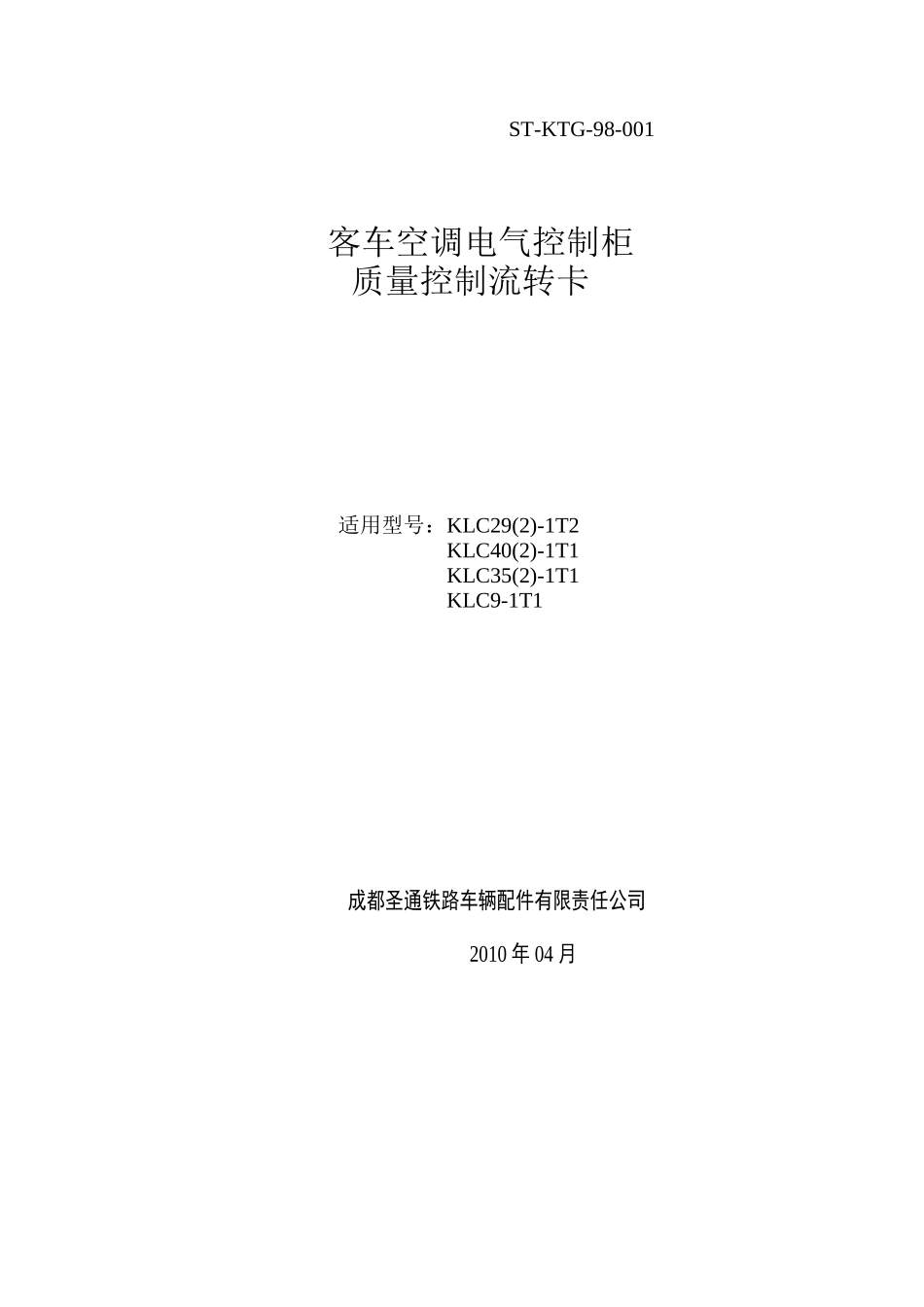

ST-KTG-98-001客车空调电气控制柜质量控制流转卡适用型号：KLC29(2)-1T2KLC40(2)-1T1KLC35(2)-1T1KLC9-1T1成都圣通铁路车辆配件有限责任公司2010年04月控制流转卡填写项目明细表序号检查过程责任单位空调控制柜备注外观检验标识焊接压接安装防脱标记性能检测1元器件入库检测质检部√√√2柜体及表面电控组√√3元器件安装检测电控组√√√4配线、布线电控组√√5线径质检部√6线号标记电控组√√7接线端子安装、接线电控组√√√8铭牌及电气原理图电控组√√9过线孔出线孔防磨电控组√√10门和箱体接地保护电控组√11绝缘检测质检部√12耐压检测质检部√13电气性能试验质检部√14包装电控组√此流转卡适应KLC29(2)-1T2,KLC40(2)-1T1,KLC35(2)-1T1,KLC9-1T1客车空调控制柜在填写时请注意以下几点：①如有要求值，请填写要求值和实测值；如无，则填写相应的标准要求。②如有其它说明，请在备注拦里注明。ST-KTG-98-001客车空调电气控制柜质量控制流转卡型号：编号：卡编号：建卡日：完工日：成都圣通铁路车辆配件有限责任公司客车空调控制柜质量控制流转卡ST-KTG-98-001工序过程及要求自检结果专检结果结论日期备注工序控制点名称标准要求要求值实测值签名实测值签名1、元器件检测外观、产品合格证明；生产厂家资质；性能试验外观无损坏，干净整洁；为定点的生产厂家且附有相应的合格证明；试验性能符合工艺要求空气开关C65N/3PC40A电流：额定电流2倍士10%时间：<180S温控仪、计时器、电流电压表检测计量标识C65N/2PC6AC65N-/3PC16A接触器3TB4222AC220V187-220V电压通断良好3TF4411AC220V3TB44AC220V时间继电器ST3PA-A15-180S/AC220V15-1800.1-1sST3PF(T1)0.1-1S/AC220V中间继电器155-93U2-00/AC220V187-220V电压吸合良好转换继电器G4Q-212S/AC220V小型继电器HH54P/AC220V过欠压继电器SRF-K2-NAAC220V/SDV-DH7187-253V动作良好热继电器3UA59-63F(3.2-5A)电流：额定电流1.5倍士10%时间：<180S3UA59-63F(4-6.3A)过流继电器PR-763-6113.2A额定电流1.5倍断开计时器JSQ-4A温度控制仪E5AZ-R3-38/TMC229-HT-DAA138指示灯AD16-22D/-5/AC220V发光良好2、柜体及表柜体高、宽、厚；柜体厚度；面柜体无碰伤，变形；表面光洁、锁闭良好。密封胶条柜体高(mm)1400(1300)工序过程及要求自检结果专检结果结论日期备注工序控制点名称标准要求要求值实测值签名实测值签名面板厚度焊接情况粘贴牢固；长、宽、高及板厚度符合工艺要求；焊接牢固，焊点光滑平整柜体长(mm)700柜体宽(mm)250柜体面板厚度(mm)2组装面板厚度(mm)33、元器件安装检测元器件安装整洁有序，安装牢固4、配线、布线配线标志，布线情况配线须更新为定点厂低烟无卤导线（线上有CRCC，WDZ-DCYJ-125标志）；布线合理、有序5、线径线径大小主回路、控制回路线径大小符合图纸要求6、线号防脱标记线号颜色正确,采用个位数远离端子法标记,且相互对应,与图纸相符。固定螺栓有防脱标记7、接线端子安装、接线接线接线端子为笼式弹簧端子，一个孔只能插一根线；接线压接安全牢固8、铭牌及电气原理图粘贴原理图与实物相符铭牌、电气原理图清晰、正确与实物相符9、安装防磨套进、出线口防磨过线孔出线孔需安装防磨套工序过程及要求自检结果专检结果结论日期备注工序控制点名称标准要求要求值实测值签名实测值签名10、接地保护安装粘贴接地保护标志，压接牢固11、螺丝紧固程度检查螺丝紧固螺丝紧固良好，无松动11、绝缘检测用兆欧表测试交流各相间，各相对N及相、N对地间绝缘阻值（电子电路断开）绝缘电阻不小于10MΩ>10MΩ详见绝缘耐压检测记录12、耐压检测对交流回路各相间施加2500V,50Hz的交流电持续1min无击穿、闪络现象各相对N、地，控制回路对地施加1500V，50Hz的交流电持续1min（电子电路断开）无击穿、闪络现象13、电气性能检测高低压适应性电源电压在220V士15%的范围内，进行半冷、全冷、制暖，各接触器动作无误，无噪声及其它异常现象工序过程及要求自检结果专检结果结论日期备注工序控制点名称标准要求要求值实测值签名实测值签名通风控制柜在通风位（弱风和强风），相应的接触器KM1、KM2动作无误，相应的指示灯应指示无误、输出电压正常半...
