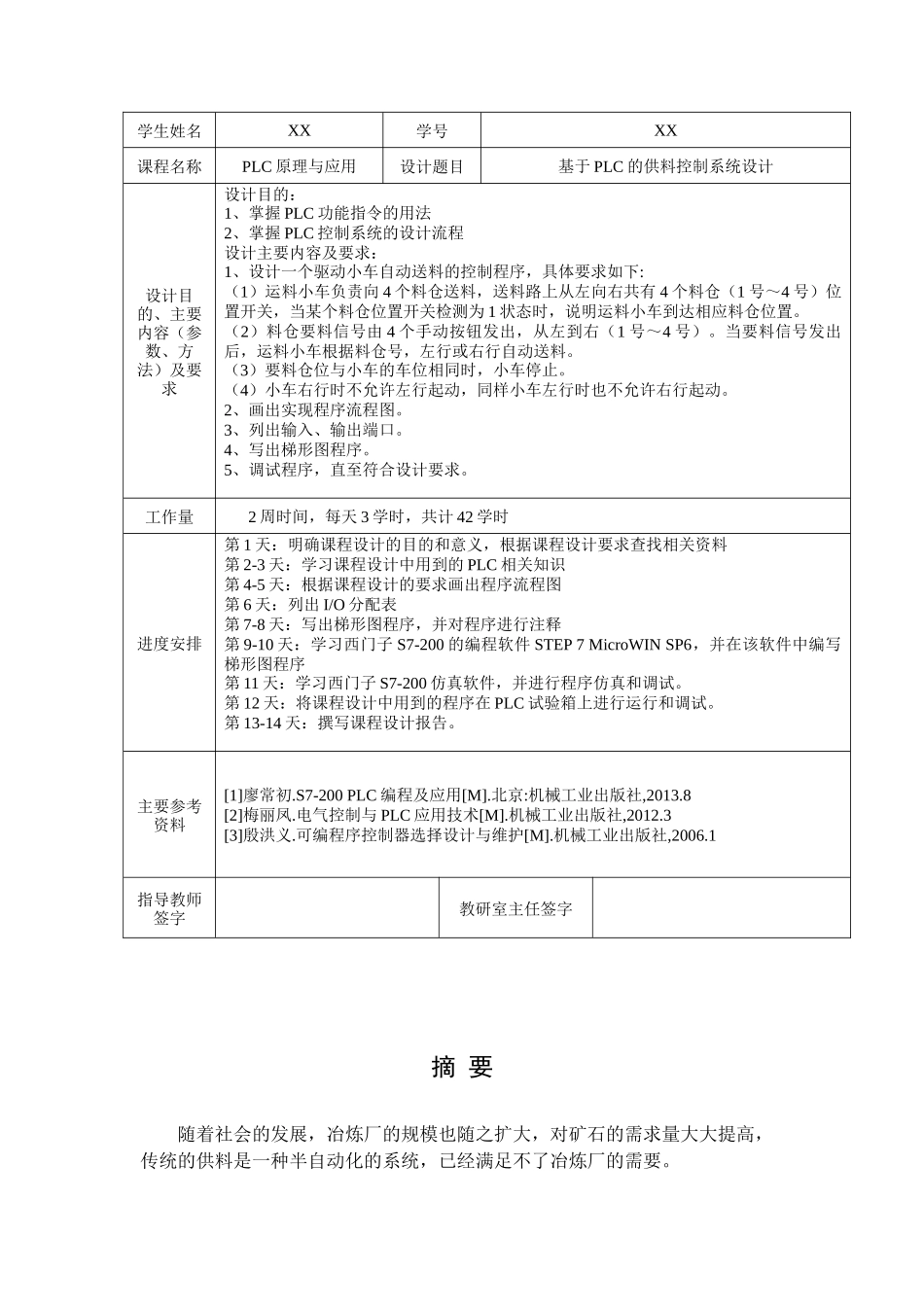

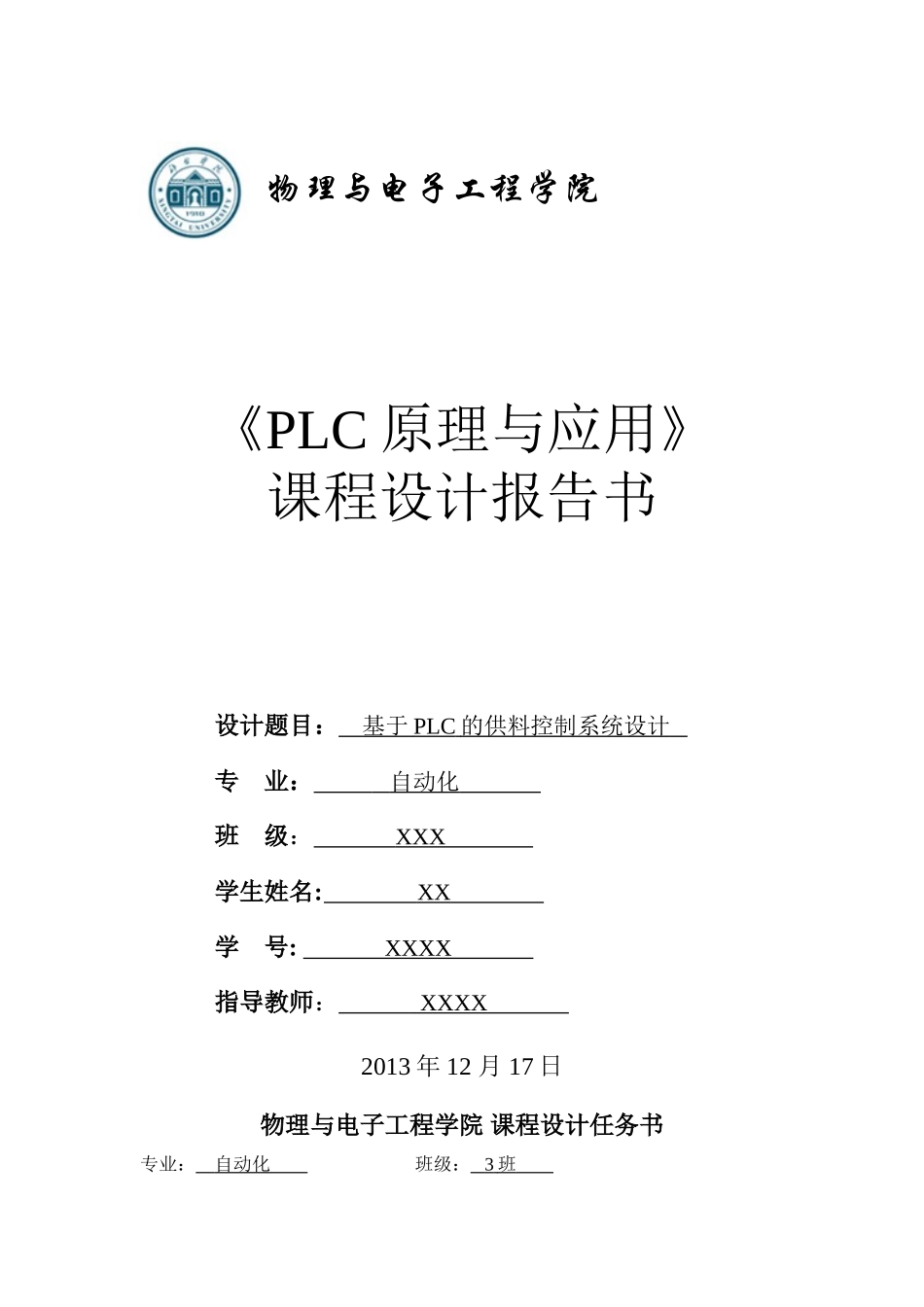

物理与电子工程学院《PLC原理与应用》课程设计报告书设计题目:基于PLC的供料控制系统设计专业:自动化班级:XXX学生姓名:XX学号:XXXX指导教师:XXXX2013年12月17日物理与电子工程学院课程设计任务书专业:自动化班级:3班学生姓名XX学号XX课程名称PLC原理与应用设计题目基于PLC的供料控制系统设计设计目的、主要内容(参数、方法)及要求设计目的:1、掌握PLC功能指令的用法2、掌握PLC控制系统的设计流程设计主要内容及要求:1、设计一个驱动小车自动送料的控制程序,具体要求如下:(1)运料小车负责向4个料仓送料,送料路上从左向右共有4个料仓(1号~4号)位置开关,当某个料仓位置开关检测为1状态时,说明运料小车到达相应料仓位置。(2)料仓要料信号由4个手动按钮发出,从左到右(1号~4号)。当要料信号发出后,运料小车根据料仓号,左行或右行自动送料。(3)要料仓位与小车的车位相同时,小车停止。(4)小车右行时不允许左行起动,同样小车左行时也不允许右行起动。2、画出实现程序流程图。3、列出输入、输出端口。4、写出梯形图程序。5、调试程序,直至符合设计要求。工作量2周时间,每天3学时,共计42学时进度安排第1天:明确课程设计的目的和意义,根据课程设计要求查找相关资料第2-3天:学习课程设计中用到的PLC相关知识第4-5天:根据课程设计的要求画出程序流程图第6天:列出I/O分配表第7-8天:写出梯形图程序,并对程序进行注释第9-10天:学习西门子S7-200的编程软件STEP7MicroWINSP6,并在该软件中编写梯形图程序第11天:学习西门子S7-200仿真软件,并进行程序仿真和调试。第12天:将课程设计中用到的程序在PLC试验箱上进行运行和调试。第13-14天:撰写课程设计报告。主要参考资料[1]廖常初.S7-200PLC编程及应用[M].北京:机械工业出版社,2013.8[2]梅丽凤.电气控制与PLC应用技术[M].机械工业出版社,2012.3[3]殷洪义.可编程序控制器选择设计与维护[M].机械工业出版社,2006.1指导教师签字教研室主任签字摘要随着社会的发展,冶炼厂的规模也随之扩大,对矿石的需求量大大提高,传统的供料是一种半自动化的系统,已经满足不了冶炼厂的需要。对传统供料控制系统进行了认真的分析与研究后,结合相关理论和技术,制定出一套由PLC为控制核心的皮带传输供料控制系统。为了实现供料系统的稳定运行,处理诸如皮带跑偏、打滑及撕裂等问题,在主电路中用传感器检测故障信号,软件中调用相应传感器检测到的故障信号处理子程序并执行处理。运用皮带运输线进行矿石供料大大提高了工作效率。在PLC中应用子程序的方式,不仅便于实现多种运行方式,而且大大提高了程序的可维护性和可靠性。关键词:PLC;供料系统;传感器目录1绪论............................................................................................11.1课题的提出...............................................................................11.2矿石供料系统技术发展前景...................................................12系统总体方案设计....................................................................22.1矿石供料系统的工艺应用及特点...........................................22.2矿石供料系统的组成..............................................................22.3供料系统工艺流程..................................................................33系统硬件设计............................................................................53.1系统主要设备选型..................................................................53.1.1PLC简介..........................................................................................53.1.2PLC及其扩展模块的选型..............................................................83.1.3皮带机的选型..................................................................................83.1.4电动机的选型..................................................................................83.1...
