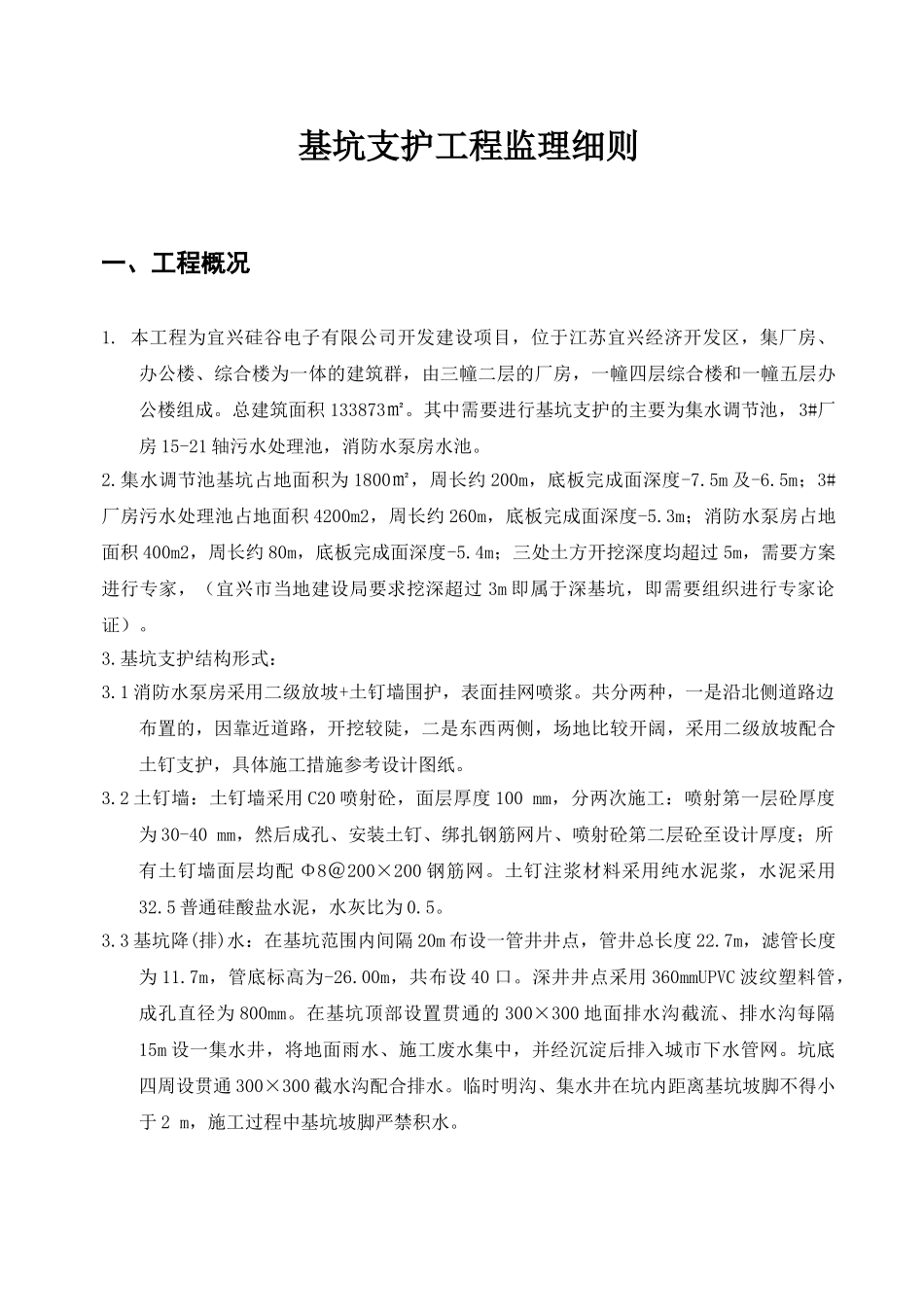

基坑支护工程监理细则一、工程概况1.本工程为宜兴硅谷电子有限公司开发建设项目，位于江苏宜兴经济开发区，集厂房、办公楼、综合楼为一体的建筑群，由三幢二层的厂房，一幢四层综合楼和一幢五层办公楼组成。总建筑面积133873㎡。其中需要进行基坑支护的主要为集水调节池，3#厂房15-21轴污水处理池，消防水泵房水池。2.集水调节池基坑占地面积为1800㎡，周长约200m，底板完成面深度-7.5m及-6.5m；3#厂房污水处理池占地面积4200m2，周长约260m，底板完成面深度-5.3m；消防水泵房占地面积400m2，周长约80m，底板完成面深度-5.4m；三处土方开挖深度均超过5m，需要方案进行专家，（宜兴市当地建设局要求挖深超过3m即属于深基坑，即需要组织进行专家论证）。3.基坑支护结构形式：3.1消防水泵房采用二级放坡+土钉墙围护，表面挂网喷浆。共分两种，一是沿北侧道路边布置的，因靠近道路，开挖较陡，二是东西两侧，场地比较开阔，采用二级放坡配合土钉支护，具体施工措施参考设计图纸。3.2土钉墙：土钉墙采用C20喷射砼，面层厚度100mm，分两次施工：喷射第一层砼厚度为30-40mm，然后成孔、安装土钉、绑扎钢筋网片、喷射砼第二层砼至设计厚度；所有土钉墙面层均配Φ8＠200×200钢筋网。土钉注浆材料采用纯水泥浆，水泥采用32.5普通硅酸盐水泥，水灰比为0.5。3.3基坑降(排)水：在基坑范围内间隔20m布设一管井井点，管井总长度22.7m，滤管长度为11.7m，管底标高为-26.00m，共布设40口。深井井点采用360mmUPVC波纹塑料管，成孔直径为800mm。在基坑顶部设置贯通的300×300地面排水沟截流、排水沟每隔15m设一集水井，将地面雨水、施工废水集中，并经沉淀后排入城市下水管网。坑底四周设贯通300×300截水沟配合排水。临时明沟、集水井在坑内距离基坑坡脚不得小于2m，施工过程中基坑坡脚严禁积水。二、监理依据1.《建筑基坑支护技术规程》JGJ120—99；2.《建筑基坑工程技术规范》YB9258-97；3.《建筑地基基础设计规范》GB50007-2002；4.《建筑地基基础工程施工质量验收规范》GB50202—2002；5.《混凝土结构设计规范》GB50010-2002；6.《混凝土结构工程施工质量验收规范》GB50204—2002；7.江苏宜兴圣元地质工程勘察院的基坑支护设计图纸。三、施工工艺总流程及监控点施工工艺流程线监控线（监控要点）测量放线止水深搅桩施工高压旋喷桩施工土方开挖(分层分段)土钉及挂网喷浆土方开挖边线、标高、桩长监理平行检查水泥用量、搅拌速度注浆压力、提升速度监理旁站分段30m内，降水排水，分层厚度控制在1.5m内监理巡查土钉长度、注浆压力、与土方开挖进度配合衔接、喷浆观感质量监理巡查、验收基坑监测、抢险预案信息化四、监理工作流程一）施工准备阶段1.审查施工单位的资质。2.掌握工作计划，审查《施工组织设计》(包括各专项方案)，结合工程实际，提出修改意见，使其符合合同及规范设计要求。3.对施工单位进场的施工人员及机械进行验证(包括管理人员，特种作业人员持证上岗，施工机械的使用许可证及技术状况)。4.组织和参加图纸会审及技术交底，要求施工单位做好《图纸会审纪要》。5.复核《工程定位放样记录》，经复核无误签署《工程定位放样报验单》，检查符合要求签认。6.检查原材料订货及进场情况，要求施工单位及时提供原材料质保书、复试报告，严禁不合格材料用于工程中，要求施工单位对材料检验状态和合格与否作出明显的标识。7.监督检查施工安全防护措施。8.召开本阶段第一次工地会议明确各单位之间的工作接口等事宜。二）施工过程阶段1.土钉墙施工监理1.1土钉墙施工流程测量放线（分段、边线、坡度）→土方开挖→土钉钢筋制作安装→喷射混凝土→土钉注浆→下层土方开挖1.2严格控制土钉的制作质量；1.3施工的土钉长度、数量应符合设计、规范要求；1.4施工的土钉墙面板砼厚度应符合设计、规范要求。1.5土钉注浆的质量控制：注浆采用纯水泥浆，水泥采用32.5普通硅酸盐水泥，水灰比为0.5。注浆压力不小于0.4MPa且保持稳压一分钟，注浆须慢速进行，注浆前进行洗孔。1.6土方开挖期间注意分层分段开挖，不可一次性挖到位，详见《土方工程监理细则》。2.基坑排水施工监理在基坑范围内间隔20m布设一管井...
