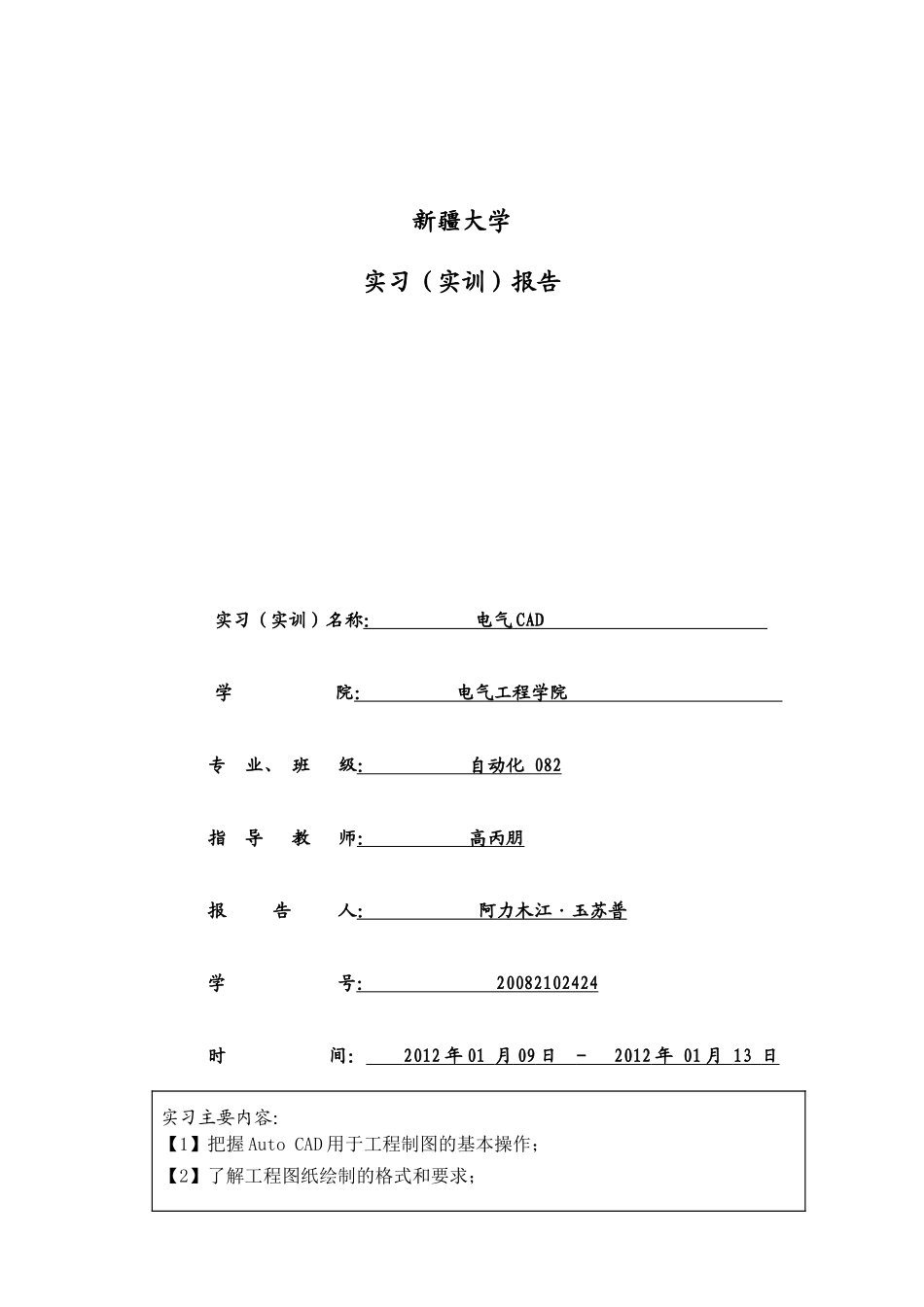

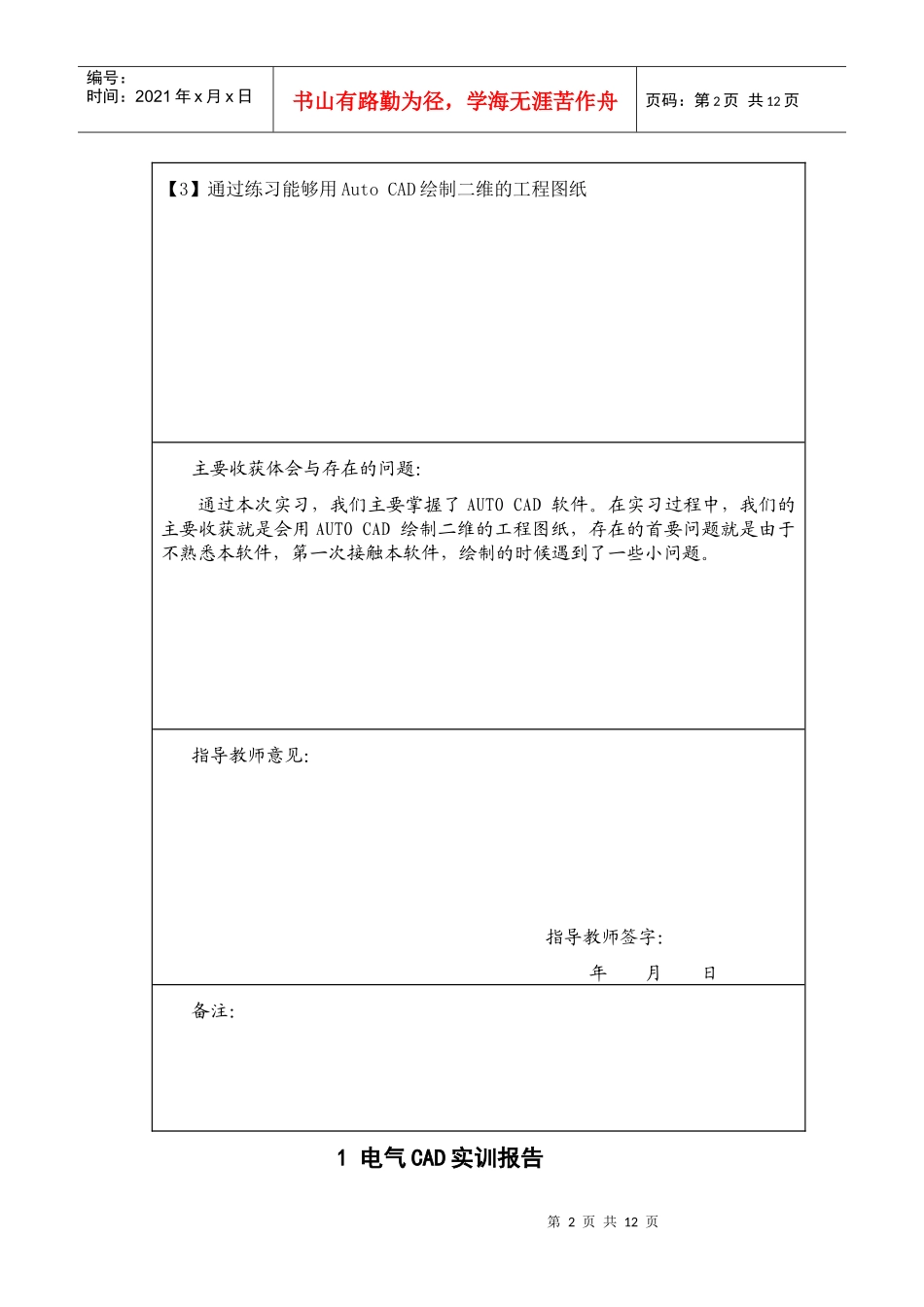

新疆大学实习（实训）报告实习（实训）名称：电气CAD学院：电气工程学院专业、班级：自动化082指导教师：高丙朋报告人：阿力木江·玉苏普学号：20082102424时间：2012年01月09日-2012年01月13日实习主要内容：【1】把握AutoCAD用于工程制图的基本操作；【2】了解工程图纸绘制的格式和要求；第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页【3】通过练习能够用AutoCAD绘制二维的工程图纸主要收获体会与存在的问题：通过本次实习，我们主要掌握了AUTOCAD软件。在实习过程中，我们的主要收获就是会用AUTOCAD绘制二维的工程图纸，存在的首要问题就是由于不熟悉本软件，第一次接触本软件，绘制的时候遇到了一些小问题。指导教师意见：指导教师签字：年月日备注：1电气CAD实训报告第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页1实习目的【1】把握AutoCAD用于工程制图的基本操作；【2】了解工程图纸绘制的格式和要求；【3】通过练习能够用AutoCAD绘制二维的工程图纸。2CAD实习任务2.1实习任务用一周的时间对AutoCAD软件练习的同时,完成一张二维图例，并完成相应的实习报告，并将绘制图形的各个步骤在实习报告中体现出来，将在实习过程中遇到的问题和绘图的关键步骤更具体的按要求写。2.2实习任务图2.2.1实习练习图练习图1第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页练习图1分裂电抗器练习图2三绕组变压器练习图3第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页3二维图的绘制3.1AutoCAD软件介绍AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计(ComputerAidedDesign，CAD)软件，具有易于掌握、使用方便、体系结构开放等优点，能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，目前已得到广泛的应用。AutoCAD2007是AutoCAD系列软件的最新版本，与AutoCAD先前的版本相比，它在性能和功能方面都有较大的增强，同时保证与低版本完全兼容。3.2AutoCAD常用的功能AutoCAD拥有强大的二维、三维绘图功能，具有灵活方便的编辑修改功能，规范的文件管理功能，人性化的界面设计等等。目前，AutoCAD已经成为从事土木建筑、电气工程、机械设计工程领域工作必不可少的工具之一。AutoCAD是当今最流行的二维绘图软件，以下介绍其基本功能。平面绘图：能以多种方式创建直线、圆、椭圆、多边形、样条曲线等基本图形对象。绘图辅助工具：AutoCAD提供了正交、对象捕捉、极轴追踪、捕捉追踪等绘图辅助工具。正交功能使用户可以很方便地绘制水平、竖直直线，对象捕捉可帮助拾取几何对象上的特殊点，而追踪功能使画斜线及沿不同方向定位点变得更加容易。编辑图形：AutoCAD具有强大的编辑功能，可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。标注尺寸：可以创建多种类型尺寸，标注外观可以自行设定。书写文字：能轻易在图形的任何位置、沿任何方向书写文字，可设定文字字体、倾斜角度及宽度缩放比例等属性。图层管理功能：图形对象都位于某一图层上，可设定图层颜色、线型、线宽等特性。3.2.1绘制及编辑图形AutoCAD的“绘图”菜单中包含有丰富的绘图命令，使用它们可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页图形转换为面域，对其进行填充。如果再借助于“修改”菜单中的修改命令，便可以绘制出各种各样的二维图形。对于一些二维图形，通过拉伸、设置标高和厚度等操作就可以轻松地转换为三维图形。使用“绘图”|“建模”命令中的子命令，用户可以很方便地绘制圆柱体、球体、长方体等基本实体以及三维网格、旋转网格等曲面模型。同样再结合“修改”菜单中的相关命令，还可以绘制出各种各样的复杂三维图形。绘图工具栏如图4图4绘图工具栏3.2.2修改（移动工具，删除，阵列，等）如图5图5修改工具栏3.2.3标注图形尺寸尺寸标注是向图形中添加...
