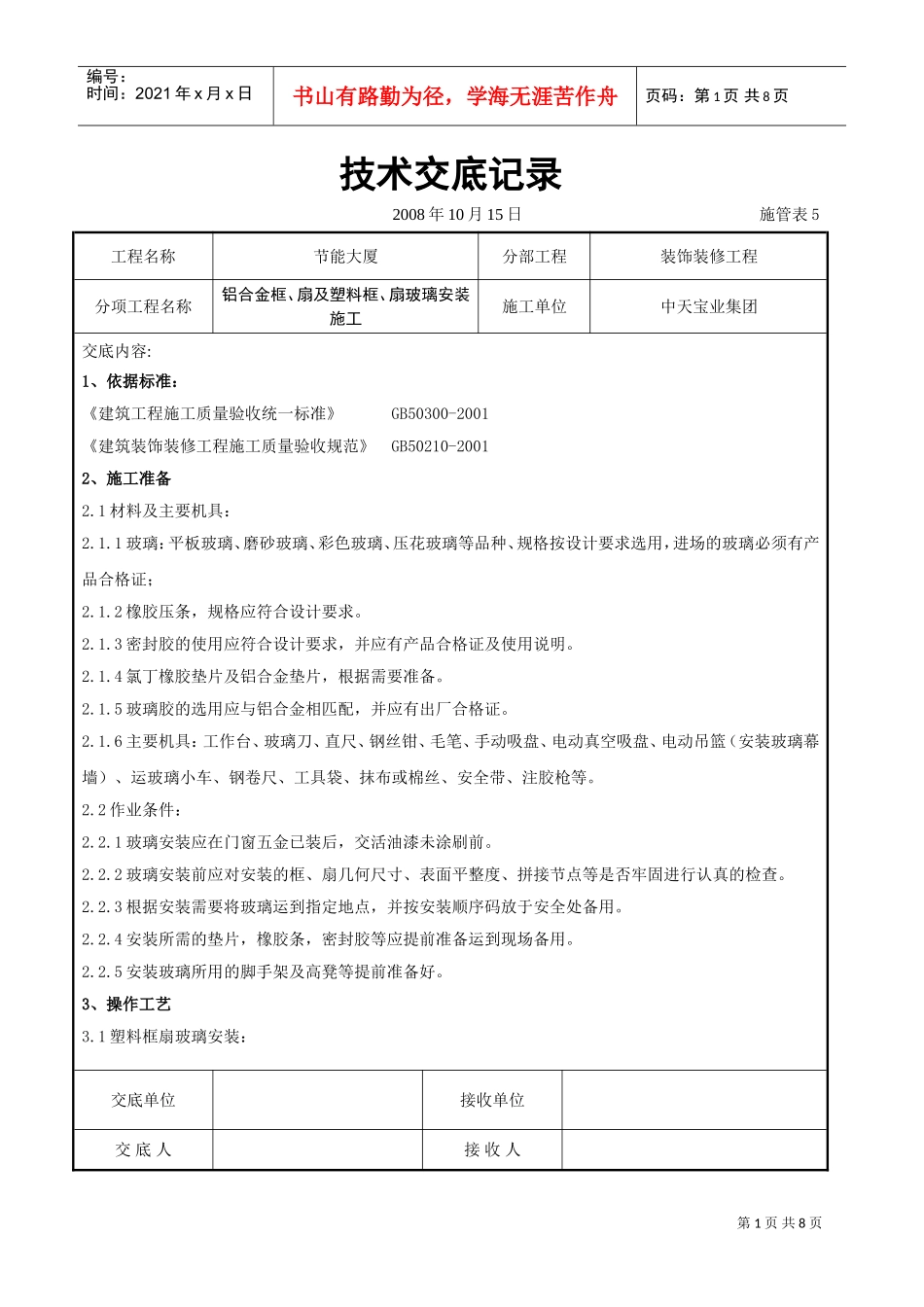

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程装饰装修工程分项工程名称铝合金框、扇及塑料框、扇玻璃安装施工施工单位中天宝业集团交底内容:1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑装饰装修工程施工质量验收规范》GB50210-20012、施工准备2.1材料及主要机具：2.1.1玻璃：平板玻璃、磨砂玻璃、彩色玻璃、压花玻璃等品种、规格按设计要求选用，进场的玻璃必须有产品合格证；2.1.2橡胶压条，规格应符合设计要求。2.1.3密封胶的使用应符合设计要求，并应有产品合格证及使用说明。2.1.4氯丁橡胶垫片及铝合金垫片，根据需要准备。2.1.5玻璃胶的选用应与铝合金相匹配，并应有出厂合格证。2.1.6主要机具：工作台、玻璃刀、直尺、钢丝钳、毛笔、手动吸盘、电动真空吸盘、电动吊篮（安装玻璃幕墙）、运玻璃小车、钢卷尺、工具袋、抹布或棉丝、安全带、注胶枪等。2.2作业条件：2.2.1玻璃安装应在门窗五金已装后，交活油漆未涂刷前。2.2.2玻璃安装前应对安装的框、扇几何尺寸、表面平整度、拼接节点等是否牢固进行认真的检查。2.2.3根据安装需要将玻璃运到指定地点，并按安装顺序码放于安全处备用。2.2.4安装所需的垫片，橡胶条，密封胶等应提前准备运到现场备用。2.2.5安装玻璃所用的脚手架及高凳等提前准备好。3、操作工艺3.1塑料框扇玻璃安装：交底单位接收单位交底人接收人第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程装饰装修工程分项工程名称铝合金框、扇及塑料框、扇玻璃安装施工施工单位中天宝业集团交底内容:3.1.1工艺流程：清理玻璃槽口污物→玻璃安装前的准备→玻璃安装就位→橡胶压条固定→检查压条位置→半玻璃固定好→擦玻璃。3.1.2应去除玻璃表面的尘土、油污等污物和水膜。并将玻璃槽口内的灰浆渣、异物清除干净，使排水孔畅道。3.1.3核对玻璃的品种、尺寸、规格是否正确，框扇是否平整、牢固。3.1.4玻璃安装：将已裁割好的玻璃放入塑料框扇凹槽中间，内外两侧的间隙不少于2mm。装配后应保证玻璃与镶嵌槽间隙，并在主要部位装有减震垫层，使其能缓冲启闭等力的冲击。3.1.5用橡胶压条固定：玻璃安装后，及时将橡胶压条嵌入玻璃两侧密封，然后将玻璃挤紧。橡胶压条的规格要与凹槽的实际尺寸相符，所嵌的压条要和玻璃、玻璃槽口紧贴，安装不能偏位，不能强行填入压条，防止玻璃承受较大安装应力，而产生裂缝。3.1.6检查玻璃橡胶压条设备的位置是否正确，防止堵塞排水通道和泄水孔。查无问题后将玻璃固定。3.1.7玻璃表面清理。关闭框扇，插好插销，防止风吹将玻璃振碎。3.2铝合金门窗玻璃安装：3.2.1工艺流程：清理玻璃槽口污物→玻璃安装前的准备工作→玻璃就位→橡胶条刷胶嵌入凹槽将玻璃挤住→玻璃清理。3.2.2除去玻璃和铝合金表面的尘土、油污和水膜，并将玻璃槽口内的砂浆及异物清除干净，畅通排水孔，并复查框扇开关是否灵活。使用密封胶固定时，应先调整好玻璃的垂直及水平位置，密封胶与玻璃及其槽口粘结处必须干燥、洁净。交底单位接收单位交底人接收人第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程装饰装修工程分项工程名称铝合金框、扇及塑料框、扇玻璃安装施工施工单位中天宝业集团交底内容:3.2.3下班安装准备：将玻璃下部用约3mm厚的氯丁橡胶垫块垫于凹槽内，避免玻璃直接接触框扇。3.2.4玻璃安装：将已裁割好的玻璃在铝合金框扇中就位，就位的玻璃应罢在凹槽中间，并应有充足地嵌入量。装配后应保证玻璃与镶嵌槽间隙，并在主要部位装有减震垫块，使其能缓冲启闭等力的冲击。平板玻璃与窗玻璃槽的配合尺寸、名称详见图9-1及表9-10。平板玻璃与窗玻璃槽的配合尺寸（mm）表9-10玻璃厚度a≥b≥c≥32.5534,5,62.5638383注：玻璃槽宽≤9mm时，玻璃镶嵌口净宽则应≥2mm。3.2.5用胶条固定：先将橡胶压条放在玻璃两侧挤紧，检查安装位置是否正...
