铜陵富鑫钢铁120t转炉工程钢结构制作方案VIP免费

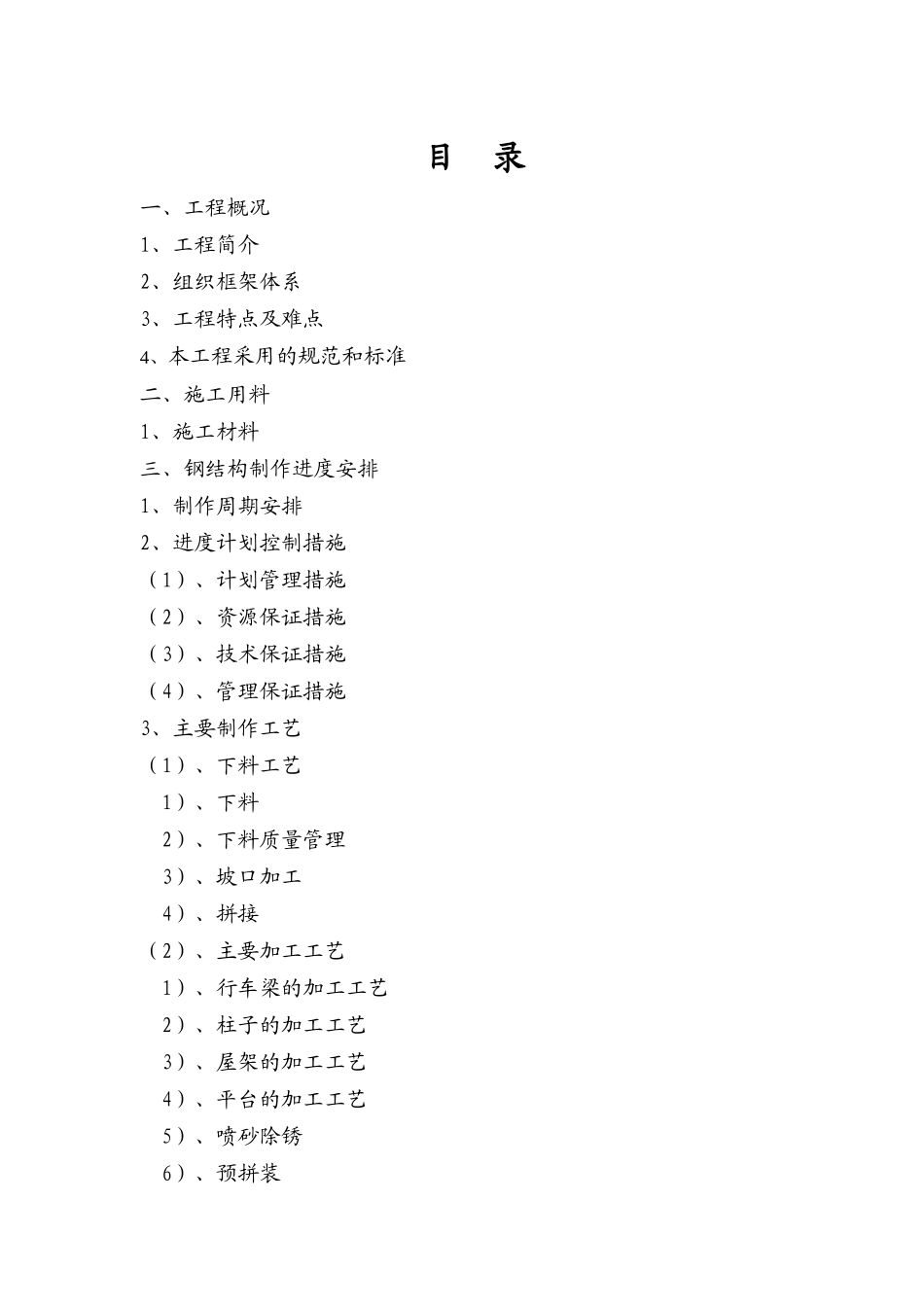

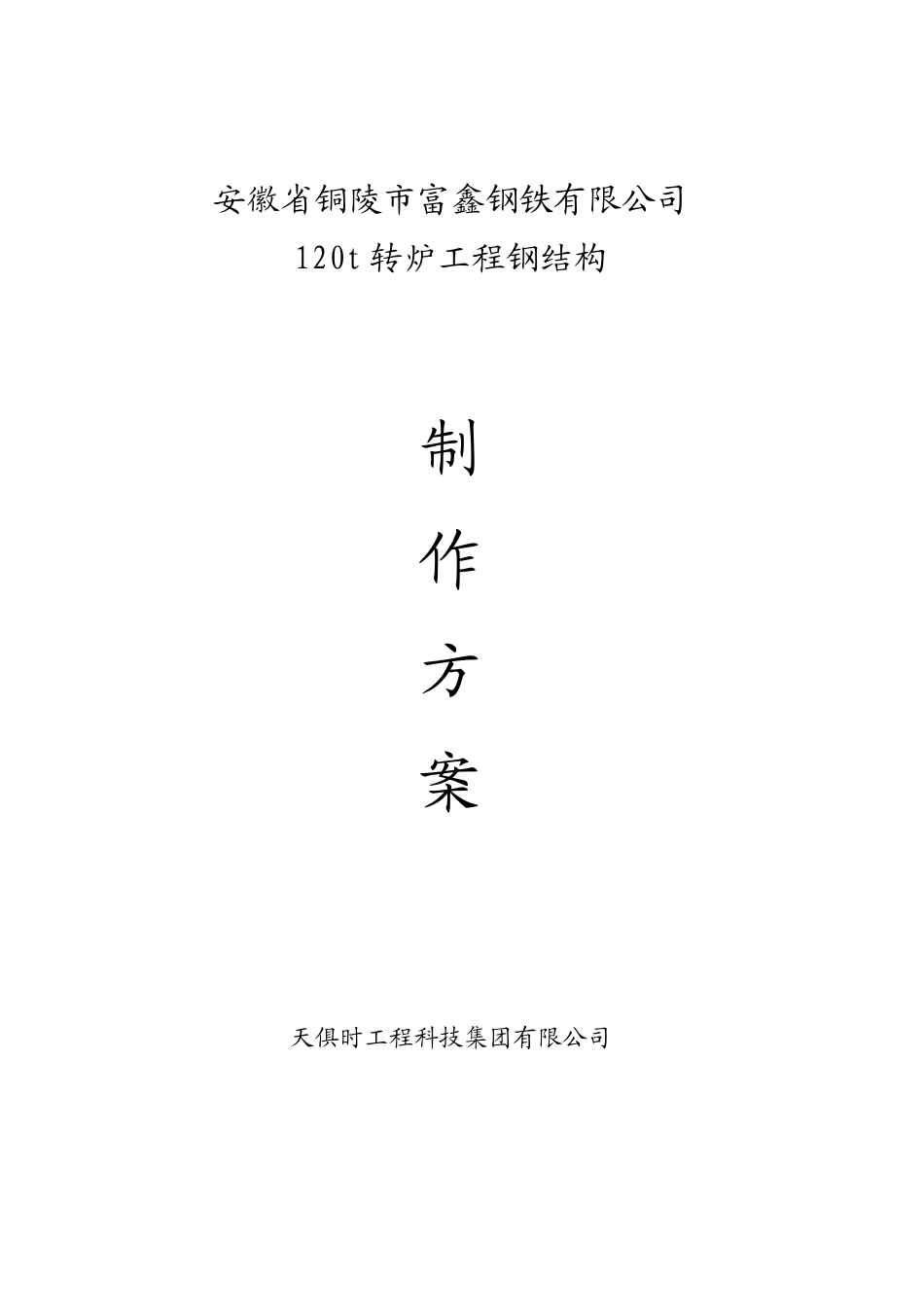

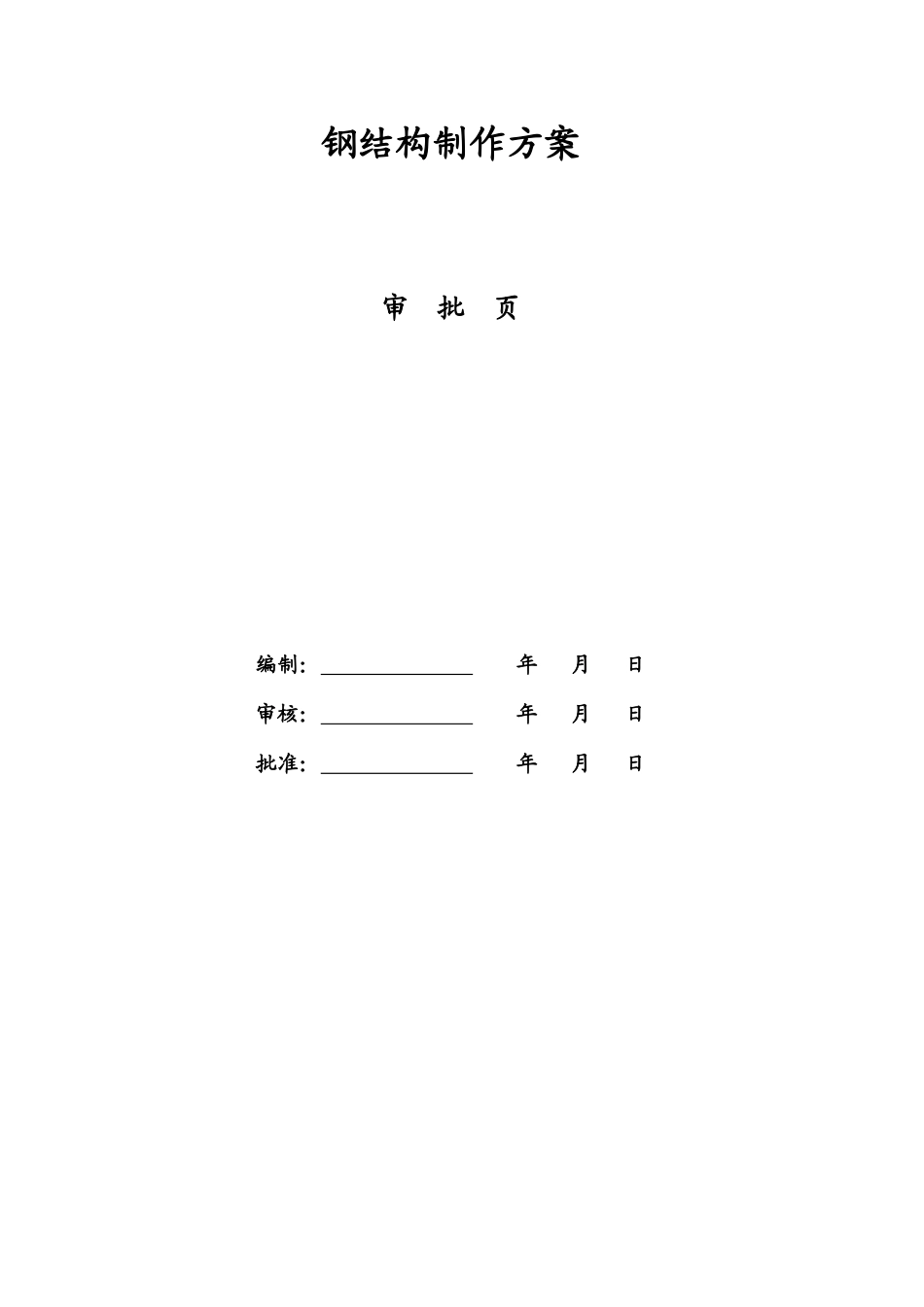

安徽省铜陵市富鑫钢铁有限公司120t转炉工程钢结构制作方案天俱时工程科技集团有限公司钢结构制作方案审批页编制：年月日审核：年月日批准：年月日目录一、工程概况1、工程简介2、组织框架体系3、工程特点及难点4、本工程采用的规范和标准二、施工用料1、施工材料三、钢结构制作进度安排1、制作周期安排2、进度计划控制措施（1）、计划管理措施（2）、资源保证措施（3）、技术保证措施（4）、管理保证措施3、主要制作工艺（1）、下料工艺1）、下料2）、下料质量管理3）、坡口加工4）、拼接（2）、主要加工工艺1）、行车梁的加工工艺2）、柱子的加工工艺3）、屋架的加工工艺4）、平台的加工工艺5）、喷砂除锈6）、预拼装四、质量控制及保障体系1、质量目标2、钢结构工程质量控制点设置及手段3、材料、质量控制措施五、安全及文明施工保障措施1、安全施工管理措施2、安全技术措施3、安全保障措施4、安全检查5、文明施工管理措施一、工程概况1、工程简介安徽省铜陵市富鑫钢铁有限公司120吨转炉厂房钢结构工程建设地点在现有厂区内，项目占地约30余亩，项目建成后将形成年产钢110万吨规模。本次工程建设为120t转炉二座（本次安装一座）。主要建设内容包括主厂房一座（六连跨、145×126m）、转炉系统、烟气除尘及风机房、中心水泵房、污水泵房及斜板沉淀池、上料系统及其他附属单位工程的土建、钢结构、设备、筑炉安装项目。我公司只承接炼钢主厂房的钢结构部分。2、组织框架体系本工程结构体系主要为柱、梁、平台等组成，分为A、B、C、D、E、F、G轴共出坯跨、过渡跨、浇铸跨、钢水接收跨、转炉跨、加料跨六连跨1-21轴线。A-B轴为出坯跨、B-C轴为过渡跨、C-D为浇铸跨、D-E为钢水接受跨、E-F为转炉跨、F-G为加料跨。其中连铸机跨A-D三跨。钢架柱为焊接H型钢与T型钢构造空腹柱、塔楼部分为钢管混凝土组合柱。2.1主厂房钢柱平面布置图2.2主厂房横向结构断面图3、工程特点及难点3.1、整个炼钢主厂房为钢结构形式，本工程有大量的焊接H型钢制作，且大多采用30mm以上的厚板制作，焊接质量要求高，焊接和探伤工作量大，所以在厚板焊接和有探伤要求的焊缝时要严格控制焊接前的准备清理工作，以提高焊接质量合格率减少返工，保证焊接探伤的一次合格率为本工程的特点和难点之一3.2、本工程柱、梁、支撑等连接点多，组装时严格控制标高、几何尺寸并综合考虑焊接变形等因素，保证牛腿、支撑的标高和几何尺寸为本工程的难点之二3.3、本工程行车梁与行车梁、行车梁与柱、行车梁辅助系统的连接全部为螺栓连接，其中行车梁与制动板的连接都为高强螺栓连接，控制螺栓孔的精度为本工程的难点之三。3.4、整个工程钢结构预制工程量约15000吨，总工期只有153天，任务量大、工期紧实本工程难点之四。4、本工程采用的规范和标准《钢结构工程施工质量验收规范》GB50205-2001《门式钢架轻型房屋钢结构技术规范》CECS102-2002《建筑钢结构焊接规程》JGJ81—2002《钢焊缝手工超声波探伤方法和探伤结构分级》GB11345-89《涂装前钢材表面绣蚀等级及除锈等级》GB8923-88《钢结构设计规范》GB50017-2003《钢结构高强度螺栓连接的设计、施工及验收规范》JGJ82-91《碳素结构钢》GB700-2006《低合金高强度结构钢》GB1591-1994《碳素结构钢和低合金结构钢热轧厚钢板和钢带》GB3274-2007《低合金钢焊条》GB5118-1995《碳钢焊条》GB5117-1995《埋弧焊用碳钢焊丝和焊剂》GB/T5293-1999《埋弧焊用低合金钢焊丝和焊剂》GB/T12470-2003《焊接H型钢》YB3301-2005同时执行我公司相应的工法和操作规程。二、施工用料1、施工材料1.1钢材、焊材、油漆作如下要求：A、钢板须采购国内大厂产品，如：南钢、马钢、宝钢、邯钢、杭钢、天钢、唐钢、江阴华西钢铁（只限翼缘板）等。如需更换厂家须经过甲方认可。B、油漆品牌指定为山东中邦、南京金源。C、焊条、焊丝指定为金桥焊材产品。D、10.9级高强螺栓须按甲方指定厂家采购。1.2其它要求1）钢材、焊材和油漆需有质量证明书，并符合设计文件和有关标准的要求，钢材和油漆按有关规定进行验收，严禁使用不合格的材料。2）钢结构的材质Q235级的力学性能及化学成分应满足GB700一2006的要求，Q345...
