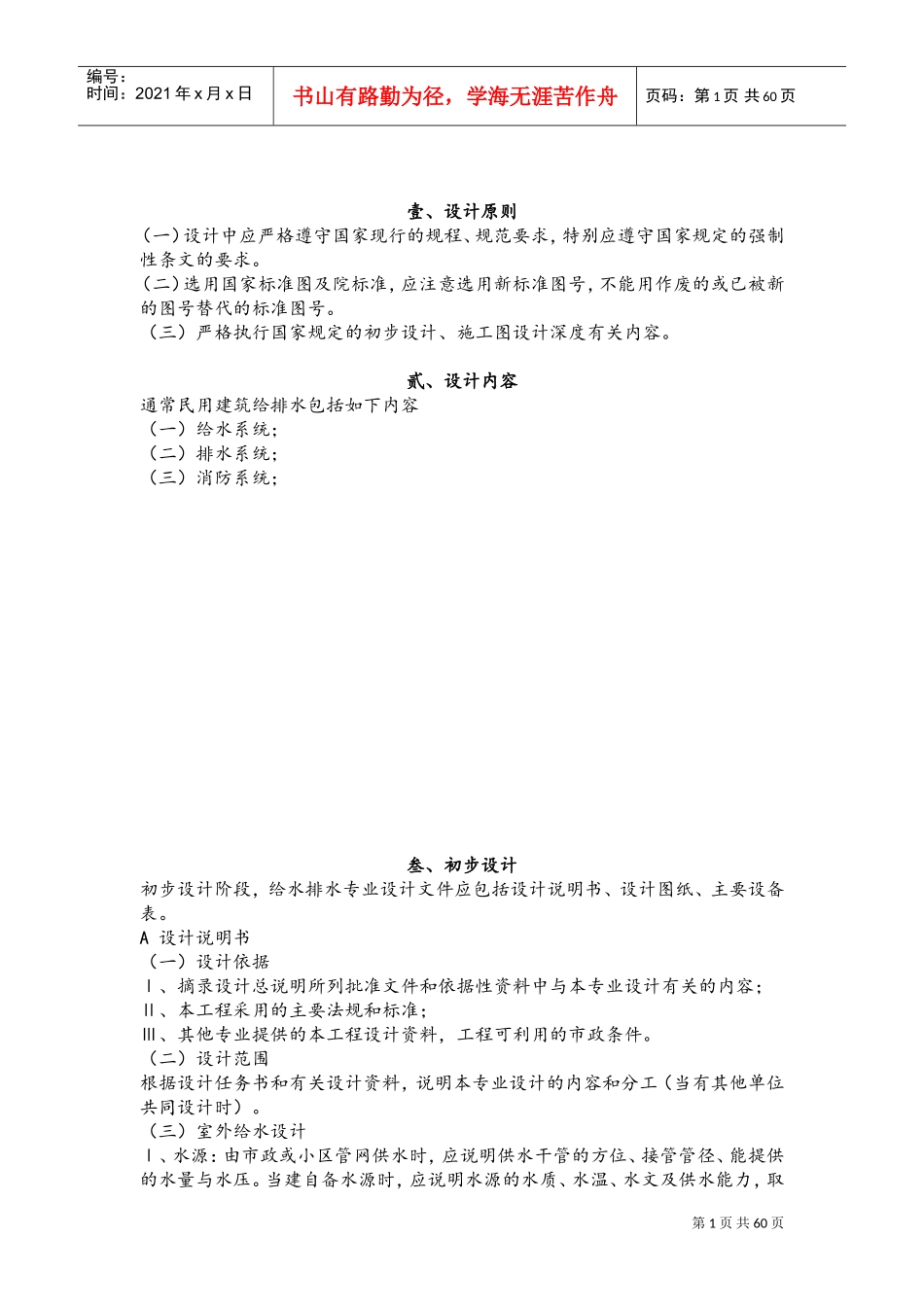

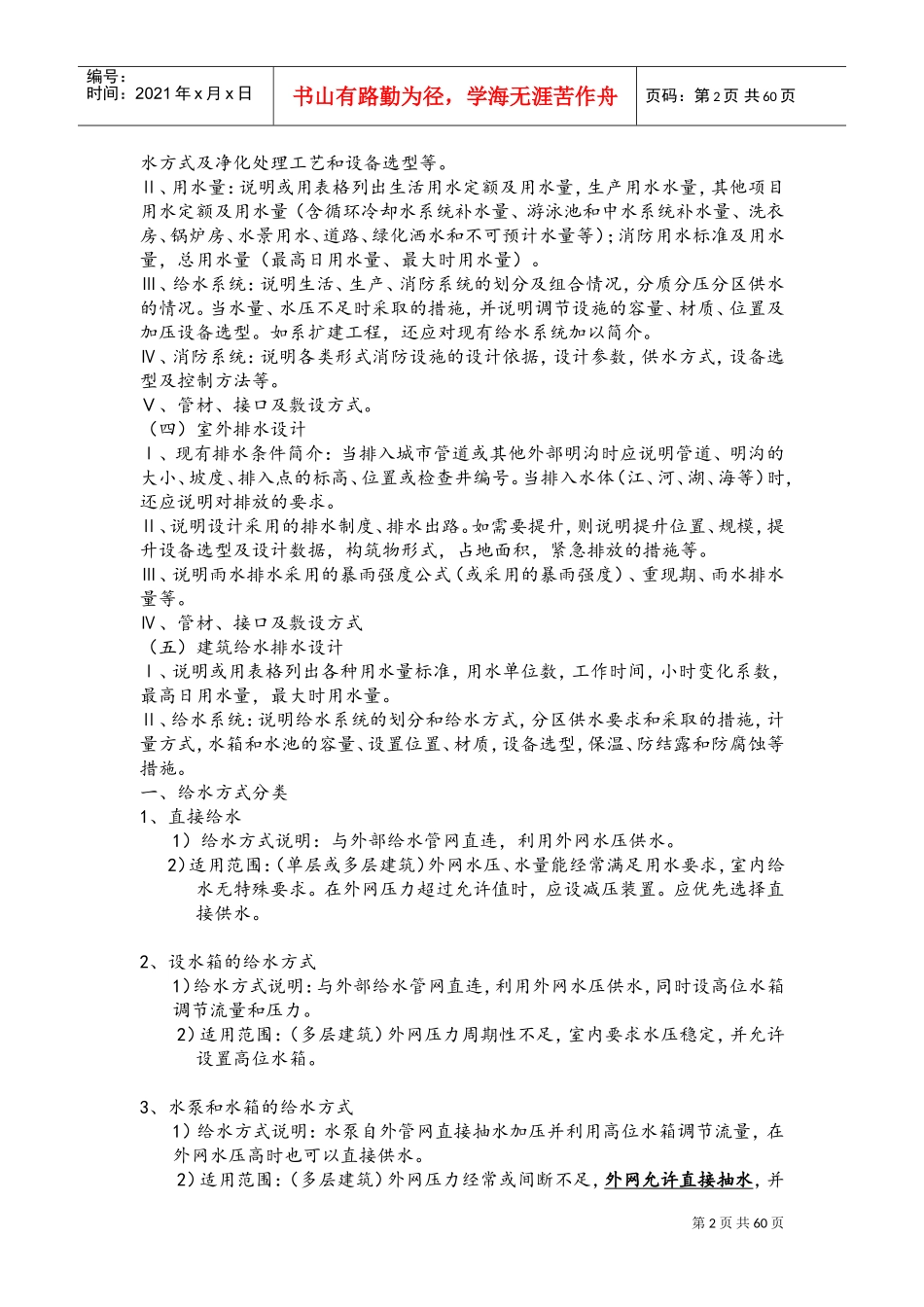

给排水设计手册第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页壹、设计原则（一）设计中应严格遵守国家现行的规程、规范要求，特别应遵守国家规定的强制性条文的要求。（二）选用国家标准图及院标准，应注意选用新标准图号，不能用作废的或已被新的图号替代的标准图号。（三）严格执行国家规定的初步设计、施工图设计深度有关内容。贰、设计内容通常民用建筑给排水包括如下内容（一）给水系统；（二）排水系统；（三）消防系统；叁、初步设计初步设计阶段，给水排水专业设计文件应包括设计说明书、设计图纸、主要设备表。A设计说明书（一）设计依据Ⅰ、摘录设计总说明所列批准文件和依据性资料中与本专业设计有关的内容；Ⅱ、本工程采用的主要法规和标准；Ⅲ、其他专业提供的本工程设计资料，工程可利用的市政条件。（二）设计范围根据设计任务书和有关设计资料，说明本专业设计的内容和分工（当有其他单位共同设计时）。（三）室外给水设计Ⅰ、水源：由市政或小区管网供水时，应说明供水干管的方位、接管管径、能提供的水量与水压。当建自备水源时，应说明水源的水质、水温、水文及供水能力，取第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页水方式及净化处理工艺和设备选型等。Ⅱ、用水量：说明或用表格列出生活用水定额及用水量，生产用水水量，其他项目用水定额及用水量（含循环冷却水系统补水量、游泳池和中水系统补水量、洗衣房、锅炉房、水景用水、道路、绿化洒水和不可预计水量等）；消防用水标准及用水量，总用水量（最高日用水量、最大时用水量）。Ⅲ、给水系统：说明生活、生产、消防系统的划分及组合情况，分质分压分区供水的情况。当水量、水压不足时采取的措施，并说明调节设施的容量、材质、位置及加压设备选型。如系扩建工程，还应对现有给水系统加以简介。Ⅳ、消防系统：说明各类形式消防设施的设计依据，设计参数，供水方式，设备选型及控制方法等。Ⅴ、管材、接口及敷设方式。（四）室外排水设计Ⅰ、现有排水条件简介：当排入城市管道或其他外部明沟时应说明管道、明沟的大小、坡度、排入点的标高、位置或检查井编号。当排入水体（江、河、湖、海等）时，还应说明对排放的要求。Ⅱ、说明设计采用的排水制度、排水出路。如需要提升，则说明提升位置、规模，提升设备选型及设计数据，构筑物形式，占地面积，紧急排放的措施等。Ⅲ、说明雨水排水采用的暴雨强度公式（或采用的暴雨强度）、重现期、雨水排水量等。Ⅳ、管材、接口及敷设方式（五）建筑给水排水设计Ⅰ、说明或用表格列出各种用水量标准，用水单位数，工作时间，小时变化系数，最高日用水量，最大时用水量。Ⅱ、给水系统：说明给水系统的划分和给水方式，分区供水要求和采取的措施，计量方式，水箱和水池的容量、设置位置、材质，设备选型，保温、防结露和防腐蚀等措施。一、给水方式分类1、直接给水1）给水方式说明：与外部给水管网直连，利用外网水压供水。2）适用范围：（单层或多层建筑）外网水压、水量能经常满足用水要求，室内给水无特殊要求。在外网压力超过允许值时，应设减压装置。应优先选择直接供水。2、设水箱的给水方式1）给水方式说明：与外部给水管网直连，利用外网水压供水，同时设高位水箱调节流量和压力。2）适用范围：（多层建筑）外网压力周期性不足，室内要求水压稳定，并允许设置高位水箱。3、水泵和水箱的给水方式1）给水方式说明：水泵自外管网直接抽水加压并利用高位水箱调节流量，在外网水压高时也可以直接供水。2）适用范围：（多层建筑）外网压力经常或间断不足，外网允许直接抽水，并第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页允许设置高位水箱。如果市政部门不允许直接抽水，则需加设水池，从水池中抽水。4、气压给水方式1）给水方式说明：利用水泵自外网直接抽水加压，利用气压给水罐调节流量和控制水泵运行。2）适用范围：（多层建筑）外网压力经常不足，而水压允许有一定的波动，不宜设置高位水箱。5、给水方式1）给水方式说明：市政压力能...
