节能监测与控制检验批质量验收记录(系统安装)VIP免费

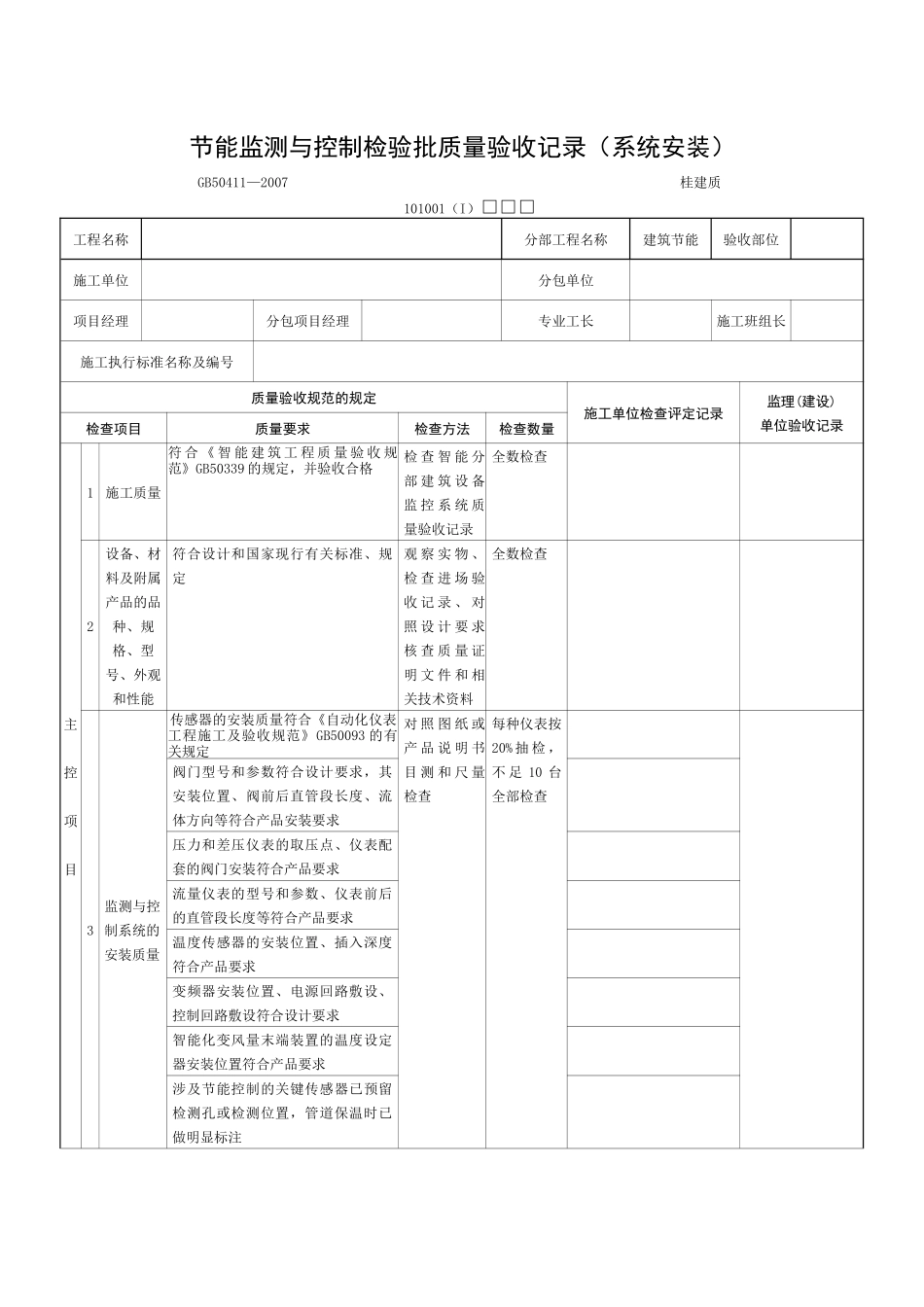

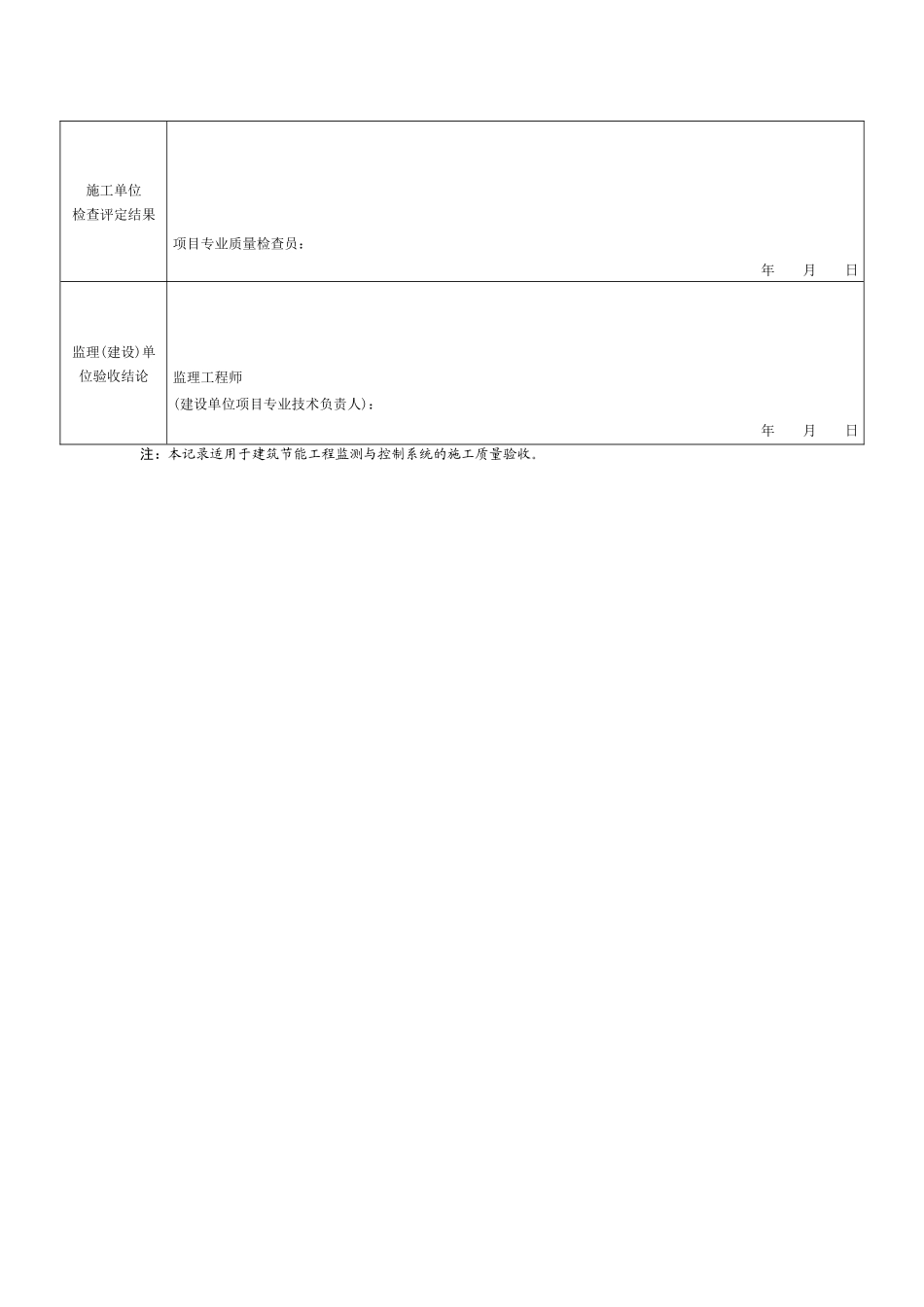

节能监测与控制检验批质量验收记录（系统安装）GB50411—2007桂建质101001（I）□□□工程名称分部工程名称建筑节能验收部位施工单位分包单位项目经理分包项目经理专业工长施工班组长施工执行标准名称及编号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录检查项目质量要求检查方法检查数量主控项目1施工质量符合《智能建筑工程质量验收规范》GB50339的规定，并验收合格检查智能分部建筑设备监控系统质量验收记录全数检查2设备、材料及附属产品的品种、规格、型号、外观和性能符合设计和国家现行有关标准、规定观察实物、检查进场验收记录、对照设计要求核查质量证明文件和相关技术资料全数检查3监测与控制系统的安装质量传感器的安装质量符合《自动化仪表工程施工及验收规范》GB50093的有关规定对照图纸或产品说明书目测和尺量检查每种仪表按20%抽检，不足10台全部检查阀门型号和参数符合设计要求，其安装位置、阀前后直管段长度、流体方向等符合产品安装要求压力和差压仪表的取压点、仪表配套的阀门安装符合产品要求流量仪表的型号和参数、仪表前后的直管段长度等符合产品要求温度传感器的安装位置、插入深度符合产品要求变频器安装位置、电源回路敷设、控制回路敷设符合设计要求智能化变风量末端装置的温度设定器安装位置符合产品要求涉及节能控制的关键传感器已预留检测孔或检测位置，管道保温时已做明显标注施工单位检查评定结果项目专业质量检查员：年月日监理(建设)单位验收结论监理工程师(建设单位项目专业技术负责人)：年月日注：本记录适用于建筑节能工程监测与控制系统的施工质量验收。节能监测与控制检验批质量验收记录（系统检测）GB50411—2007桂建质101001（II）□□□（一）工程名称分部工程名称建筑节能验收部位施工单位分包单位项目经理分包项目经理专业工长施工班组长施工执行标准名称及编号质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录检测项目功能、性能或要求检验方法检查数量主控项目1经过试运行的项目系统投入情况调用节能监控系统的历史数据、控制流程图和试运行记录，对数据进行分析检查全部进行过试运行的系统监控功能故障报警连锁控制数据采集2空调与采暖冷热源的监测控制系统控制功能及故障报警功能在中央工作站使用检测系统软件，或采用在直接数字控制器或系统自带控制器上改变参数设定值和输入参数值，检测控制系统的投入情况及控制功能；在工作站或现场模拟故障，检测故障监视、记录和报警功能全部检测空调水系统的监测控制系统控制功能及故障报警功能3通风与空调的监测控制系统控制功能及故障报警功能按总数的20%抽样检测，不足5台全部检测4监测与计量装置检测计量数据准确，并符合系统对测量准确度的要求用标准仪器仪表在现场实测数据，将此数据分别与直接数字控制器和中央工作站显示数据进行比对按总数的20%抽样检测，不足10台全部检测5供配电的监测与数据采集系统按设计要求试运行时监测供配电系统运行工况，在中央工作站检查运行数据和报警功能全部检测6照明自动控制系统设计功能1．现场操作检查控制方式；2．依据施工图，按回路分组，在中央工作站上进行被检回路的开关控制，观察相应回路的动作情况；3．在中央工作站改变时间表控制程序的设定，观察相应回路的动作情况；4．在中央工作站采用改变光照度设定值、室内人员分布等方式，观察相应回路的控制情况；现场操作检查为全数检查，在中央工作站上检查按照明控制箱总数的5%检测，不足5台全部检测大型公共建筑公用照明区采用集中控制，按照建筑使用条件和天然采光状况采取分区、分组控制措施并按需要采用调光或降低照度的控制措施旅馆的每间（套）客房均设置有节能控制型开关居住建筑有天然采光的楼梯间、走道的一般照明采用节能自熄开关5．在中央工作站改变场景控制方式，观察相应的控制情况。房间或场所设有两列或多列灯具时，按下列方式控制：所控灯列与侧窗平行；电教室、会议室、多功能厅、报告厅等场所，按靠近或远离讲台分组节能监测与控制检验批质量验收记录（系统检测）GB50411—2007桂建质101001（II）□□□（二）工程名称分部工程名称建筑节...
