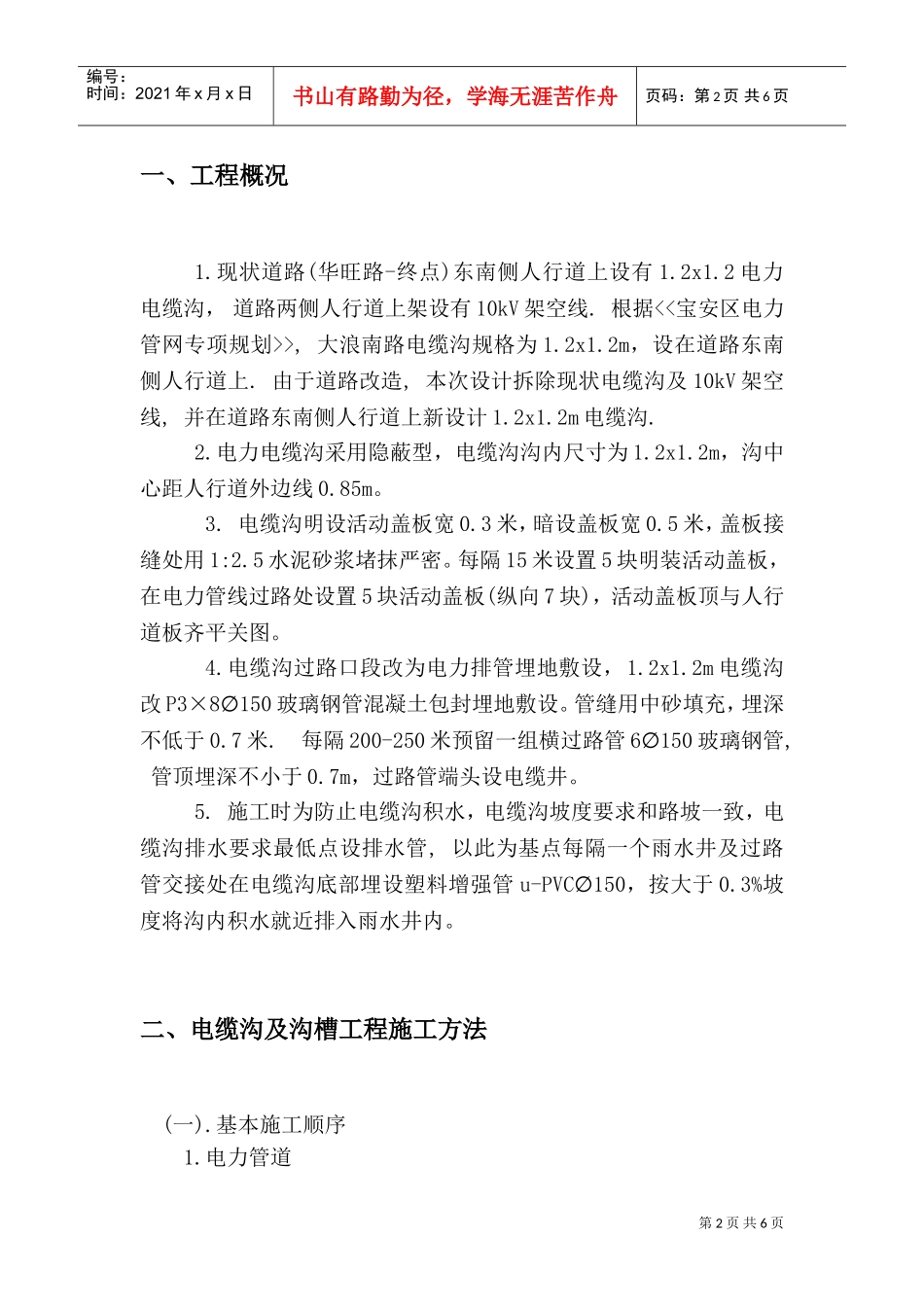

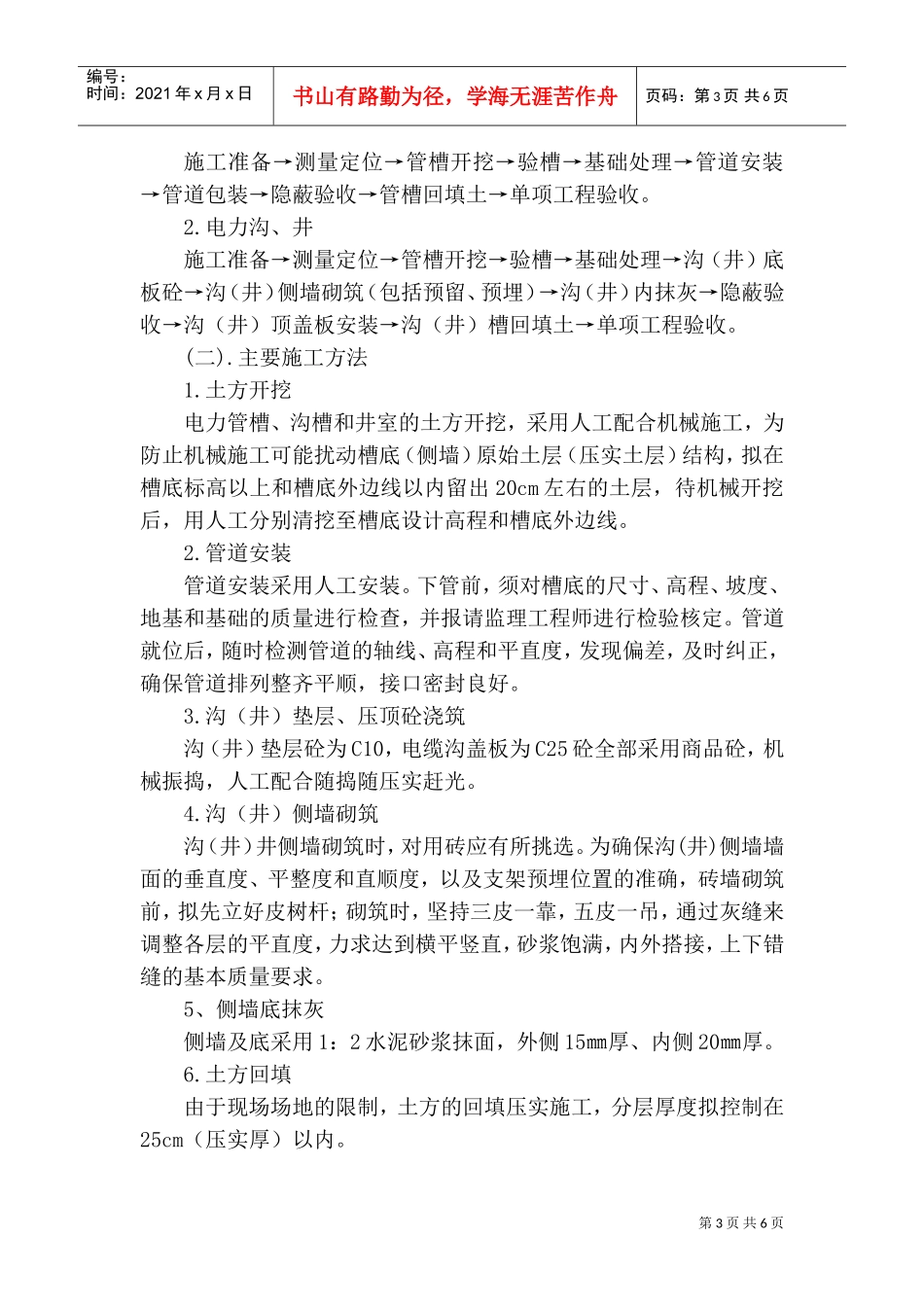

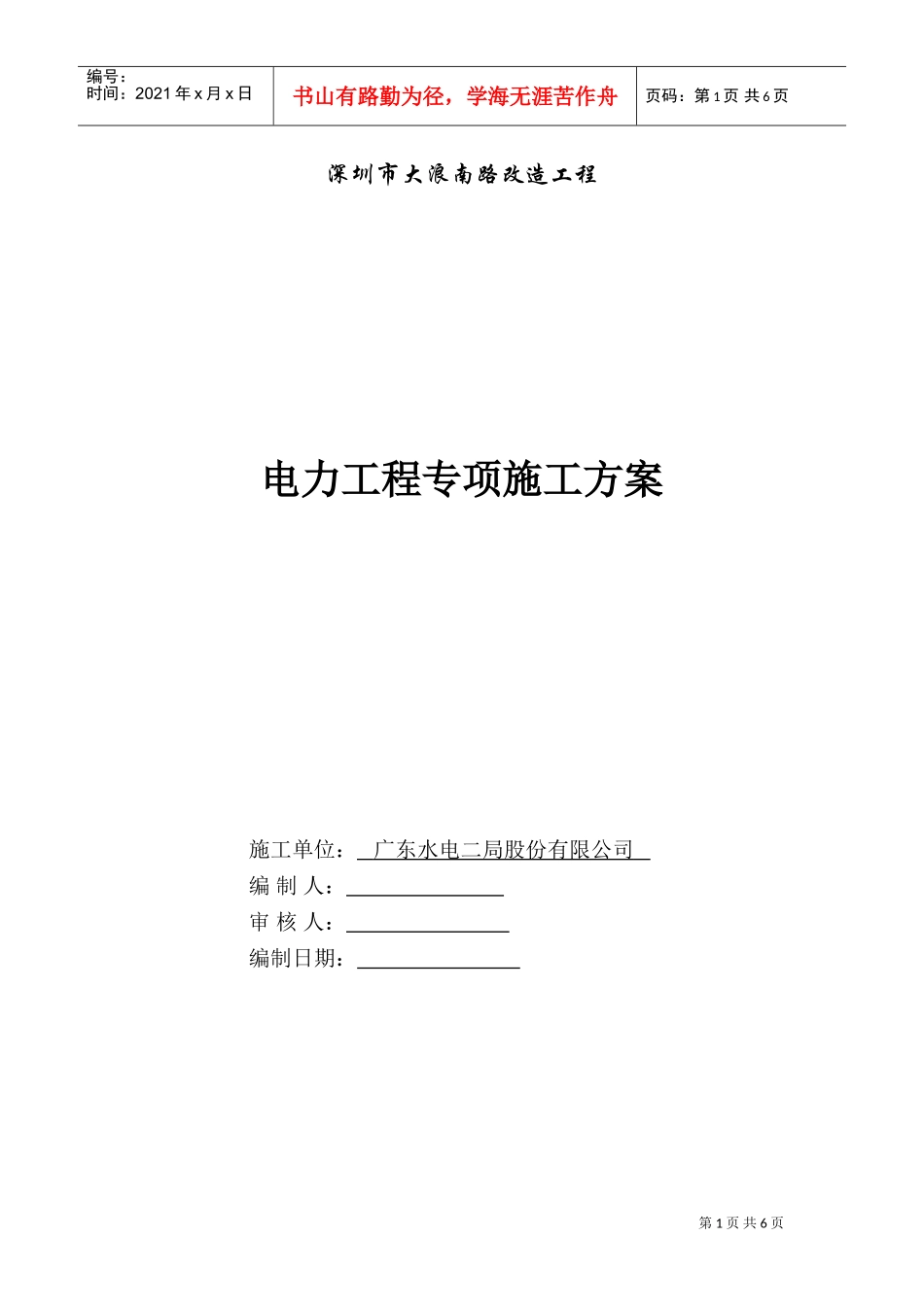

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页深圳市大浪南路改造工程电力工程专项施工方案施工单位：广东水电二局股份有限公司编制人：审核人：编制日期：第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页一、工程概况1.现状道路(华旺路-终点)东南侧人行道上设有1.2x1.2电力电缆沟，道路两侧人行道上架设有10kV架空线.根据<<宝安区电力管网专项规划>>,大浪南路电缆沟规格为1.2x1.2m，设在道路东南侧人行道上.由于道路改造,本次设计拆除现状电缆沟及10kV架空线,并在道路东南侧人行道上新设计1.2x1.2m电缆沟.2.电力电缆沟采用隐蔽型，电缆沟沟内尺寸为1.2x1.2m，沟中心距人行道外边线0.85m。3.电缆沟明设活动盖板宽0.3米，暗设盖板宽0.5米，盖板接缝处用1:2.5水泥砂浆堵抹严密。每隔15米设置5块明装活动盖板，在电力管线过路处设置5块活动盖板(纵向7块)，活动盖板顶与人行道板齐平关图。4.电缆沟过路口段改为电力排管埋地敷设，1.2x1.2m电缆沟改P3×8150∅玻璃钢管混凝土包封埋地敷设。管缝用中砂填充，埋深不低于0.7米.每隔200-250米预留一组横过路管6150∅玻璃钢管,管顶埋深不小于0.7m，过路管端头设电缆井。5.施工时为防止电缆沟积水，电缆沟坡度要求和路坡一致，电缆沟排水要求最低点设排水管,以此为基点每隔一个雨水井及过路管交接处在电缆沟底部埋设塑料增强管u-PVC150∅，按大于0.3%坡度将沟内积水就近排入雨水井内。二、电缆沟及沟槽工程施工方法(一).基本施工顺序1.电力管道第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页施工准备→测量定位→管槽开挖→验槽→基础处理→管道安装→管道包装→隐蔽验收→管槽回填土→单项工程验收。2.电力沟、井施工准备→测量定位→管槽开挖→验槽→基础处理→沟（井）底板砼→沟（井）侧墙砌筑（包括预留、预埋）→沟（井）内抹灰→隐蔽验收→沟（井）顶盖板安装→沟（井）槽回填土→单项工程验收。(二).主要施工方法1.土方开挖电力管槽、沟槽和井室的土方开挖，采用人工配合机械施工，为防止机械施工可能扰动槽底（侧墙）原始土层（压实土层）结构，拟在槽底标高以上和槽底外边线以内留出20cm左右的土层，待机械开挖后，用人工分别清挖至槽底设计高程和槽底外边线。2.管道安装管道安装采用人工安装。下管前，须对槽底的尺寸、高程、坡度、地基和基础的质量进行检查，并报请监理工程师进行检验核定。管道就位后，随时检测管道的轴线、高程和平直度，发现偏差，及时纠正，确保管道排列整齐平顺，接口密封良好。3.沟（井）垫层、压顶砼浇筑沟（井）垫层砼为C10，电缆沟盖板为C25砼全部采用商品砼，机械振捣，人工配合随捣随压实赶光。4.沟（井）侧墙砌筑沟（井）井侧墙砌筑时，对用砖应有所挑选。为确保沟(井)侧墙墙面的垂直度、平整度和直顺度，以及支架预埋位置的准确，砖墙砌筑前，拟先立好皮树杆；砌筑时，坚持三皮一靠，五皮一吊，通过灰缝来调整各层的平直度，力求达到横平竖直，砂浆饱满，内外搭接，上下错缝的基本质量要求。5、侧墙底抹灰侧墙及底采用1：2水泥砂浆抹面，外侧15㎜厚、内侧20㎜厚。6.土方回填由于现场场地的限制，土方的回填压实施工，分层厚度拟控制在25cm（压实厚）以内。第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页三、施工进度计划根据总施工进度安排、结合交通疏导情况，拟于2010年7月20日开工，并计划于2011年5月8日完成。四、项目班子组织结构技术总负责：庄展旭现场总工长：林婵荣质检员：莫芝昌测量负责人：郑奕钟管道班组长：孙林钦电工班：林创杰五、主要施工机械表序号机械名称数量（台）备注1挖掘机3台PC2002砂浆机1台3钢筋切断机1台4钢筋弯曲机15斗车106圆盘锯17发电机130KW8第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页六、质量控制措施1、根据施工图纸要求，结合本工程实际情况，管沟开挖后检查沟槽是否符合施工要求，如果发现垃圾土或人工松填土，必须进行换填或重新处理，直到符合要求为止。2、严格...
