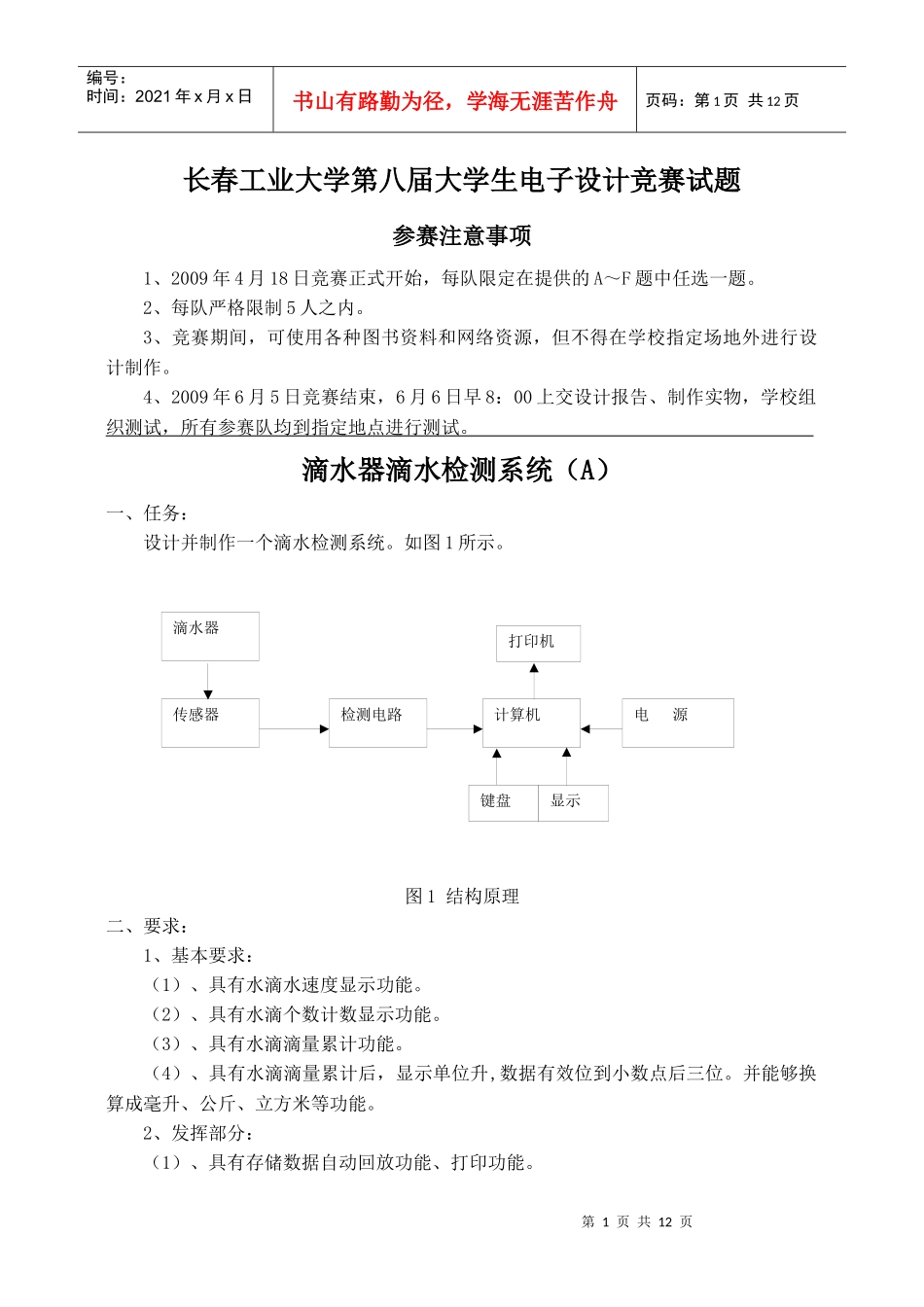

第1页共12页计算机电源检测电路键盘显示打印机传感器滴水器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页长春工业大学第八届大学生电子设计竞赛试题参赛注意事项1、2009年4月18日竞赛正式开始，每队限定在提供的A～F题中任选一题。2、每队严格限制5人之内。3、竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定场地外进行设计制作。4、2009年6月5日竞赛结束，6月6日早8：00上交设计报告、制作实物，学校组织测试，所有参赛队均到指定地点进行测试。滴水器滴水检测系统（A）一、任务：设计并制作一个滴水检测系统。如图1所示。图1结构原理二、要求：1、基本要求：（1）、具有水滴水速度显示功能。（2）、具有水滴个数计数显示功能。（3）、具有水滴滴量累计功能。（4）、具有水滴滴量累计后，显示单位升,数据有效位到小数点后三位。并能够换算成毫升、公斤、立方米等功能。2、发挥部分：（1）、具有存储数据自动回放功能、打印功能。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页（2）、具有精确显示检测的水滴滴水速度和水滴滴量其误差≤1%功能。（3）、具有定时启、停功能，显示数据有效位到小数点后四位。三、评分标准：基本要求项目满分设计与总结报告：方案比较、设计与论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析。50完成第（1）项18完成第（2）项8完成第（3）项8完成第（4）项16发挥部分完成第（1）项20完成第（2）项20完成第（3）项10四、说明：滴水器可选用滴液瓶、滴液管。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页长春工业大学第八届大学生电子设计竞赛试题参赛注意事项1、2009年4月18日竞赛正式开始，每队限定在提供的A～F题中任选一题。2、每队严格限制5人之内。3、竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定场地外进行设计制作。4、2009年6月5日竞赛结束，6月6日早8：00上交设计报告、制作实物，学校组织测试，所有参赛队均到指定地点进行测试。自动定量水温控制器（B）一、任务有A、B、C三个水容器，A为供热水容器，B为供冷水容器，C为冷热水混合容器。工作原理是由A容器向C容器注入热水（温度任意，但要高于C容器目标温度），B容器向C容器注入冷水（温度任意，但要不高于C容器目标温度）。要求在C容器中冷热水混合后总体积（或液位高度）固定不变，并且C容器中水的温度能够在40-60℃之间任意设定。A、B容器的大小不限，C容器的高度大于10cm，口直径大于5cm。二、要求1、基本要求（1）能够通过键盘设定C容器的目标温度，按开始键开始工作。（2）C容器中水的温度误差小于±2℃（3）C容器中水的高度误差小于±1cm（4）实时显示C容器中水的温度。2、发挥部分（1）按开始键工作，计时并显示工作时间。（2）C容器中水的温度误差小于±1℃第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页（3）C容器中水的高度误差小于±0.2cm（4）实时显示A、B、C三个容器中水的温度。（5）其它创新。三、评分标准：基本要求项目满分设计与总结报告：方案比较、设计与论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析。50完成第（1）项15完成第（2）项15完成第（3）项10完成第（4）项10发挥部分完成第（1）项10完成第（2）项10完成第（3）项10完成第（4）项10完成第（5）项10四、说明1、自动定量水温控制器为一独立控制器，只允许在最小系统板基础上实现全部功能。2、在高（50～60℃），低（40～50℃）两个温度段内分别设置目标温度并进行测试，在温度精度和高度精度相同的情况下，按实现控制要求的时间快慢排序。3、按开始键之前C容器应清空，整个控制过程中只能向其中注入冷水或热水，不允许把水从C容器中移出。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页长春工业大学第八届大学生电子设计竞赛试题参赛注意事项1、2009年4月18日...
