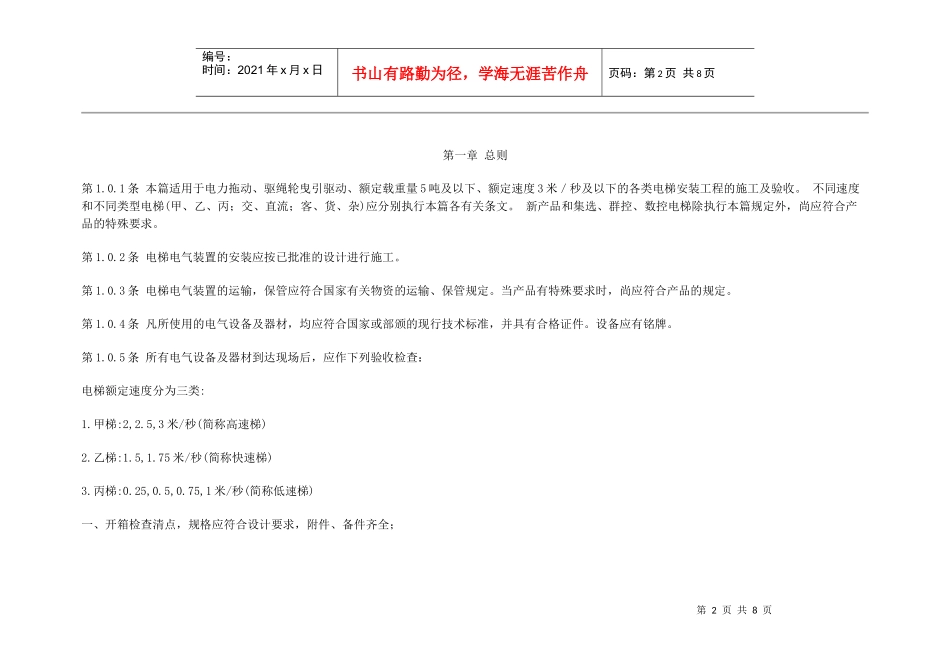

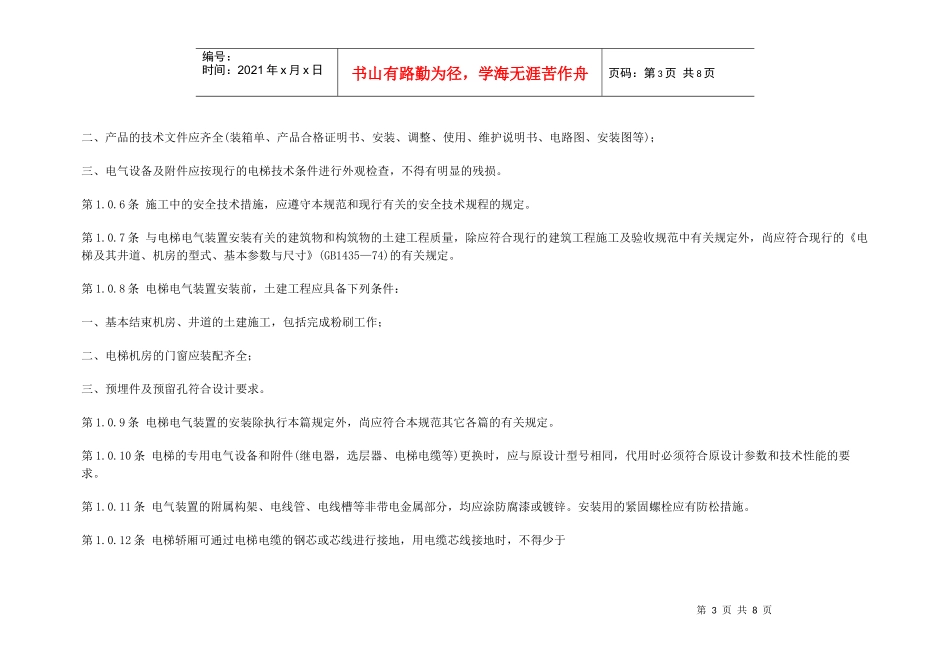

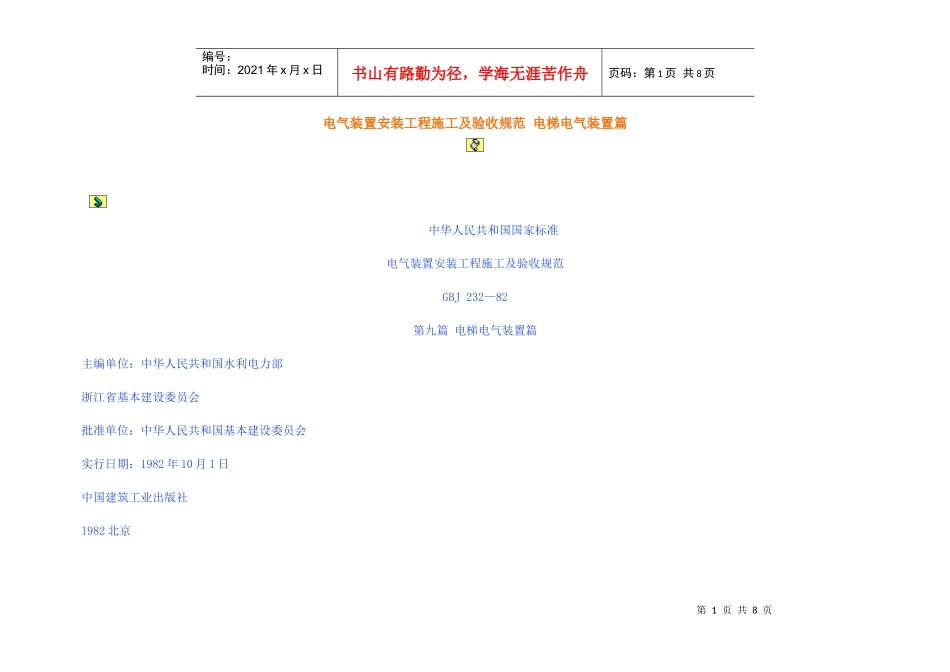

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电气装置安装工程施工及验收规范电梯电气装置篇中华人民共和国国家标准电气装置安装工程施工及验收规范GBJ232—82第九篇电梯电气装置篇主编单位：中华人民共和国水利电力部浙江省基本建设委员会批准单位：中华人民共和国基本建设委员会实行日期：1982年10月1日中国建筑工业出版社1982北京第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页第一章总则第1.0.1条本篇适用于电力拖动、驱绳轮曳引驱动、额定载重量5吨及以下、额定速度3米／秒及以下的各类电梯安装工程的施工及验收。不同速度和不同类型电梯(甲、乙、丙；交、直流；客、货、杂)应分别执行本篇各有关条文。新产品和集选、群控、数控电梯除执行本篇规定外，尚应符合产品的特殊要求。第1.0.2条电梯电气装置的安装应按已批准的设计进行施工。第1.0.3条电梯电气装置的运输，保管应符合国家有关物资的运输、保管规定。当产品有特殊要求时，尚应符合产品的规定。第1.0.4条凡所使用的电气设备及器材，均应符合国家或部颁的现行技术标准，并具有合格证件。设备应有铭牌。第1.0.5条所有电气设备及器材到达现场后，应作下列验收检查：电梯额定速度分为三类:1.甲梯:2,2.5,3米/秒(简称高速梯)2.乙梯:1.5,1.75米/秒(简称快速梯)3.丙梯:0.25,0.5,0.75,1米/秒(简称低速梯)一、开箱检查清点，规格应符合设计要求，附件、备件齐全；第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页二、产品的技术文件应齐全(装箱单、产品合格证明书、安装、调整、使用、维护说明书、电路图、安装图等)；三、电气设备及附件应按现行的电梯技术条件进行外观检查，不得有明显的残损。第1.0.6条施工中的安全技术措施，应遵守本规范和现行有关的安全技术规程的规定。第1.0.7条与电梯电气装置安装有关的建筑物和构筑物的土建工程质量，除应符合现行的建筑工程施工及验收规范中有关规定外，尚应符合现行的《电梯及其井道、机房的型式、基本参数与尺寸》(GB1435—74)的有关规定。第1.0.8条电梯电气装置安装前，土建工程应具备下列条件：一、基本结束机房、井道的土建施工，包括完成粉刷工作；二、电梯机房的门窗应装配齐全；三、预埋件及预留孔符合设计要求。第1.0.9条电梯电气装置的安装除执行本篇规定外，尚应符合本规范其它各篇的有关规定。第1.0.10条电梯的专用电气设备和附件(继电器，选层器、电梯电缆等)更换时，应与原设计型号相同，代用时必须符合原设计参数和技术性能的要求。第1.0.11条电气装置的附属构架、电线管、电线槽等非带电金属部分，均应涂防腐漆或镀锌。安装用的紧固螺栓应有防松措施。第1.0.12条电梯轿厢可通过电梯电缆的钢芯或芯线进行接地，用电缆芯线接地时，不得少于第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页2根。第1.0.13条电梯电气装置安装工程在施工及交接验收时，应进行下列检查：一、竣工的工程是否符合设计；二、工程质量是否符合规定；三、调整、试验项目及其结果，是否符合本规范规定；四、按本篇规定提出的技术资料和文件是否安全。第二章配线第2.0.1条电梯电气装置中的配线，应使用额定电压不低于500伏的铜芯导线。第2.0.2条导线(除电缆外)不得直接敷设在建筑物和轿厢上。机房和井道内的配线，宜使用电线管和电线槽保护，但在井道内严禁使用可燃性材料制成的管、槽。不易受机械损伤和较短分支处，可使用软管保护。第2.0.3条电梯的供电电源宜以专用开关单独供给。电源线不得和其它导线敷设于同一电线管或电线槽中。电源进入机房后，应在靠近门的便于操作处，每台电梯分设动力和照明开关。第2.0.4条动力和控制线路宜分别敷设；微信号及电子线路应按产品要求单独敷设或采取抗干扰措施。第2.0.5条机房和井道内的电线管、电线槽、电梯电缆架、箱、盒等与可移动的轿厢、钢绳、软电缆等的距离；机房内不应小于50毫米；井道内不应小于20毫米。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为...
