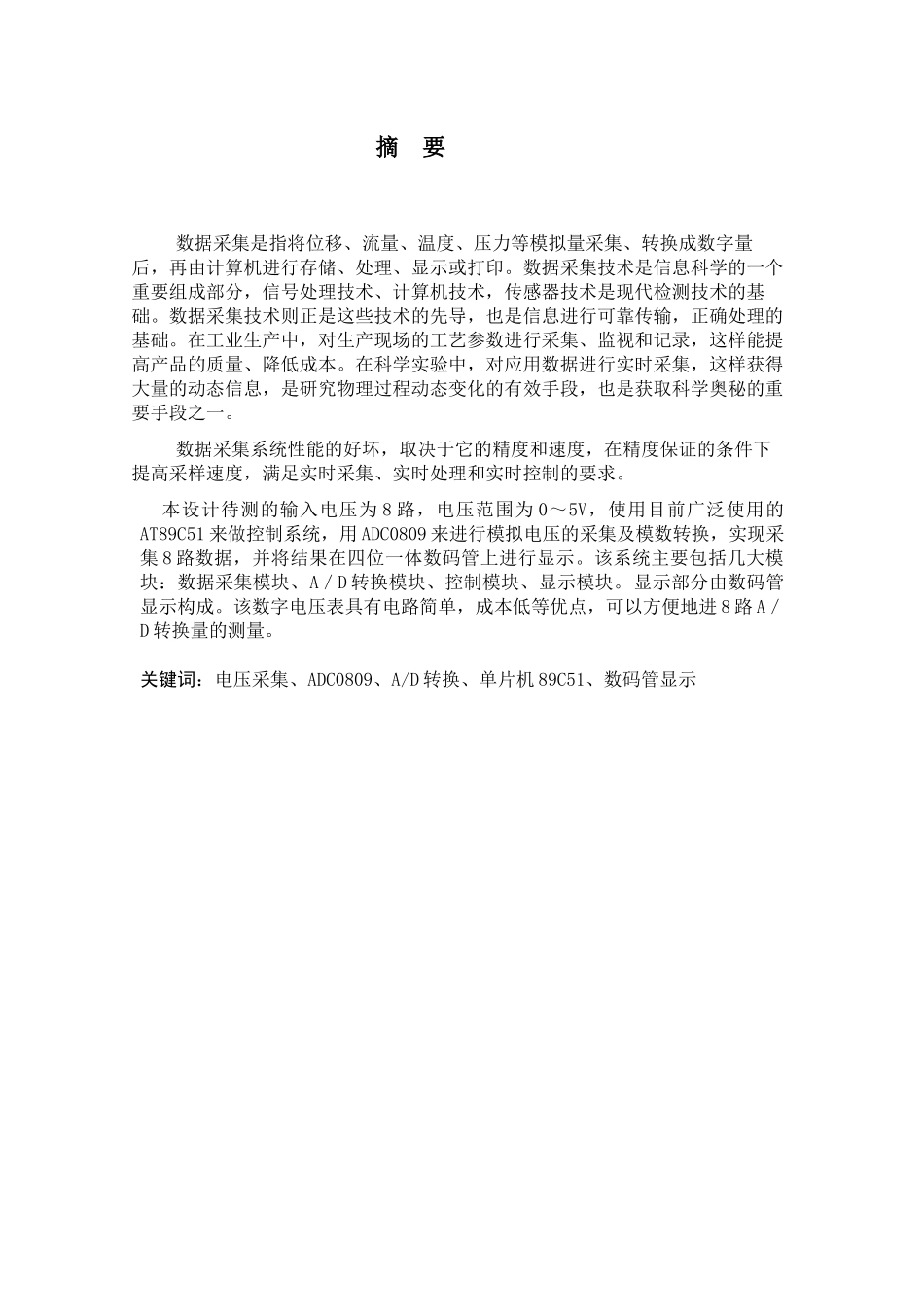

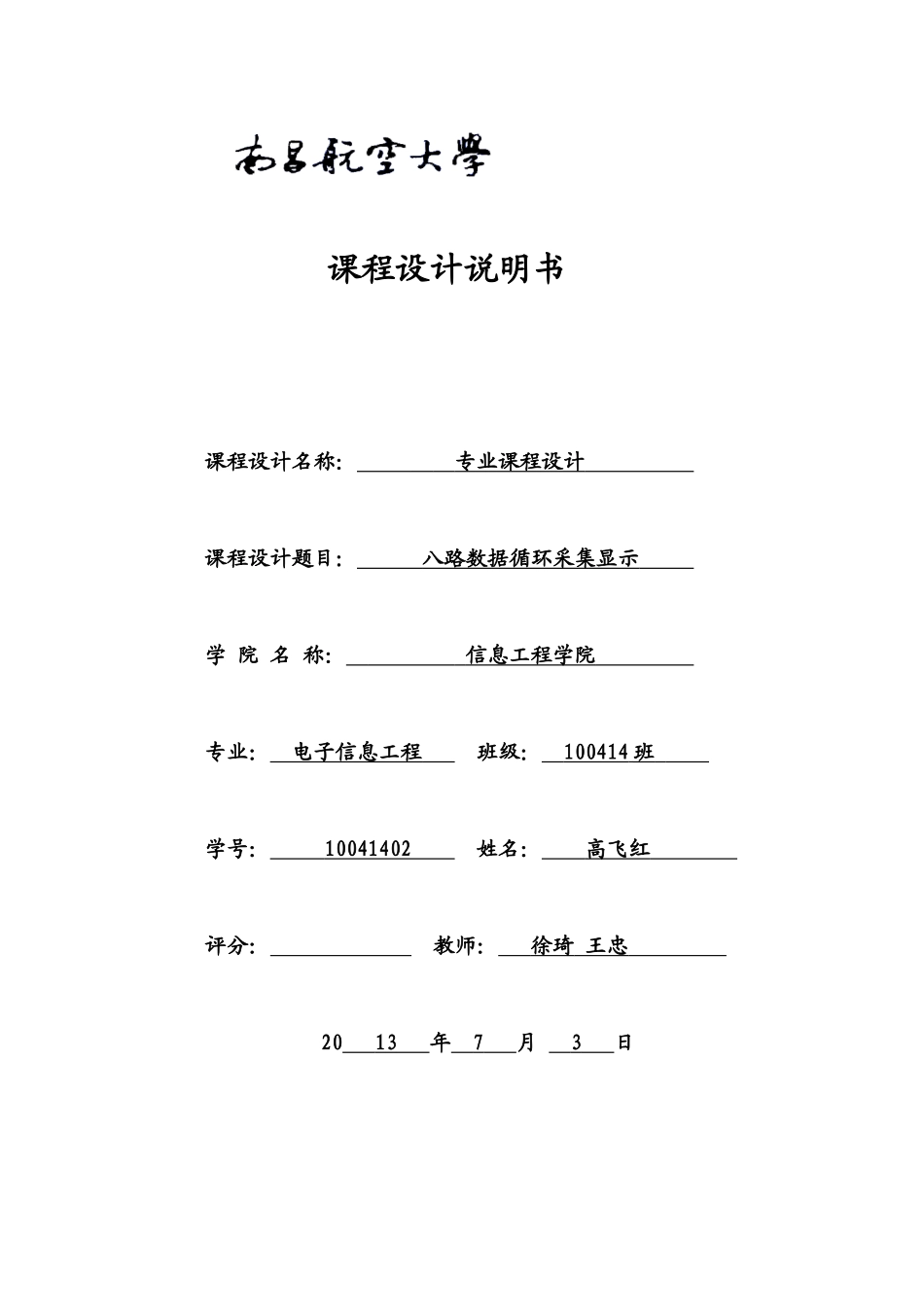

课程设计说明书课程设计名称：专业课程设计课程设计题目：八路数据循环采集显示学院名称：信息工程学院专业：电子信息工程班级：100414班学号：10041402姓名：高飞红评分：教师：徐琦王忠2013年7月3日摘要数据采集是指将位移、流量、温度、压力等模拟量采集、转换成数字量后，再由计算机进行存储、处理、显示或打印。数据采集技术是信息科学的一个重要组成部分，信号处理技术、计算机技术，传感器技术是现代检测技术的基础。数据采集技术则正是这些技术的先导，也是信息进行可靠传输，正确处理的基础。在工业生产中，对生产现场的工艺参数进行采集、监视和记录，这样能提高产品的质量、降低成本。在科学实验中，对应用数据进行实时采集，这样获得大量的动态信息，是研究物理过程动态变化的有效手段，也是获取科学奥秘的重要手段之一。数据采集系统性能的好坏，取决于它的精度和速度，在精度保证的条件下提高采样速度，满足实时采集、实时处理和实时控制的要求。本设计待测的输入电压为8路，电压范围为0～5V，使用目前广泛使用的AT89C51来做控制系统，用ADC0809来进行模拟电压的采集及模数转换，实现采集8路数据，并将结果在四位一体数码管上进行显示。该系统主要包括几大模块：数据采集模块、A／D转换模块、控制模块、显示模块。显示部分由数码管显示构成。该数字电压表具有电路简单，成本低等优点，可以方便地进8路A／D转换量的测量。关键词：电压采集、ADC0809、A/D转换、单片机89C51、数码管显示目录第一章设计内容及要求…………………………………………………………11.1设计要求…………………………………………………………………11.2提高要求…………………………………………………………………1第二章系统框图与工作原理………………………………………………………22.1硬件组成框图………………………………………………………………22.2软件系统框图………………………………………………………………32.3工作原理分析……………………………………………………………4第三章器件说明……………………………………………………………………53.1ADC0809模数转换芯片…………………………………………………53.2AT89C51单片机……………………………………………………………63.34个共阴7段数码管显示器………………………………………………7第四章硬件各模块设计说明………………………………………………………94.1模拟数据输入电路……………………………………………………………94.2AD转换电路…………………………………………………………………94.3数码管显示电路……………………………………………………………104.4方式控制电路………………………………………………………………11第五章软件子程序设计说明…………………………………………………135.1ADC模数转换程序…………………………………………………………135.2数据处理子程序……………………………………………………………145.3数码管显示程序…………………………………………………………16第六章系统调试及结果分析…………………………………………………196.1硬件调试及分析…………………………………………………………196.2软件调试及分析…………………………………………………………206.3调试结果…………………………………………………………………20结论…………………………………………………………………………………22参考文献…………………………………………………………………………23附录1八路数据采集的原理总图………………………………………………24附录2程序清单及注释…………………………………………………………25第0页共35页8路模拟量变换器单片机显示器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共35页第一章设计内容及要求1.1设计要求（1）对8路模拟电压信号进行采集并循环显示（2）模拟电压变换范围为：0–5V（3）测量精度小于±2%（4）测量温度用3位LED显示器显示，1位显示循环通道1.2提高要求（1）通过按键模块的操作可以选...
