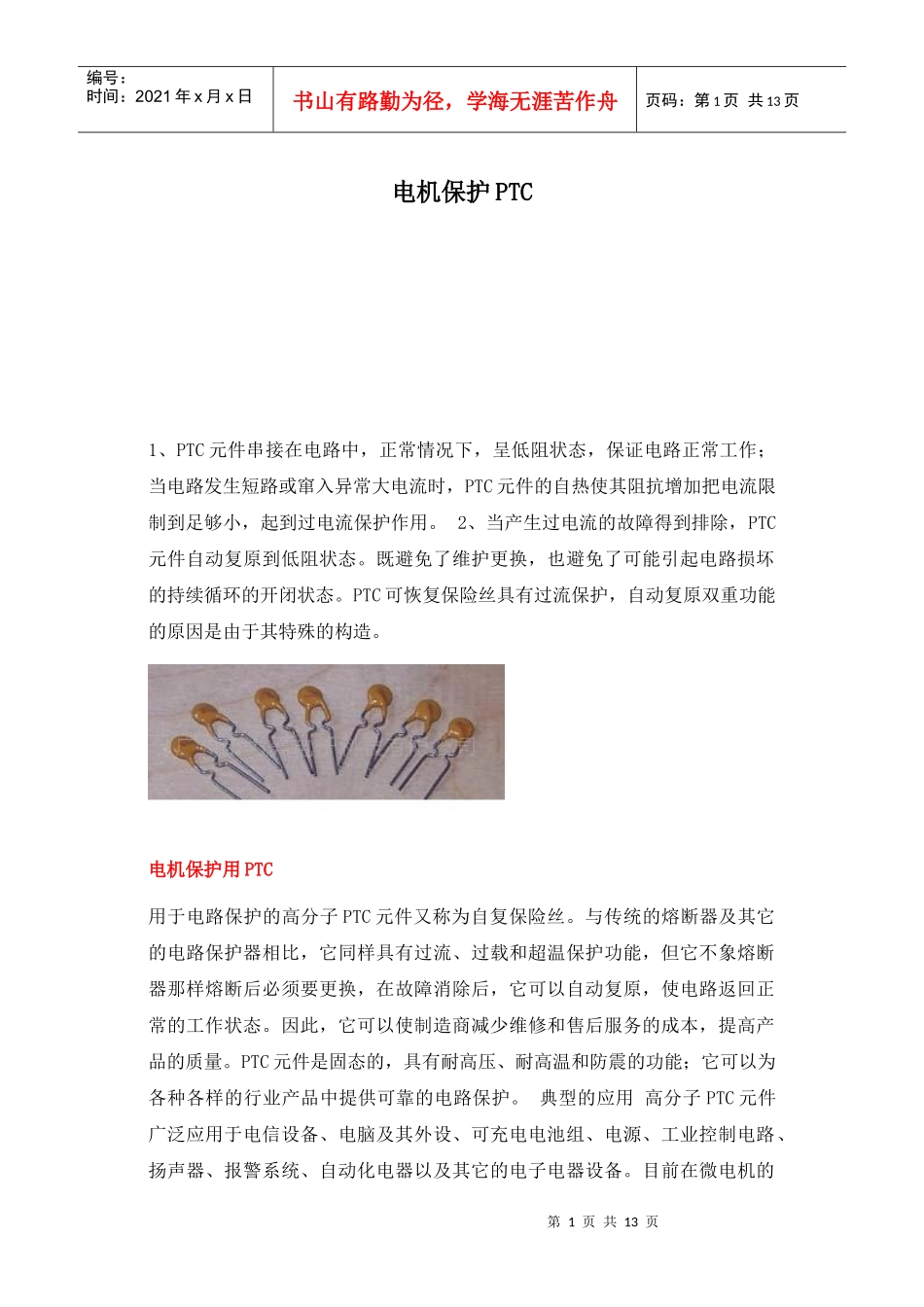

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页电机保护PTC1、PTC元件串接在电路中，正常情况下，呈低阻状态，保证电路正常工作；当电路发生短路或窜入异常大电流时，PTC元件的自热使其阻抗增加把电流限制到足够小，起到过电流保护作用。2、当产生过电流的故障得到排除，PTC元件自动复原到低阻状态。既避免了维护更换，也避免了可能引起电路损坏的持续循环的开闭状态。PTC可恢复保险丝具有过流保护，自动复原双重功能的原因是由于其特殊的构造。电机保护用PTC用于电路保护的高分子PTC元件又称为自复保险丝。与传统的熔断器及其它的电路保护器相比，它同样具有过流、过载和超温保护功能，但它不象熔断器那样熔断后必须要更换，在故障消除后，它可以自动复原，使电路返回正常的工作状态。因此，它可以使制造商减少维修和售后服务的成本，提高产品的质量。PTC元件是固态的，具有耐高压、耐高温和防震的功能；它可以为各种各样的行业产品中提供可靠的电路保护。典型的应用高分子PTC元件广泛应用于电信设备、电脑及其外设、可充电电池组、电源、工业控制电路、扬声器、报警系统、自动化电器以及其它的电子电器设备。目前在微电机的第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页过载保护上也得到了很好的应用如：汽车玻窗电机和变压器保护及家用电器微电机的保护。PTC热敏电阻的分类热敏电阻是敏感元件的一类,其电阻值会随着热敏电阻本体温度的变化呈现出阶跃性的变化,具有半导体特性.热敏电阻按照温度系数的不同分为:正温度系数热敏电阻(简称PTC热敏电阻)负温度系数热敏电阻(简称NTC热敏电阻)PTC热敏电阻PTC是PositiveTemperatureCoefficient的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件.通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时,它的电阻值随着温度的升高呈阶跃性的增高.PTC热敏电阻根据其材质的不同分为:陶瓷PTC热敏电阻有机高分子PTC热敏电阻PTC热敏电阻根据其用途的不同分为:自动消磁用PTC热敏电阻延时启动用PTC热敏电阻恒温加热用PTC热敏电阻第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页过流保护用PTC热敏电阻过热保护用PTC热敏电阻传感器用PTC热敏电阻一般情况下,有机高分子PTC热敏电阻适合过流保护用途,陶瓷PTC热敏电阻可适用于以上所列各种用途.NTC热敏电阻NTC是NegativeTemperatureCoefficient的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件.通常我们提到的NTC是指负温度系数热敏电阻,简称NTC热敏电阻.NTC热敏电阻是一种典型具有温度敏感性的半导体电阻,它的电阻值随着温度的升高呈阶跃性的减小.NTC热敏电阻是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的.这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料.温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低.NTC热敏电阻根据其用途的不同分为:功率型NTC热敏电阻补偿型NTC热敏电阻测温型NTC热敏电阻第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页PTC热敏电阻的应用PTC热敏电阻的应用用途阻-温特性伏-安特性电流-时间特性传感器温度补偿过载保护恒温加热暖风自动消磁电机启动延时彩电●●●彩显●●程控交换机●●节能灯●电热驱蚊器●家用暖风机●●●通信机●●电冰箱●冷暖空调●●变压器●音响设备●●●第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页按摩椅●冷库●●烘鞋器●去湿机●●电扇●电饭煲●●电热靴●电热碟●干燥机●●●干衣机●●暖房机●●●●静脉注射加热●轻便塑料封口机●汽车低温启动器●蒸汽发生器●汽车燃油加热器●第6页共13页第5页共13页编号：时间：2021年x月x日书山...
