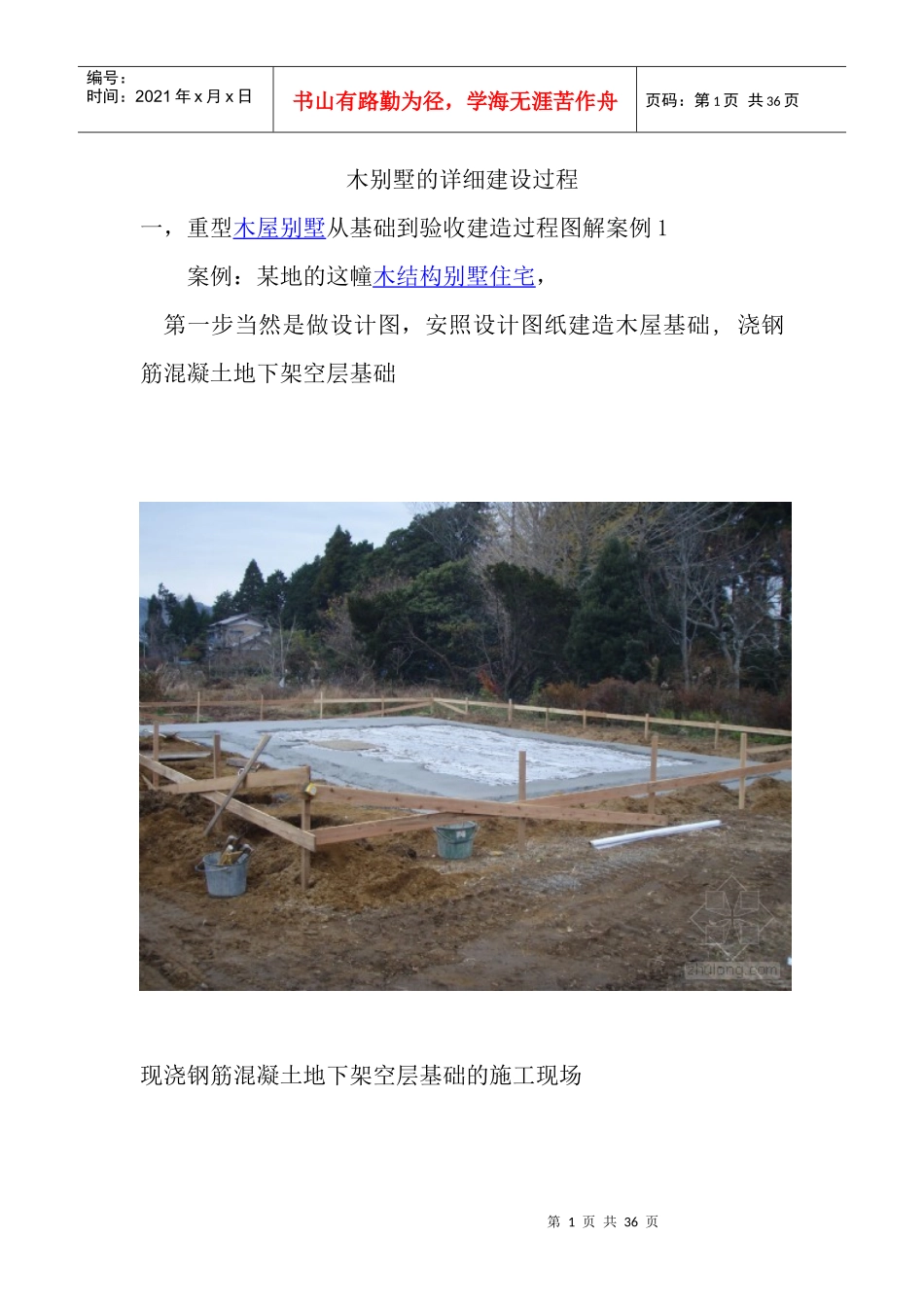

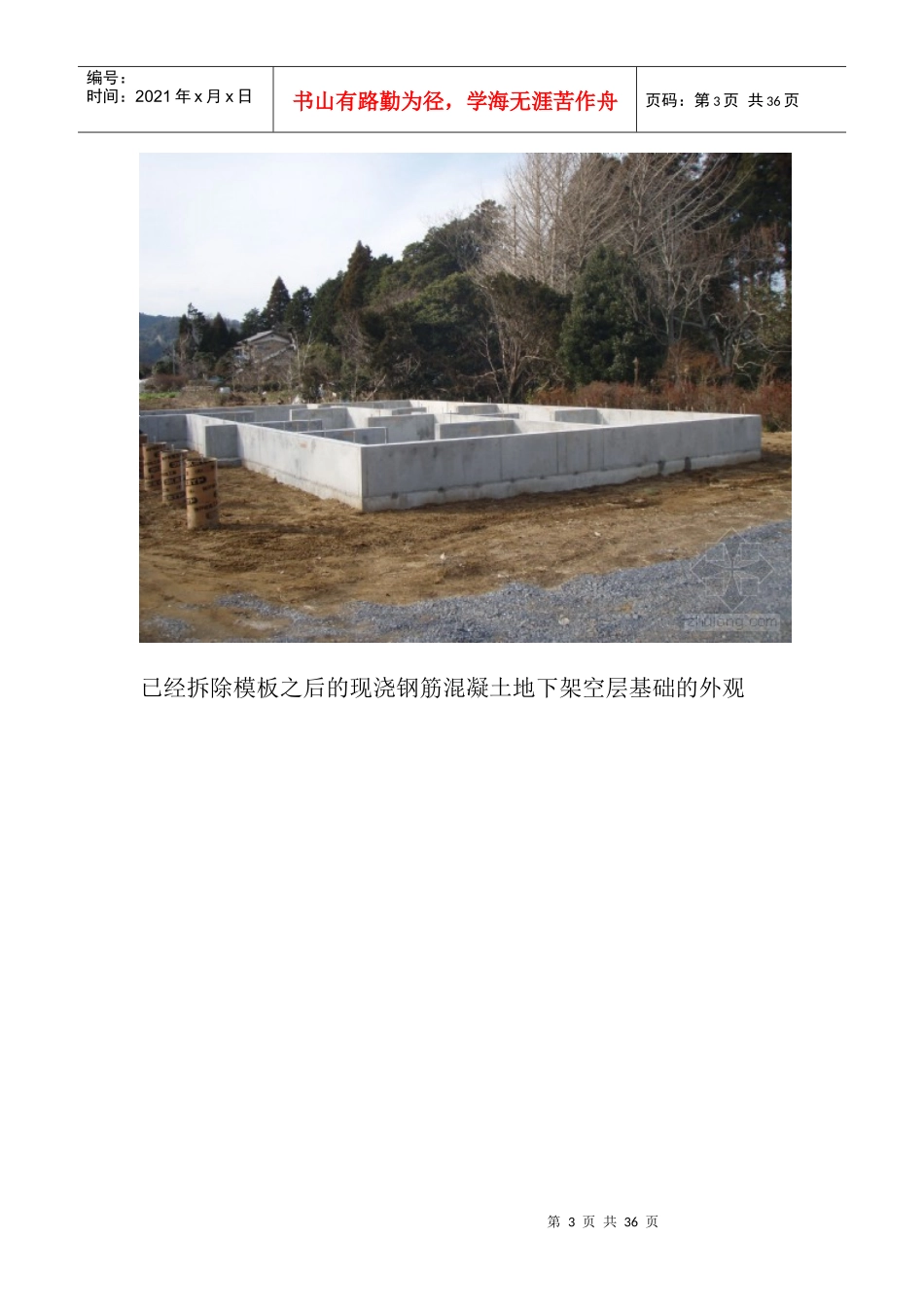

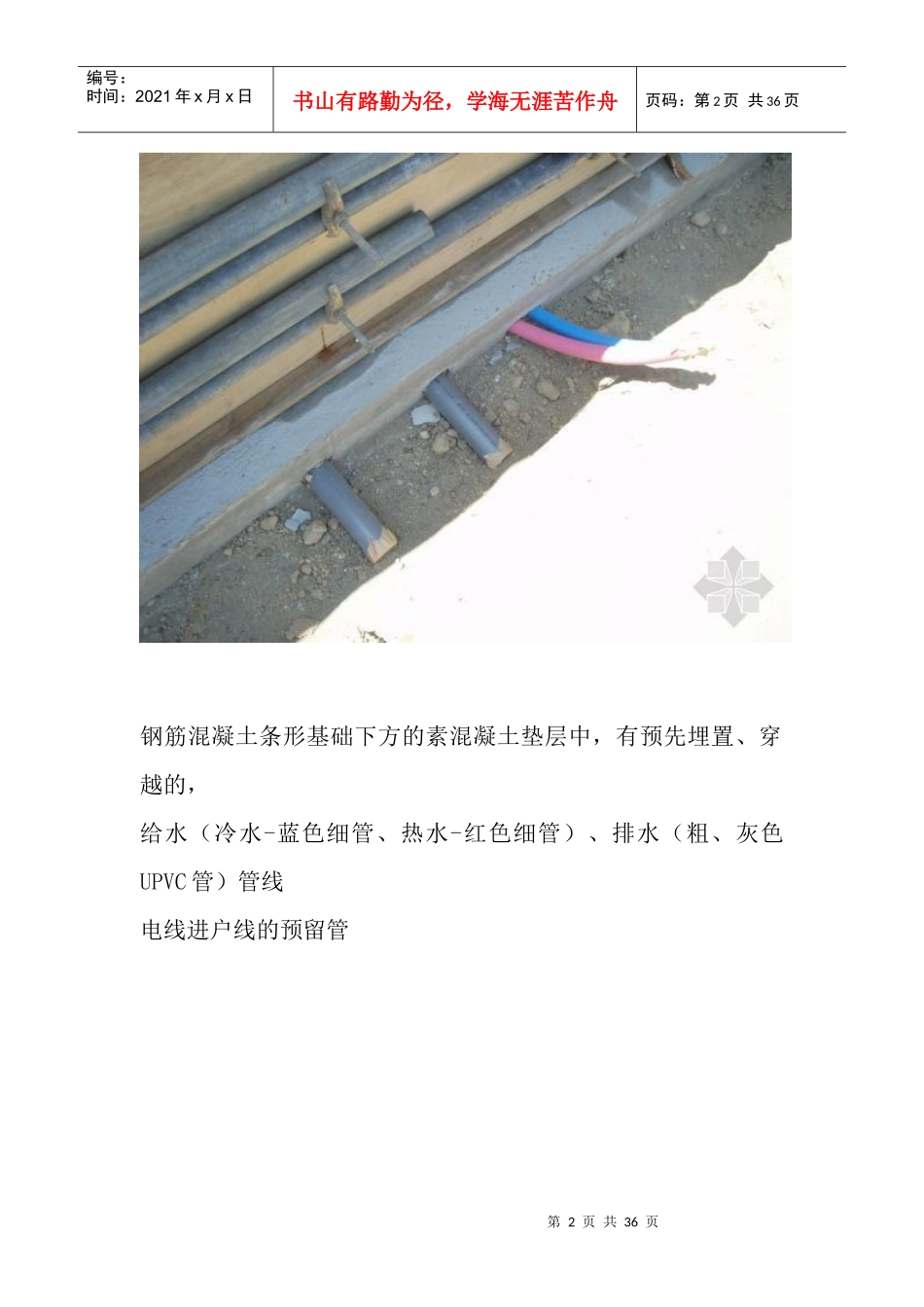

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页木别墅的详细建设过程一，重型木屋别墅从基础到验收建造过程图解案例1案例：某地的这幢木结构别墅住宅，第一步当然是做设计图，安照设计图纸建造木屋基础,浇钢筋混凝土地下架空层基础现浇钢筋混凝土地下架空层基础的施工现场第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页钢筋混凝土条形基础下方的素混凝土垫层中，有预先埋置、穿越的，给水（冷水-蓝色细管、热水-红色细管）、排水（粗、灰色UPVC管）管线电线进户线的预留管第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页已经拆除模板之后的现浇钢筋混凝土地下架空层基础的外观第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页第5页共36页第4页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共36页地下架空层混凝土基础墙的顶面，预留镀锌钢制螺栓，后续施工时，将与上部木结构墙体进行连接固定。第6页共36页第5页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共36页公司加工好的原木原料，运进施工现场。第7页共36页第6页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共36页进行材料分捡第8页共36页第7页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共36页基础之上要铺防水材料第9页共36页第8页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共36页然后再摆放、固定、连接木质材料第10页共36页第9页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共36页本案别墅基础，墙角位置，木质土台构件的，搭接特写。第11页共36页第10页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共36页小尺寸辅助木料第12页共36页第11页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共36页木别墅墙体结构搭建施工进行之中.第13页共36页第12页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共36页天然实木木材承重墙体，搭建施工现场。第14页共36页第13页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共36页施工现场的四周，已经搭建钢管脚手架。第15页共36页第14页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共36页别墅一楼位置，施工现现场。第16页共36页第15页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共36页第17页共36页第16页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共36页第18页共36页第17页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共36页木墙墙体中的，起竖向连接作用的，加长镀锌钢制螺栓，正在紧固中。第19页共36页第18页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共36页第20页共36页第19页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共36页二楼楼面结构施工完毕之后，开始进行二楼位置墙体的搭建施工。第21页共36页第20页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共36页二楼楼面结构，施工现场局部特写。第22页共36页第21页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共36页从图中可以看出，集成木材大梁构件，两端分别支撑在墙体上，并使用钢制镀锌U型托架，辅助加固。木别墅住宅阁楼位置的内部空间一角第23页共36页第22页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共36页第24页共36页第23页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第24页共36页阁楼内...
