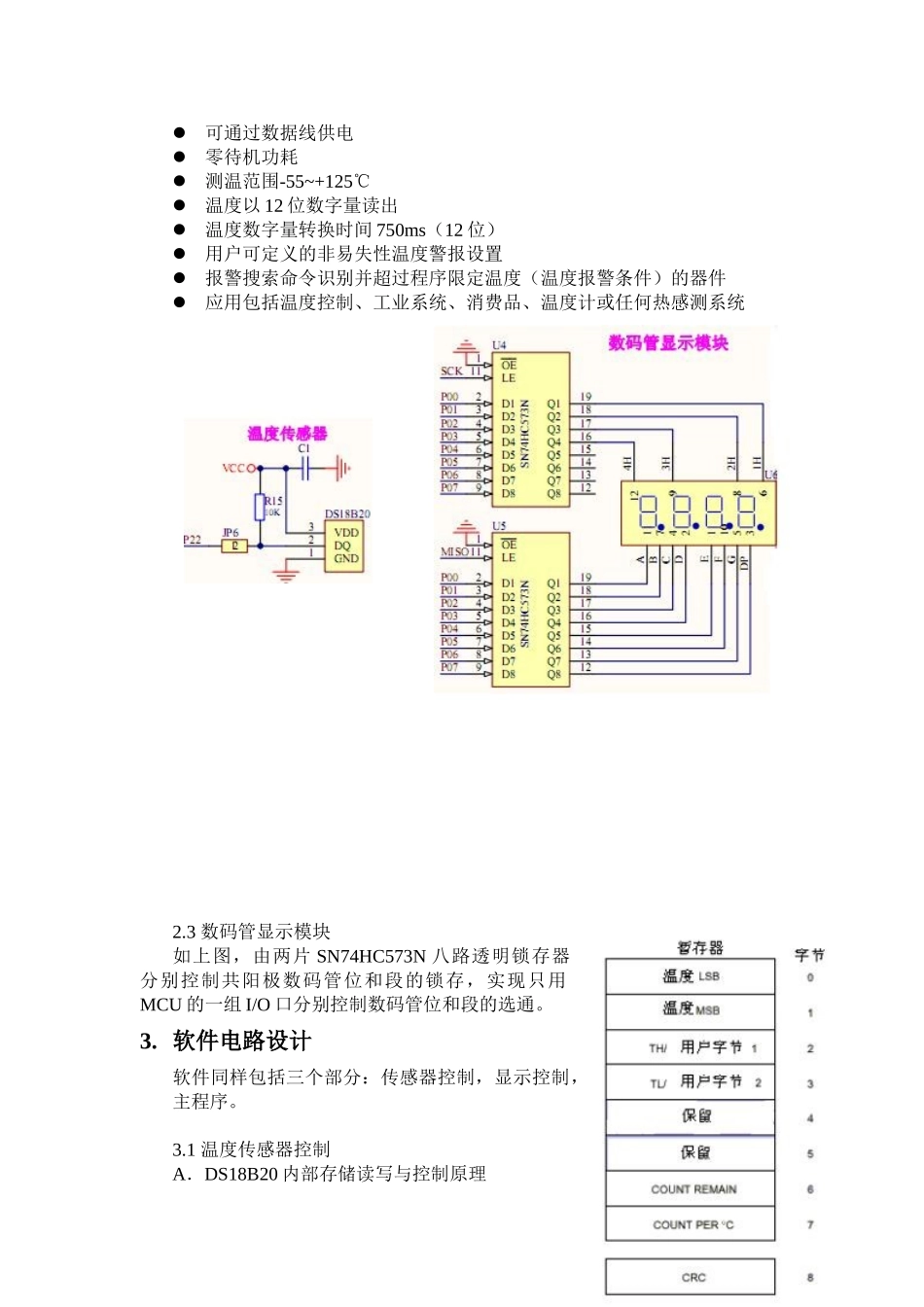

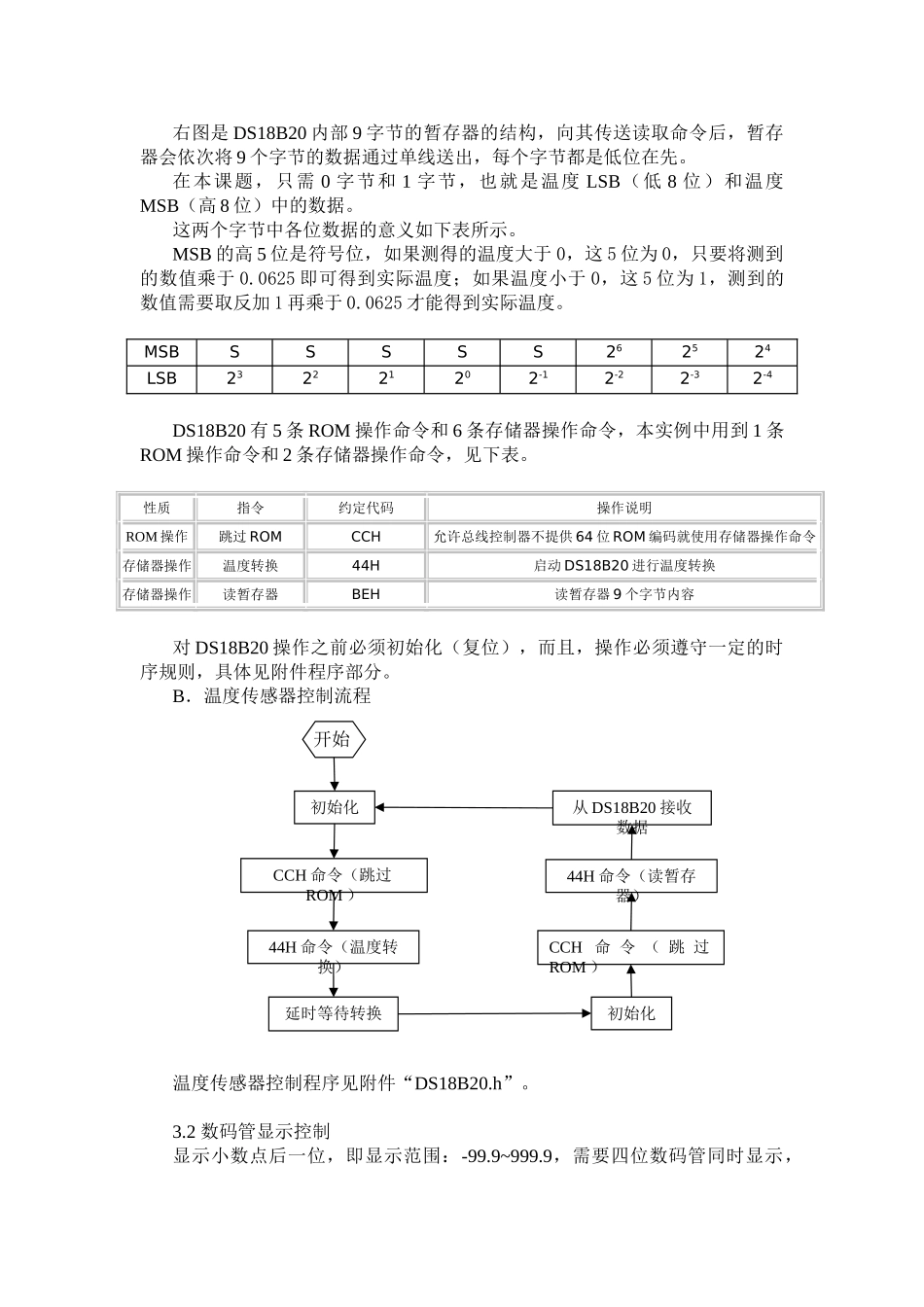

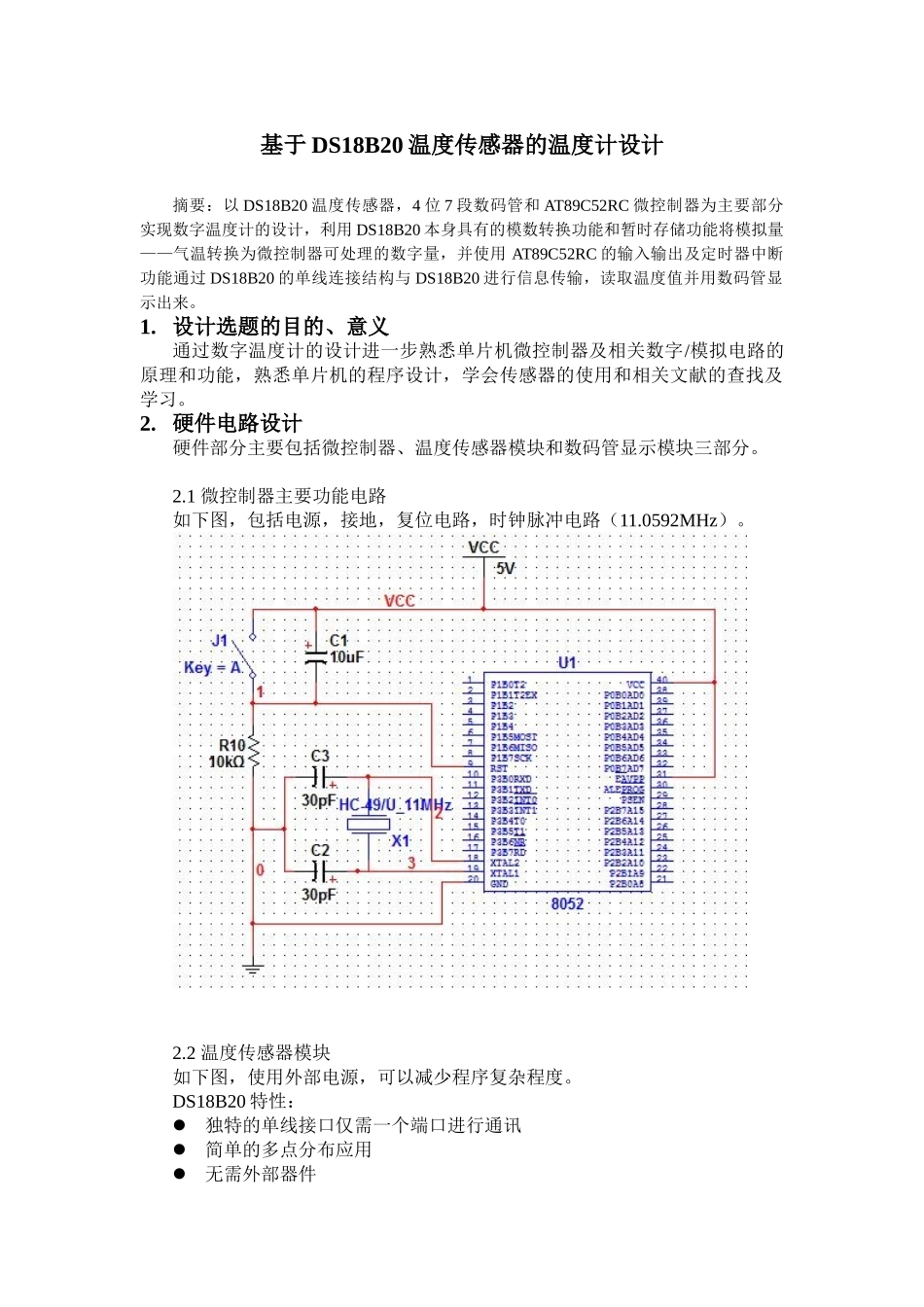

基于DS18B20温度传感器的温度计设计摘要：以DS18B20温度传感器，4位7段数码管和AT89C52RC微控制器为主要部分实现数字温度计的设计，利用DS18B20本身具有的模数转换功能和暂时存储功能将模拟量——气温转换为微控制器可处理的数字量，并使用AT89C52RC的输入输出及定时器中断功能通过DS18B20的单线连接结构与DS18B20进行信息传输，读取温度值并用数码管显示出来。1.设计选题的目的、意义通过数字温度计的设计进一步熟悉单片机微控制器及相关数字/模拟电路的原理和功能，熟悉单片机的程序设计，学会传感器的使用和相关文献的查找及学习。2.硬件电路设计硬件部分主要包括微控制器、温度传感器模块和数码管显示模块三部分。2.1微控制器主要功能电路如下图，包括电源，接地，复位电路，时钟脉冲电路（11.0592MHz）。2.2温度传感器模块如下图，使用外部电源，可以减少程序复杂程度。DS18B20特性：独特的单线接口仅需一个端口进行通讯简单的多点分布应用无需外部器件可通过数据线供电零待机功耗测温范围-55~+125℃温度以12位数字量读出温度数字量转换时间750ms（12位）用户可定义的非易失性温度警报设置报警搜索命令识别并超过程序限定温度（温度报警条件）的器件应用包括温度控制、工业系统、消费品、温度计或任何热感测系统2.3数码管显示模块如上图，由两片SN74HC573N八路透明锁存器分别控制共阳极数码管位和段的锁存，实现只用MCU的一组I/O口分别控制数码管位和段的选通。3.软件电路设计软件同样包括三个部分：传感器控制，显示控制，主程序。3.1温度传感器控制A．DS18B20内部存储读写与控制原理右图是DS18B20内部9字节的暂存器的结构，向其传送读取命令后，暂存器会依次将9个字节的数据通过单线送出，每个字节都是低位在先。在本课题，只需0字节和1字节，也就是温度LSB（低8位）和温度MSB（高8位）中的数据。这两个字节中各位数据的意义如下表所示。MSB的高5位是符号位，如果测得的温度大于0，这5位为0，只要将测到的数值乘于0.0625即可得到实际温度；如果温度小于0，这5位为1，测到的数值需要取反加1再乘于0.0625才能得到实际温度。MSBSSSSS262524LSB232221202-12-22-32-4DS18B20有5条ROM操作命令和6条存储器操作命令，本实例中用到1条ROM操作命令和2条存储器操作命令，见下表。性质指令约定代码操作说明ROM操作跳过ROMCCH允许总线控制器不提供64位ROM编码就使用存储器操作命令存储器操作温度转换44H启动DS18B20进行温度转换存储器操作读暂存器BEH读暂存器9个字节内容对DS18B20操作之前必须初始化（复位），而且，操作必须遵守一定的时序规则，具体见附件程序部分。B．温度传感器控制流程温度传感器控制程序见附件“DS18B20.h”。3.2数码管显示控制显示小数点后一位，即显示范围：-99.9~999.9，需要四位数码管同时显示，开始CCH命令（跳过ROM）44H命令（温度转换）初始化延时等待转换初始化CCH命令（跳过ROM）44H命令（读暂存器）从DS18B20接收数据短时内连续扫描4位数码管，视觉效果即为同时显示。流程图如下。数码管显示程序见附件“numled.h”。3.3主程序不断显示温度值，同时利用定时器中断控制温度传感器，每当中断到达且判断条件（转换时间完毕）符合时从DS18B20接收并转换数据并使其复位和再一次转换温度数值，中断结束等待下一次中断流程图如下，程序见附件“温度计.c”。总结该项目的重点，同时也是耗时最长的难点在于搞清楚DS18B20的工作原理及工作方式，其难在涉及到比较多的基础硬件控制，而这是C语言学习者相对汇编语言学习者来说比较吃力的地方，其次还有DS18B20读写时序控制规则也是比较耗时的地方，我们通过不断地开始百位选通信号十位显示信号百位显示信号十位选通信号个位选通信号0.1位显示信号0.1位选通信号个位显示信号开始设置定时器及中断初始状态数码管显示温度值初始化DS18B20S开始温度转换定时器开启中断开始定时器复位温度转换时间完毕？从DS18B20接收数据转换并储存数据中断结束，返回是否修改测试和借鉴网络已有实例解决。附件目录：<温度计.c>File:<温度计.c>#include#include"userlib....
