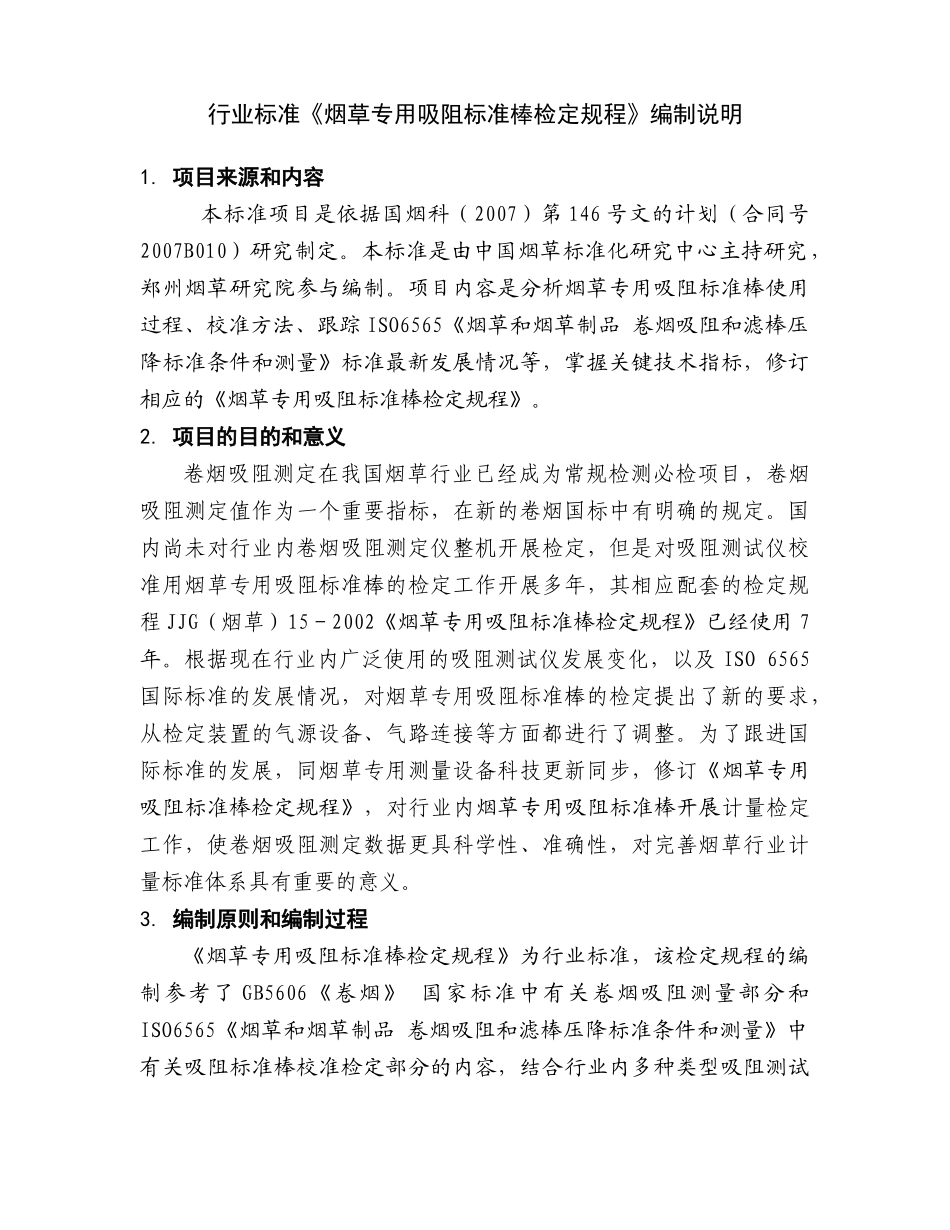

行业标准《烟草专用吸阻标准棒检定规程》编制说明1.项目来源和内容本标准项目是依据国烟科（2007）第146号文的计划（合同号2007B010）研究制定。本标准是由中国烟草标准化研究中心主持研究，郑州烟草研究院参与编制。项目内容是分析烟草专用吸阻标准棒使用过程、校准方法、跟踪ISO6565《烟草和烟草制品卷烟吸阻和滤棒压降标准条件和测量》标准最新发展情况等，掌握关键技术指标，修订相应的《烟草专用吸阻标准棒检定规程》。2.项目的目的和意义卷烟吸阻测定在我国烟草行业已经成为常规检测必检项目，卷烟吸阻测定值作为一个重要指标，在新的卷烟国标中有明确的规定。国内尚未对行业内卷烟吸阻测定仪整机开展检定，但是对吸阻测试仪校准用烟草专用吸阻标准棒的检定工作开展多年，其相应配套的检定规程JJG（烟草）15－2002《烟草专用吸阻标准棒检定规程》已经使用7年。根据现在行业内广泛使用的吸阻测试仪发展变化，以及ISO6565国际标准的发展情况，对烟草专用吸阻标准棒的检定提出了新的要求，从检定装置的气源设备、气路连接等方面都进行了调整。为了跟进国际标准的发展，同烟草专用测量设备科技更新同步，修订《烟草专用吸阻标准棒检定规程》，对行业内烟草专用吸阻标准棒开展计量检定工作，使卷烟吸阻测定数据更具科学性、准确性，对完善烟草行业计量标准体系具有重要的意义。3.编制原则和编制过程《烟草专用吸阻标准棒检定规程》为行业标准，该检定规程的编制参考了GB5606《卷烟》国家标准中有关卷烟吸阻测量部分和ISO6565《烟草和烟草制品卷烟吸阻和滤棒压降标准条件和测量》中有关吸阻标准棒校准检定部分的内容，结合行业内多种类型吸阻测试第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页仪吸阻标准棒使用情况，制定相应的技术指标，修订编制完成标准送审稿。4.标准送审稿的内容说明烟草专用吸阻标准棒是烟草专用吸阻测试仪上使用的标准器具。烟草专用吸阻标准棒的检定是在气体流量为（17.5±0.3）ml/s的条件下，对气路中烟草专用吸阻标准棒两端的压差值进行的测量,通过计算得出烟草专用吸阻标准棒的检定值。4.1检定装置《烟草专用吸阻标准棒检定规程》检定装置主要是由专用恒流发生装置、专用夹具以及压差计组成。专用恒流发生装置可采用活塞驱动或临界流量孔驱动两种工作原理。A活塞驱动方式下计量设备校准方法采用下列步骤：A.1按照图A.1将活塞式恒流发生器、压差计、专用夹具等连接为测量烟草专用吸阻标准棒吸阻值的气路，并进行检漏，确保整个气路连接无泄漏。图A.1（活塞驱动）设备连接示意图1——活塞式恒流发生器；2——专用夹具；3——专用吸阻标准棒；4——压差计第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页A.2打开专用恒流发生器电源,设定预热时间为30min，按“预热”按钮进行预热操作30min。将活塞式恒流发生器置于监控状态，设定流量参数17.5ml/s、验证行程，启动测试后，活塞式恒流发生器将自动记录在17.5ml/s流量条件下行程运行的时间t值（单位：ms）。根据公式（A.1）计算出实际流量v。v=π×r2×ht（A.1）式中：r为活塞圆柱汽缸底面积半径；h为活塞圆柱汽缸有效形成长度；t为汽缸活塞有效形成运行时间；A.3重复A.2步骤，分别测量3次计算出v1、v2、v3，计算v平均值，v应符合(17.5±0.3)ml/s范围。A.4若v不满足(17.5±0.3)ml/s范围要求，必须对活塞恒流发生器进行修正；输入修正参数，重复A.2,A.3步骤直至v符合要求为止。A.5将活塞式恒流发生器置于流量模式为“负压”；运行模式为“连续”。A.6打开压差计的电源开关预热1h，使压差计示值稳定。B烟草专用吸阻标准棒检定设备（临界流量孔驱动）校准方法B.1照图B.1将负压发生器、专用夹具、烟草专用标准临界流量孔、压差计等连接为测量烟草专用吸阻标准棒吸阻的气路，并进行检漏，确保整个气路连接无泄漏。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页图B.1（临界流恒流孔驱动）设备连接示意图1—气体压力调节装置；2—负压发生器；3—烟草专用临界流流量孔；4—专用夹...
