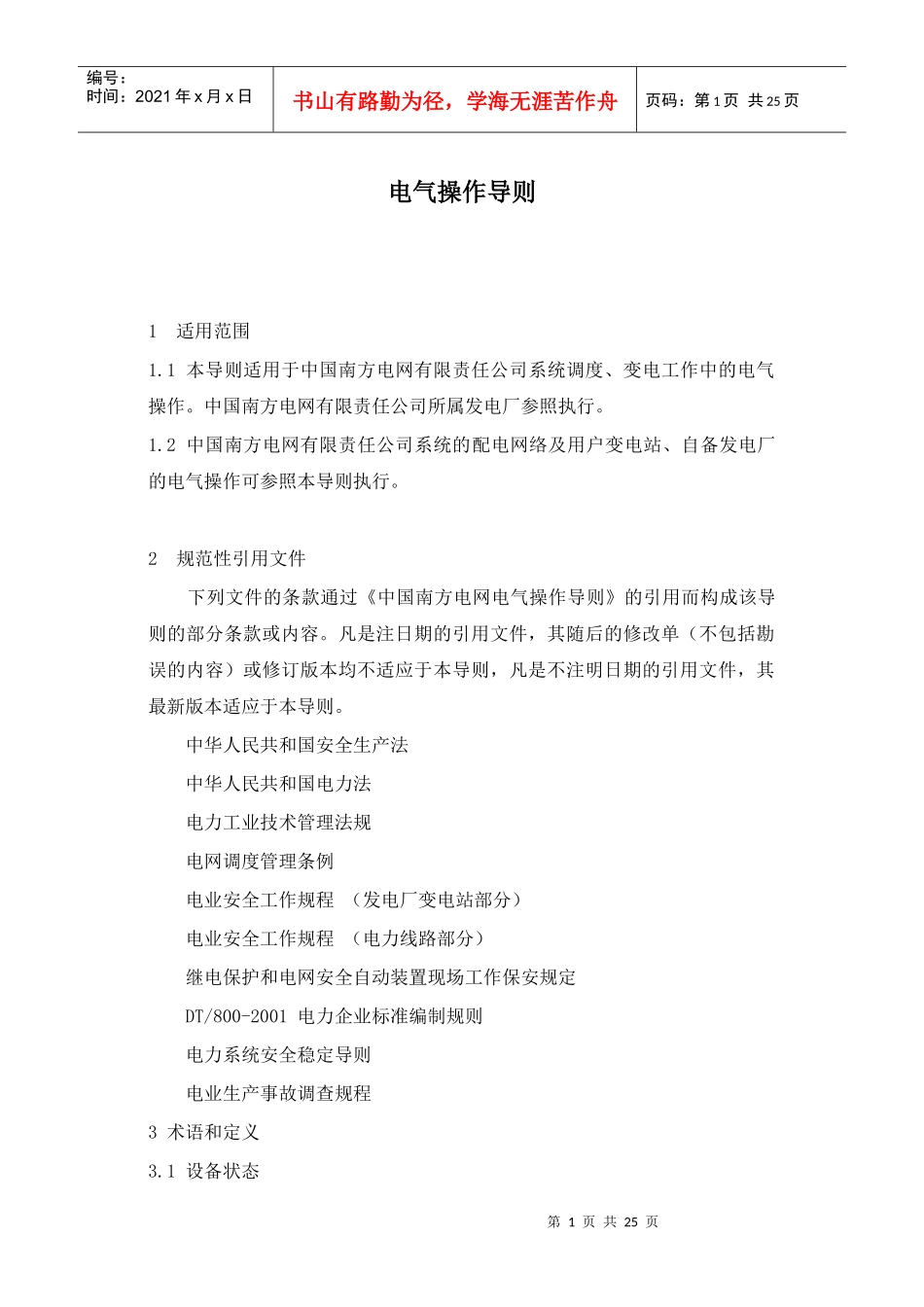

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页电气操作导则1适用范围1.1本导则适用于中国南方电网有限责任公司系统调度、变电工作中的电气操作。中国南方电网有限责任公司所属发电厂参照执行。1.2中国南方电网有限责任公司系统的配电网络及用户变电站、自备发电厂的电气操作可参照本导则执行。2规范性引用文件下列文件的条款通过《中国南方电网电气操作导则》的引用而构成该导则的部分条款或内容。凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版本均不适应于本导则，凡是不注明日期的引用文件，其最新版本适应于本导则。中华人民共和国安全生产法中华人民共和国电力法电力工业技术管理法规电网调度管理条例电业安全工作规程（发电厂变电站部分）电业安全工作规程（电力线路部分）继电保护和电网安全自动装置现场工作保安规定DT/800-2001电力企业标准编制规则电力系统安全稳定导则电业生产事故调查规程3术语和定义3.1设备状态第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页3.1.1运行状态电气设备的运行状态：是指连接该设备的断路器、隔离开关（熔断器、负荷开关等）均处于合闸接通位置，设备已带有标称电压，且继电保护、自动装置及控制电源满足设备运行要求的状态。母线、线路、断路器、变压器、电抗器、电容器及电压互感器等一次电气设备的运行状态：是指从该设备电源至受电端的电路接通并有相应电压（无论是否带有负荷），且控制电源、继电保护及自动装置正常投入。继电保护、安全自动装置等二次设备的运行状态：是指该设备电源投入，输出功能与一次设备的控制回路保持正确连接。3.1.2热备用状态电气设备的热备用状态：是指该电器设备已具备运行条件，但该设备尚未带电；连接该设备的各侧均只有一个断开点；且继电保护、自动装置及控制电源满足设备运行要求的状态。断路器的热备用状态：是指其本身在断开位置，但连接断路器各侧的隔离开关在合闸位置；相关接地刀闸断开（或没有接地短路线）；且继电保护、自动装置及控制电源等满足设备运行要求的状态。母线、变压器、电抗器、电容器及线路等电气设备的热备用状态：是指连接该设备的各侧均无安全措施；连接该设备各侧的断路器全部在断开位置，但其中至少一组断路器两侧隔离开关处于合闸位置；相关接地刀闸断开（或没有接地短路线）；且继电保护、自动装置及控制电源等满足设备运行要求的状态。3.1.3冷备用状态电气设备的冷备用状态：是指连接该设备的断路器、隔离开关（熔断器、负荷开关等）均处于断开位置，且连接该设备的各侧均无安全措施，该设备各侧均未带有电压的状态。3.1.4检修状态电气设备的检修状态：是指设备的各侧（含二次部分）均与带电设备隔离，且布置有必要的安全措施的状态。第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页3.1.5二次设备状态二次设备的运行状态：是指其工作电源投入，出口压板连接到指令回路的状态。二次设备的热备用状态：是指其工作电源投入，但出口压板断开时的状态。二次设备的冷备用状态：是指其工作电源退出，出口压板断开时的状态。二次设备的检修状态：是指该设备与系统彻底隔离，与运行设备没有物理连接时的状态。3.2操作术语3.2.1电气操作电气操作：是指将电气设备状态进行转换、变更一次系统运行方式，继电保护定值调整、装置的启停用、二次回路切换、自动装置投切、切换试验等所进行的操作执行过程的总称。单一操作：是指一个操作项完成后，不再有其他相关联的电气操作。如拉开、合上一台断路器，投入、退出或切换一块压板等。操作任务：是指根据同一个操作目的而进行的一系列相互关联、依次连续进行的电气操作过程。倒母线：是指双母线接线方式的变电站（开关站），将一组母线上的部分或全部线路、变压器倒换到另一组母线上运行或热备用的操作。倒负荷：是指将线路（或变压器）负荷转移至其他线路（或变压器）供电的操作。并列：是指将发电机（调相机）与电网或电网与电网之间在相序相同，且电压、频率允许的条件...
