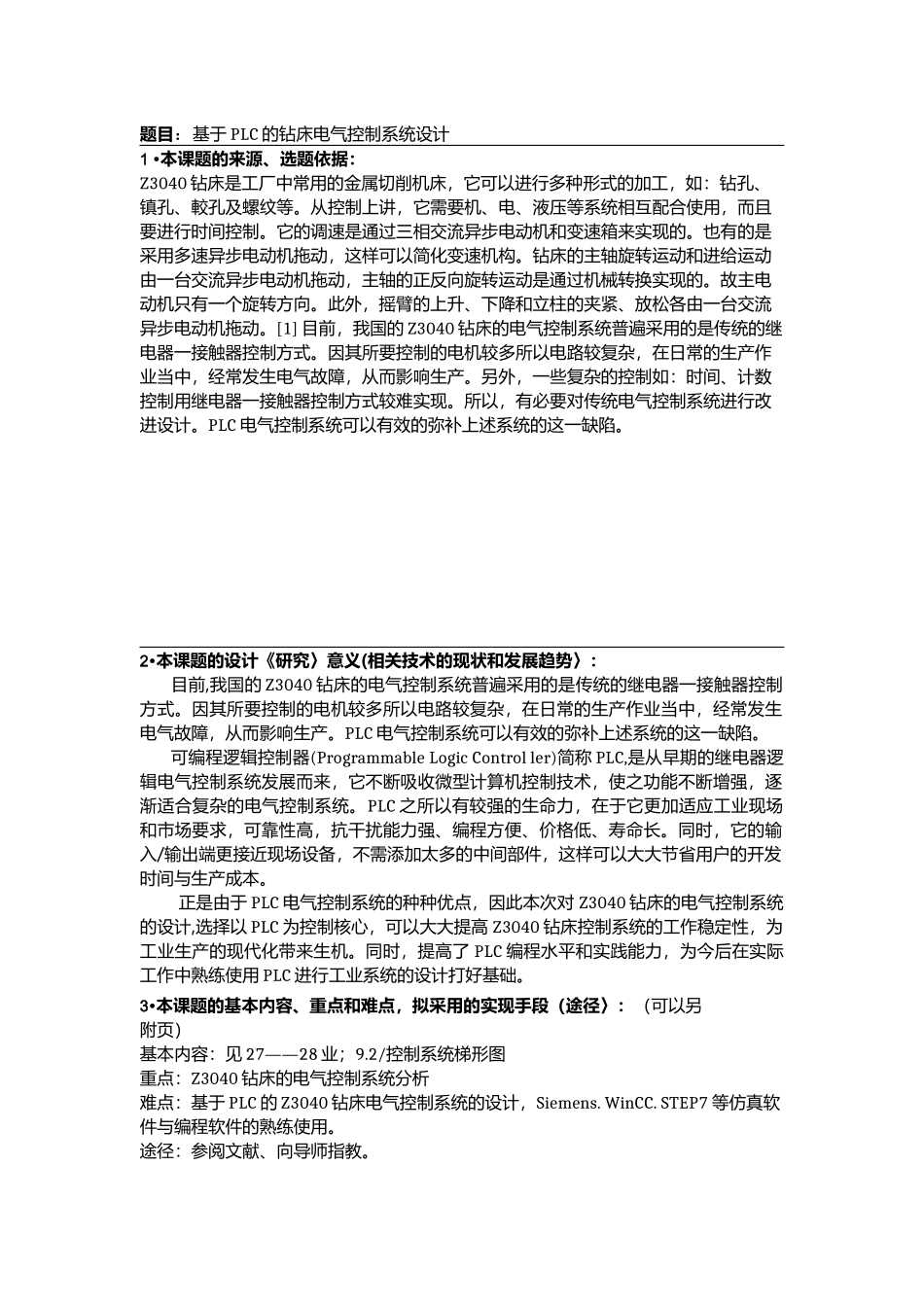

题目：基于 PLC 的钻床电气控制系统设计1 •本课题的来源、选题依据：Z3040 钻床是工厂中常用的金属切削机床，它可以进行多种形式的加工，如：钻孔、镇孔、較孔及螺纹等
从控制上讲，它需要机、电、液压等系统相互配合使用，而且要进行时间控制
它的调速是通过三相交流异步电动机和变速箱来实现的
也有的是采用多速异步电动机拖动，这样可以简化变速机构
钻床的主轴旋转运动和进给运动由一台交流异步电动机拖动，主轴的正反向旋转运动是通过机械转换实现的
故主电动机只有一个旋转方向
此外，摇臂的上升、下降和立柱的夹紧、放松各由一台交流异步电动机拖动
[1] 目前，我国的 Z3040 钻床的电气控制系统普遍采用的是传统的继电器一接触器控制方式
因其所要控制的电机较多所以电路较复杂，在日常的生产作业当中，经常发生电气故障，从而影响生产
另外，一些复杂的控制如：时间、计数控制用继电器一接触器控制方式较难实现
所以，有必要对传统电气控制系统进行改进设计
PLC 电气控制系统可以有效的弥补上述系统的这一缺陷
2•本课题的设计《研究〉意义(相关技术的现状和发展趋势〉：目前,我国的 Z3040 钻床的电气控制系统普遍采用的是传统的继电器一接触器控制方式
因其所要控制的电机较多所以电路较复杂，在日常的生产作业当中，经常发生电气故障，从而影响生产
PLC 电气控制系统可以有效的弥补上述系统的这一缺陷
可编程逻辑控制器(Programmable Logic Control ler)简称 PLC,是从早期的继电器逻辑电气控制系统发展而来，它不断吸收微型计算机控制技术，使之功能不断增强，逐渐适合复杂的电气控制系统
PLC 之所以有较强的生命力，在于它更加适应工业现场和市场要求，可靠性高，抗干扰能力强、编程方便、价格低、寿命长
同时，它的输入/输出端更接近现场设备，不需添加太多的中间部件，这样可以大大节省用户的开发时
