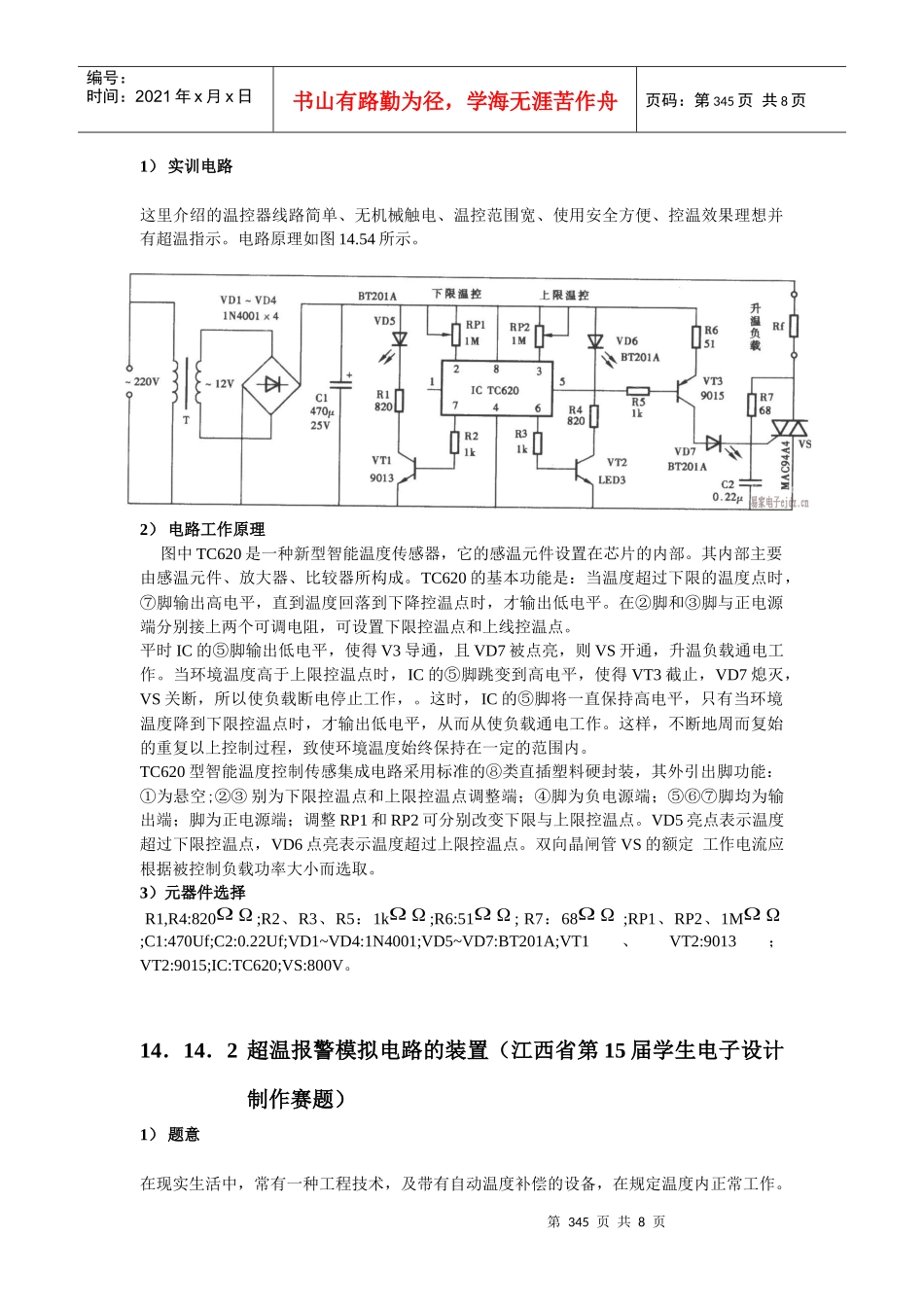

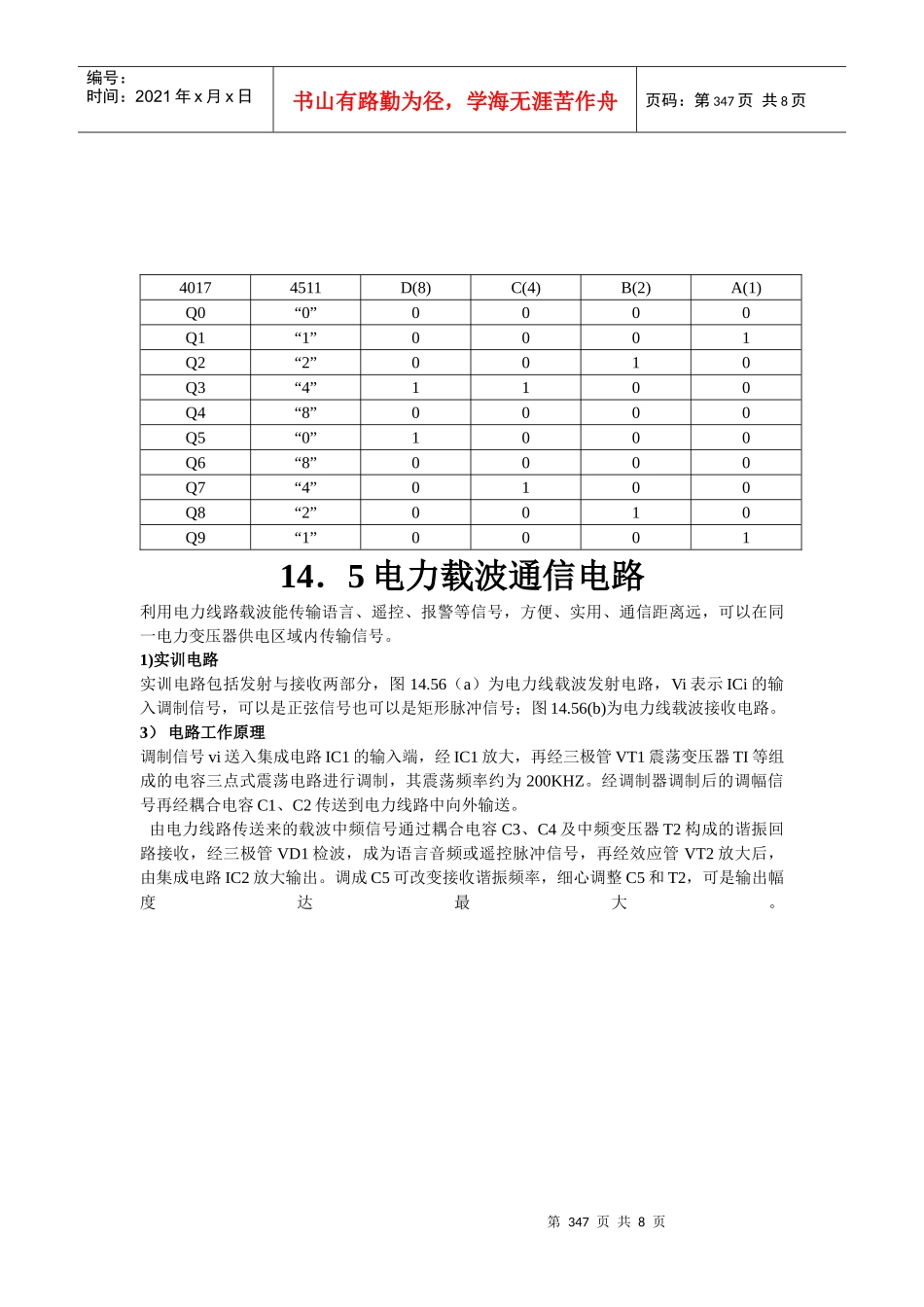

第345页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第345页共8页1）实训电路这里介绍的温控器线路简单、无机械触电、温控范围宽、使用安全方便、控温效果理想并有超温指示。电路原理如图14.54所示。2）电路工作原理图中TC620是一种新型智能温度传感器，它的感温元件设置在芯片的内部。其内部主要由感温元件、放大器、比较器所构成。TC620的基本功能是：当温度超过下限的温度点时，⑦脚输出高电平，直到温度回落到下降控温点时，才输出低电平。在②脚和③脚与正电源端分别接上两个可调电阻，可设置下限控温点和上线控温点。平时IC的⑤脚输出低电平，使得V3导通，且VD7被点亮，则VS开通，升温负载通电工作。当环境温度高于上限控温点时，IC的⑤脚跳变到高电平，使得VT3截止，VD7熄灭，VS关断，所以使负载断电停止工作，。这时，IC的⑤脚将一直保持高电平，只有当环境温度降到下限控温点时，才输出低电平，从而从使负载通电工作。这样，不断地周而复始的重复以上控制过程，致使环境温度始终保持在一定的范围内。TC620型智能温度控制传感集成电路采用标准的⑧类直插塑料硬封装，其外引出脚功能：①为悬空;②③别为下限控温点和上限控温点调整端；④脚为负电源端；⑤⑥⑦脚均为输出端；脚为正电源端；调整RP1和RP2可分别改变下限与上限控温点。VD5亮点表示温度超过下限控温点，VD6点亮表示温度超过上限控温点。双向晶闸管VS的额定工作电流应根据被控制负载功率大小而选取。3）元器件选择R1,R4:820Ω;R2、R3、R5：1kΩ;R6:51Ω;R7：68Ω;RP1、RP2、1MΩ;C1:470Uf;C2:0.22Uf;VD1~VD4:1N4001;VD5~VD7:BT201A;VT1、VT2:9013；VT2:9015;IC:TC620;VS:800V。14．14．2超温报警模拟电路的装置（江西省第15届学生电子设计制作赛题）1）题意在现实生活中，常有一种工程技术，及带有自动温度补偿的设备，在规定温度内正常工作。ΩΩΩΩΩ第346页共8页第345页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第346页共8页但是为设备安全，需设定工作的上限温度，万一温控补偿失效，设备温度一旦超出上限温度时，便立即切断工作电源并报警。而待设备修复之后，再投入使用。2）模拟制作实训要求为了能让作品在很短的时间内模拟上述过程，将题目适当修改，即用数显电路代替工作件当其接通市电后，数显电路会周二复始地按顺序“0-1-2-4-8-0-8-4-2-1”显示数字。用插上电源的电烙铁（20W或25W）代替发热件，党发热的点烙铁外壳靠近热敏原件，约几秒钟后，热敏原件感受的温度超过工作件温度的上限，控温电路便工作，首先切断发热件电源。红色发光二极管点亮，1秒钟后再切断工作件数显电路的电源，数显电路停止工作，并同时发出断续（不是连续）的报警声。随后点烙铁远离热敏原件，让其感受的温度在上限温度以下，温控电路恢复常态，红色发光二极管熄灭，电烙铁重新得电，报警声停，数显电路重新工作。当点烙铁再次靠近热敏原件······远离热敏原件，作品重复上述过程。3）参考电路图14.55是实现上述模拟功能的电子制作电路图。原件数值均在图上标明，读者可根据各自情况设计电路、制作、演示。4）电路工作原理交流220V经熔断丝F给电源变压器供电，变压器次级输出约12V交流电，经VD2~VD5，桥式整流，C1滤波，7809稳压后得到稳定的9V直流供电路工作。IC1A、、IC1B为电压比较电路，R3、R4与R9、R10分别为IC1A、IC1B的反相端提供比较基准电压。当工作件温度在规定范围内，相当点烙铁远离热敏原件R5,R5阻值较大。IC1A同相端电压，VR6较低，使V+
