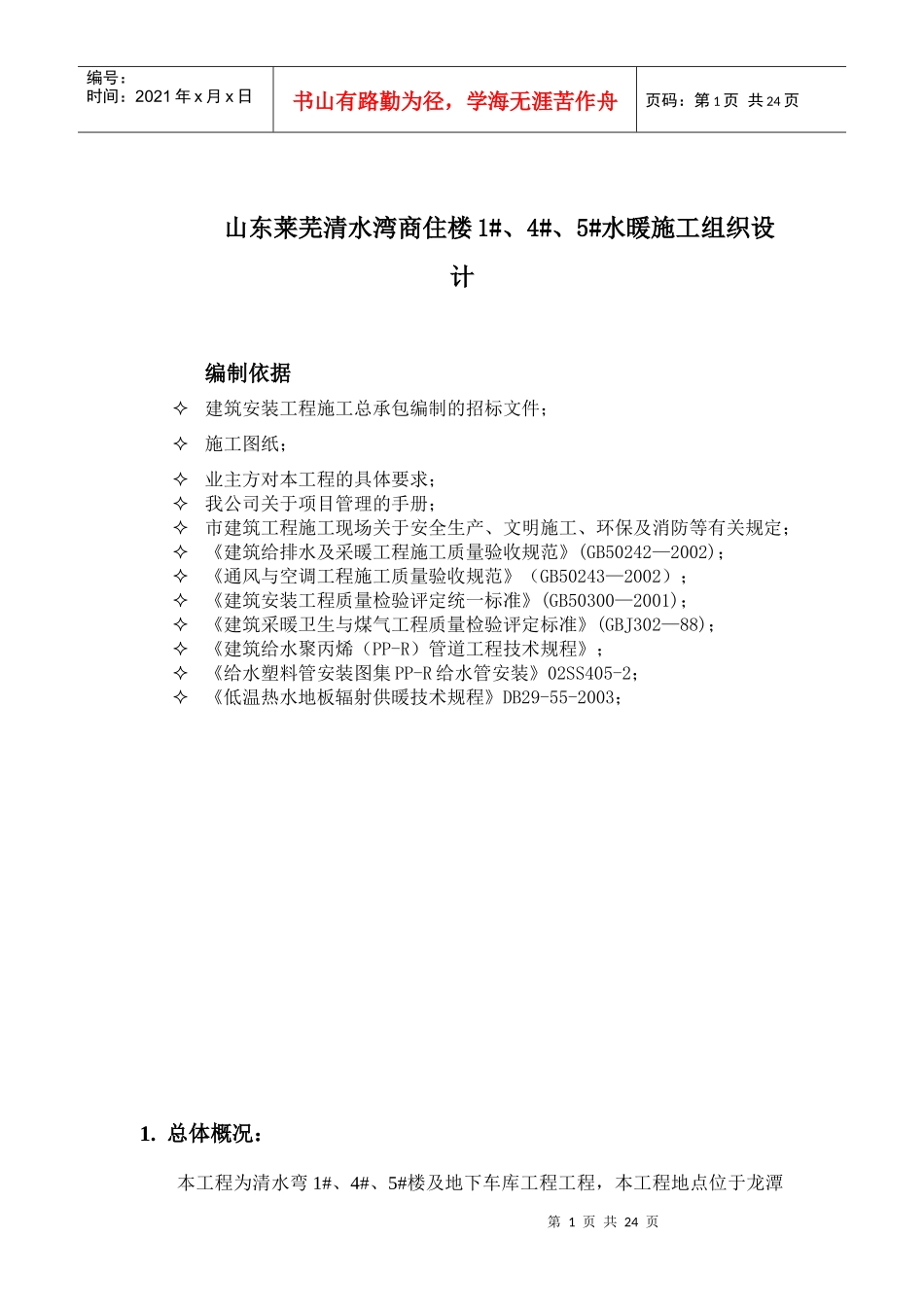

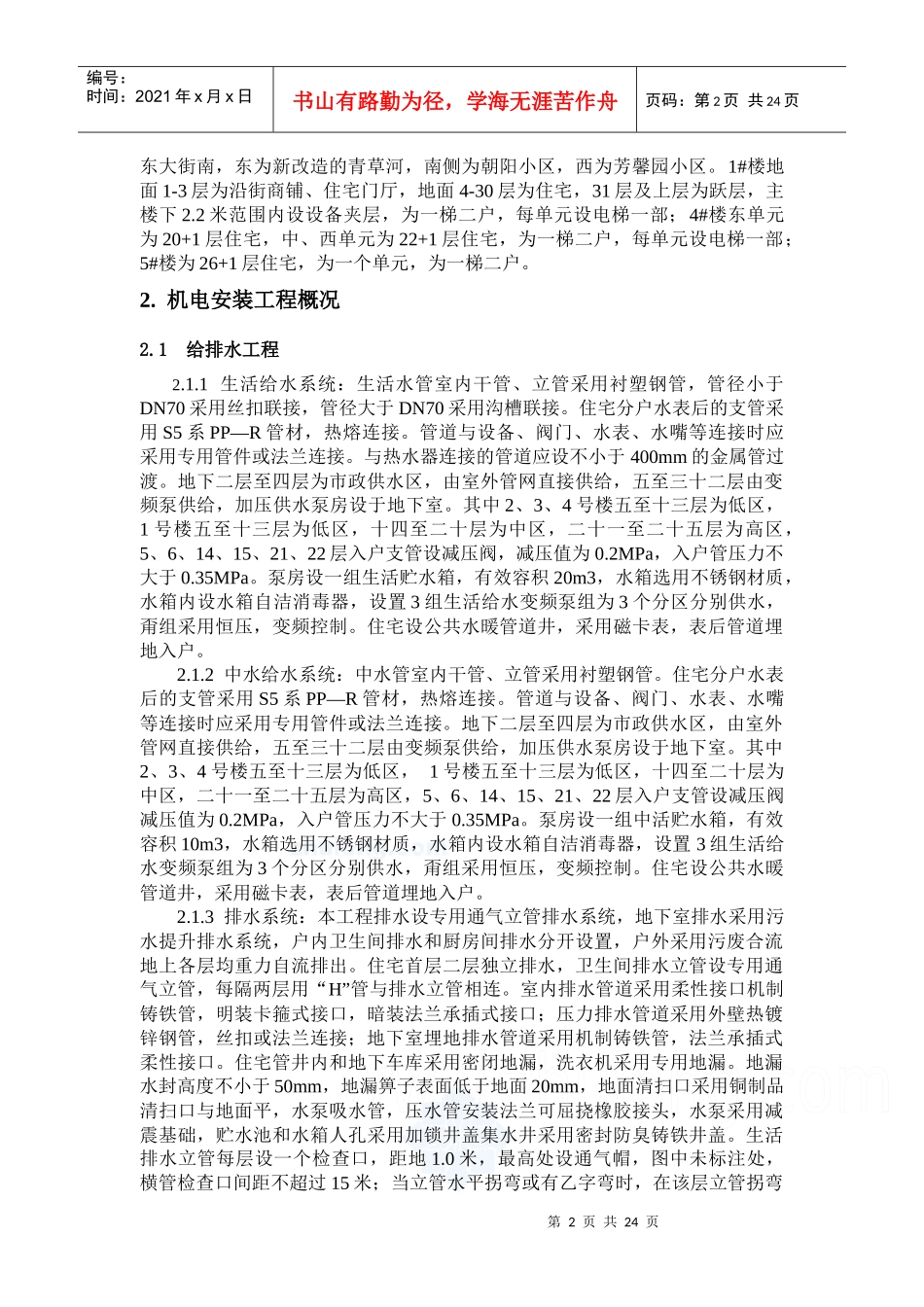

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页山东莱芜清水湾商住楼1#、4#、5#水暖施工组织设计编制依据建筑安装工程施工总承包编制的招标文件；施工图纸；业主方对本工程的具体要求；我公司关于项目管理的手册；市建筑工程施工现场关于安全生产、文明施工、环保及消防等有关规定；《建筑给排水及采暖工程施工质量验收规范》(GB50242—2002)；《通风与空调工程施工质量验收规范》（GB50243—2002）；《建筑安装工程质量检验评定统一标准》(GB50300—2001)；《建筑采暖卫生与煤气工程质量检验评定标准》(GBJ302—88)；《建筑给水聚丙烯（PP-R）管道工程技术规程》；《给水塑料管安装图集PP-R给水管安装》02SS405-2；《低温热水地板辐射供暖技术规程》DB29-55-2003；1.总体概况：本工程为清水弯1#、4#、5#楼及地下车库工程工程，本工程地点位于龙潭第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页东大街南，东为新改造的青草河，南侧为朝阳小区，西为芳馨园小区。1#楼地面1-3层为沿街商铺、住宅门厅，地面4-30层为住宅，31层及上层为跃层，主楼下2.2米范围内设设备夹层，为一梯二户，每单元设电梯一部；4#楼东单元为20+1层住宅，中、西单元为22+1层住宅，为一梯二户，每单元设电梯一部；5#楼为26+1层住宅，为一个单元，为一梯二户。2.机电安装工程概况2.1给排水工程2.1.1生活给水系统：生活水管室内干管、立管采用衬塑钢管，管径小于DN70采用丝扣联接，管径大于DN70采用沟槽联接。住宅分户水表后的支管采用S5系PP—R管材，热熔连接。管道与设备、阀门、水表、水嘴等连接时应采用专用管件或法兰连接。与热水器连接的管道应设不小于400mm的金属管过渡。地下二层至四层为市政供水区，由室外管网直接供给，五至三十二层由变频泵供给，加压供水泵房设于地下室。其中2、3、4号楼五至十三层为低区，1号楼五至十三层为低区，十四至二十层为中区，二十一至二十五层为高区，5、6、14、15、21、22层入户支管设减压阀，减压值为0.2MPa，入户管压力不大于0.35MPa。泵房设一组生活贮水箱，有效容积20m3，水箱选用不锈钢材质，水箱内设水箱自洁消毒器，设置3组生活给水变频泵组为3个分区分别供水，甭组采用恒压，变频控制。住宅设公共水暖管道井，采用磁卡表，表后管道埋地入户。2.1.2中水给水系统：中水管室内干管、立管采用衬塑钢管。住宅分户水表后的支管采用S5系PP—R管材，热熔连接。管道与设备、阀门、水表、水嘴等连接时应采用专用管件或法兰连接。地下二层至四层为市政供水区，由室外管网直接供给，五至三十二层由变频泵供给，加压供水泵房设于地下室。其中2、3、4号楼五至十三层为低区，1号楼五至十三层为低区，十四至二十层为中区，二十一至二十五层为高区，5、6、14、15、21、22层入户支管设减压阀减压值为0.2MPa，入户管压力不大于0.35MPa。泵房设一组中活贮水箱，有效容积10m3，水箱选用不锈钢材质，水箱内设水箱自洁消毒器，设置3组生活给水变频泵组为3个分区分别供水，甭组采用恒压，变频控制。住宅设公共水暖管道井，采用磁卡表，表后管道埋地入户。2.1.3排水系统：本工程排水设专用通气立管排水系统，地下室排水采用污水提升排水系统，户内卫生间排水和厨房间排水分开设置，户外采用污废合流地上各层均重力自流排出。住宅首层二层独立排水，卫生间排水立管设专用通气立管，每隔两层用“H”管与排水立管相连。室内排水管道采用柔性接口机制铸铁管，明装卡箍式接口，暗装法兰承插式接口；压力排水管道采用外壁热镀锌钢管，丝扣或法兰连接；地下室埋地排水管道采用机制铸铁管，法兰承插式柔性接口。住宅管井内和地下车库采用密闭地漏，洗衣机采用专用地漏。地漏水封高度不小于50mm，地漏箅子表面低于地面20mm，地面清扫口采用铜制品清扫口与地面平，水泵吸水管，压水管安装法兰可屈挠橡胶接头，水泵采用减震基础，贮水池和水箱人孔采用加锁井盖集水井采用密封防臭铸铁井盖。生活排水立管每层设一个检查口，距地1.0米，最高处设通气帽，图中未标注处，横管检查口间距...
