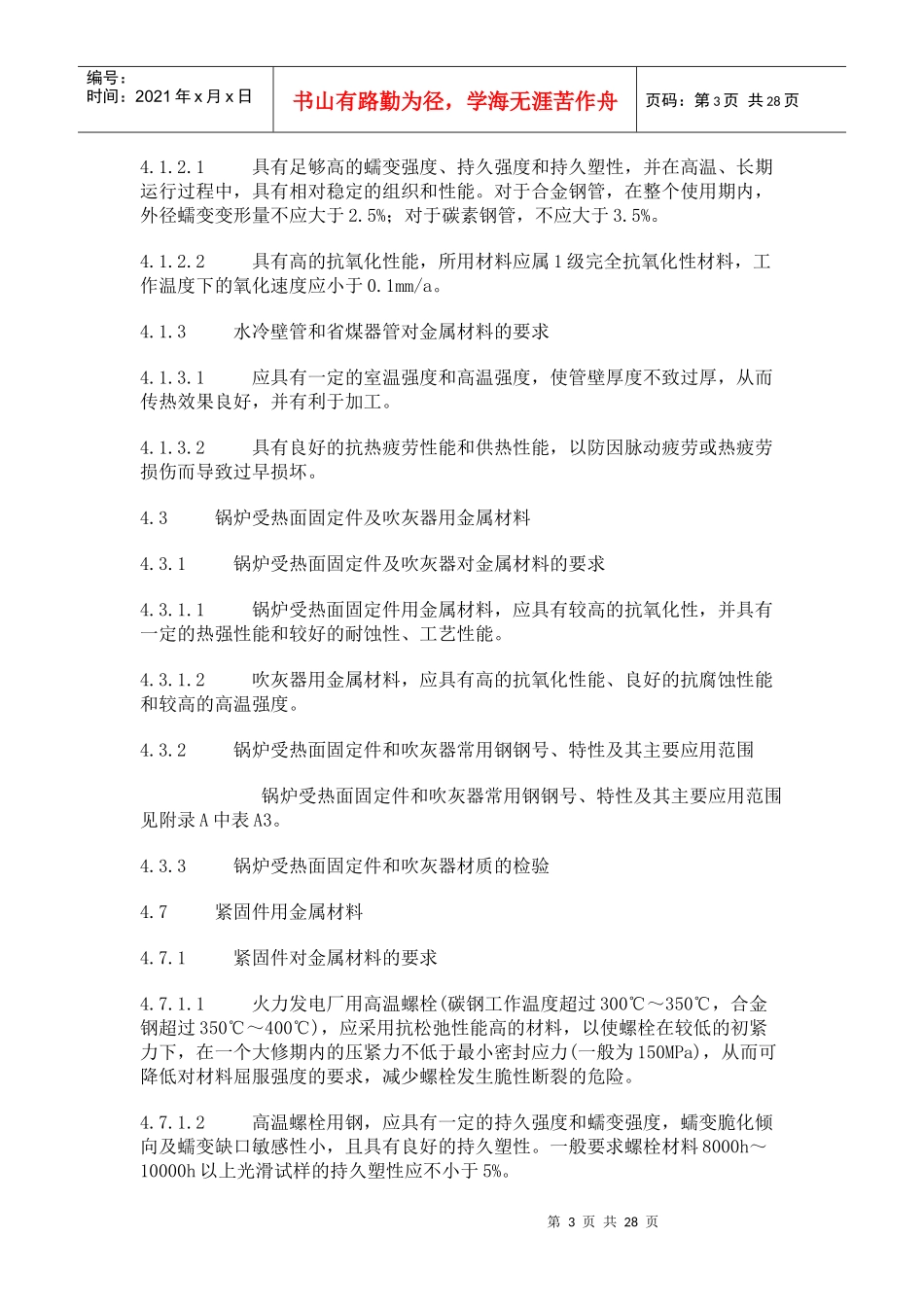

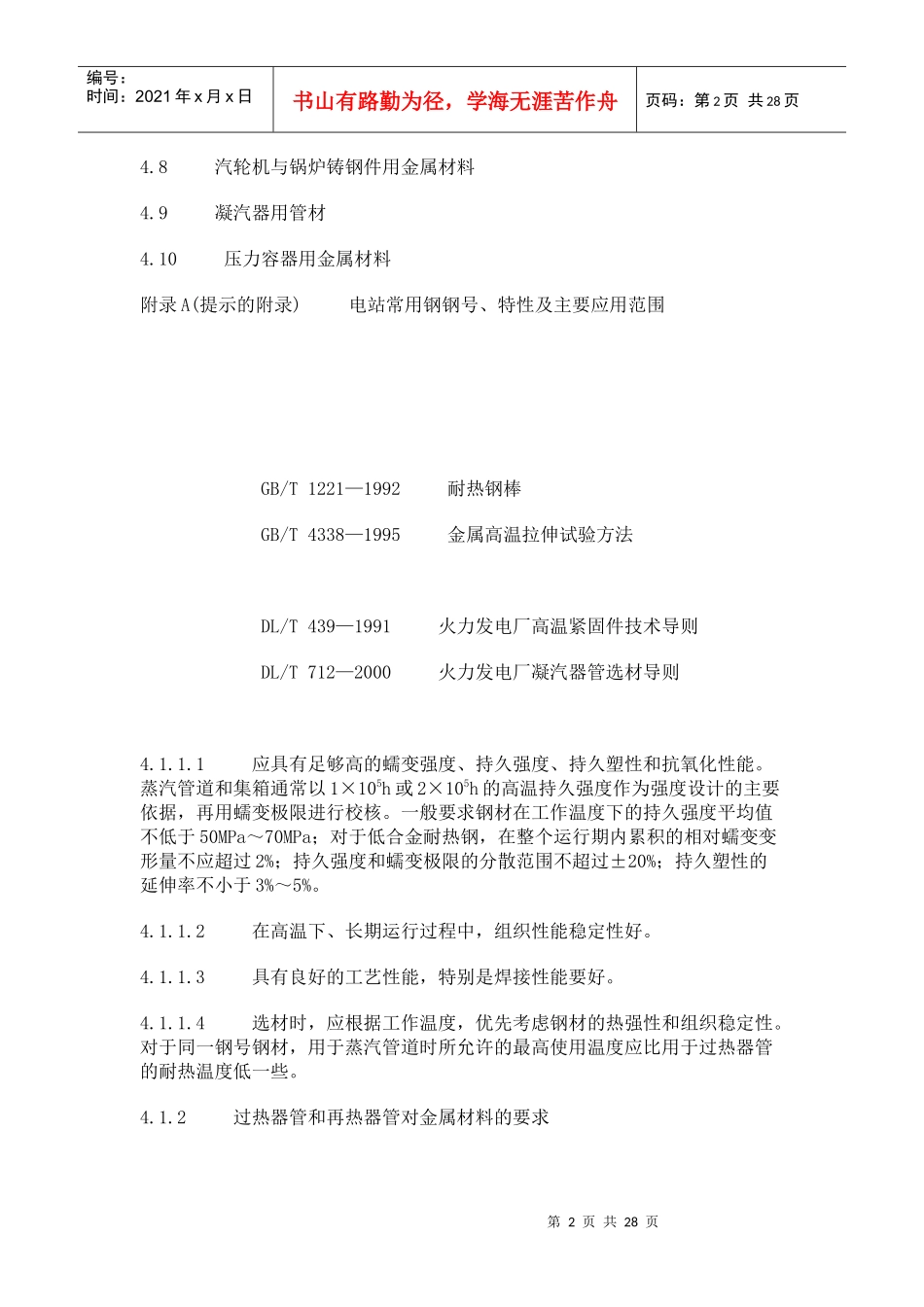

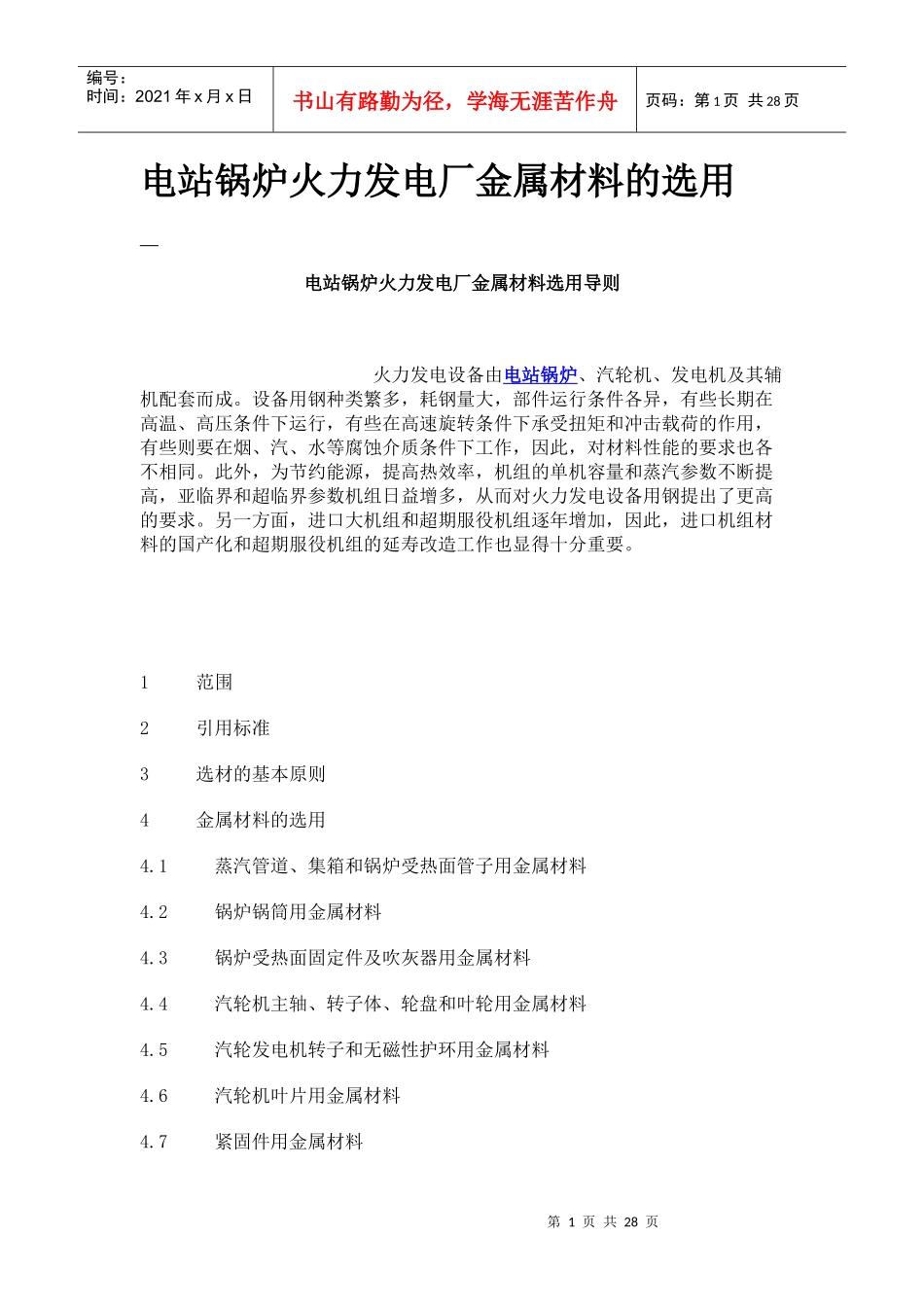

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页电站锅炉火力发电厂金属材料的选用电站锅炉火力发电厂金属材料选用导则火力发电设备由电站锅炉、汽轮机、发电机及其辅机配套而成。设备用钢种类繁多，耗钢量大，部件运行条件各异，有些长期在高温、高压条件下运行，有些在高速旋转条件下承受扭矩和冲击载荷的作用，有些则要在烟、汽、水等腐蚀介质条件下工作，因此，对材料性能的要求也各不相同。此外，为节约能源，提高热效率，机组的单机容量和蒸汽参数不断提高，亚临界和超临界参数机组日益增多，从而对火力发电设备用钢提出了更高的要求。另一方面，进口大机组和超期服役机组逐年增加，因此，进口机组材料的国产化和超期服役机组的延寿改造工作也显得十分重要。1范围2引用标准3选材的基本原则4金属材料的选用4.1蒸汽管道、集箱和锅炉受热面管子用金属材料4.2锅炉锅筒用金属材料4.3锅炉受热面固定件及吹灰器用金属材料4.4汽轮机主轴、转子体、轮盘和叶轮用金属材料4.5汽轮发电机转子和无磁性护环用金属材料4.6汽轮机叶片用金属材料4.7紧固件用金属材料第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页4.8汽轮机与锅炉铸钢件用金属材料4.9凝汽器用管材4.10压力容器用金属材料附录A(提示的附录)电站常用钢钢号、特性及主要应用范围GB/T1221—1992耐热钢棒GB/T4338—1995金属高温拉伸试验方法DL/T439—1991火力发电厂高温紧固件技术导则DL/T712—2000火力发电厂凝汽器管选材导则4.1.1.1应具有足够高的蠕变强度、持久强度、持久塑性和抗氧化性能。蒸汽管道和集箱通常以1×105h或2×105h的高温持久强度作为强度设计的主要依据，再用蠕变极限进行校核。一般要求钢材在工作温度下的持久强度平均值不低于50MPa～70MPa；对于低合金耐热钢，在整个运行期内累积的相对蠕变变形量不应超过2%；持久强度和蠕变极限的分散范围不超过±20%；持久塑性的延伸率不小于3%～5%。4.1.1.2在高温下、长期运行过程中，组织性能稳定性好。4.1.1.3具有良好的工艺性能，特别是焊接性能要好。4.1.1.4选材时，应根据工作温度，优先考虑钢材的热强性和组织稳定性。对于同一钢号钢材，用于蒸汽管道时所允许的最高使用温度应比用于过热器管的耐热温度低一些。4.1.2过热器管和再热器管对金属材料的要求第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页4.1.2.1具有足够高的蠕变强度、持久强度和持久塑性，并在高温、长期运行过程中，具有相对稳定的组织和性能。对于合金钢管，在整个使用期内，外径蠕变变形量不应大于2.5%；对于碳素钢管，不应大于3.5%。4.1.2.2具有高的抗氧化性能，所用材料应属1级完全抗氧化性材料，工作温度下的氧化速度应小于0.1mm/a。4.1.3水冷壁管和省煤器管对金属材料的要求4.1.3.1应具有一定的室温强度和高温强度，使管壁厚度不致过厚，从而传热效果良好，并有利于加工。4.1.3.2具有良好的抗热疲劳性能和供热性能，以防因脉动疲劳或热疲劳损伤而导致过早损坏。4.3锅炉受热面固定件及吹灰器用金属材料4.3.1锅炉受热面固定件及吹灰器对金属材料的要求4.3.1.1锅炉受热面固定件用金属材料，应具有较高的抗氧化性，并具有一定的热强性能和较好的耐蚀性、工艺性能。4.3.1.2吹灰器用金属材料，应具有高的抗氧化性能、良好的抗腐蚀性能和较高的高温强度。4.3.2锅炉受热面固定件和吹灰器常用钢钢号、特性及其主要应用范围锅炉受热面固定件和吹灰器常用钢钢号、特性及其主要应用范围见附录A中表A3。4.3.3锅炉受热面固定件和吹灰器材质的检验4.7紧固件用金属材料4.7.1紧固件对金属材料的要求4.7.1.1火力发电厂用高温螺栓(碳钢工作温度超过300℃～350℃，合金钢超过350℃～400℃)，应采用抗松弛性能高的材料，以使螺栓在较低的初紧力下，在一个大修期内的压紧力不低于最小密封应力(一般为150MPa)，从而可降低对材料屈服强度的要求，减少螺栓发生脆性断裂的危险。4.7.1.2高温螺栓用钢，应具有一定的持久强度和蠕变强度，蠕变脆化倾向及蠕变缺口敏感性小，且具有良好...
