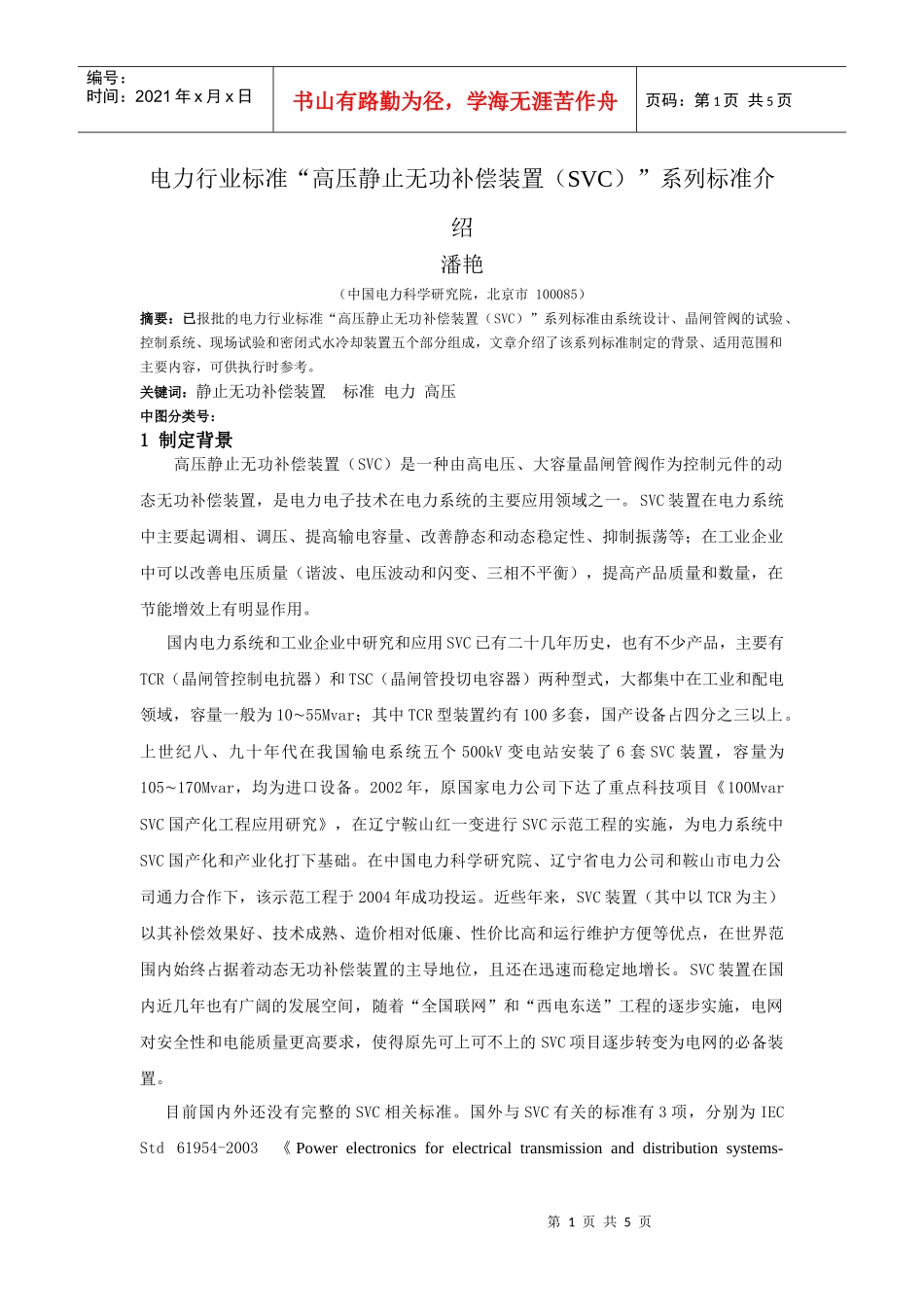

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页电力行业标准“高压静止无功补偿装置（SVC）”系列标准介绍潘艳（中国电力科学研究院，北京市100085）摘要：已报批的电力行业标准“高压静止无功补偿装置（SVC）”系列标准由系统设计、晶闸管阀的试验、控制系统、现场试验和密闭式水冷却装置五个部分组成，文章介绍了该系列标准制定的背景、适用范围和主要内容，可供执行时参考。关键词：静止无功补偿装置标准电力高压中图分类号：1制定背景高压静止无功补偿装置（SVC）是一种由高电压、大容量晶闸管阀作为控制元件的动态无功补偿装置，是电力电子技术在电力系统的主要应用领域之一。SVC装置在电力系统中主要起调相、调压、提高输电容量、改善静态和动态稳定性、抑制振荡等；在工业企业中可以改善电压质量（谐波、电压波动和闪变、三相不平衡），提高产品质量和数量，在节能增效上有明显作用。国内电力系统和工业企业中研究和应用SVC已有二十几年历史，也有不少产品，主要有TCR（晶闸管控制电抗器）和TSC（晶闸管投切电容器）两种型式，大都集中在工业和配电领域，容量一般为1055Mvar；其中TCR型装置约有100多套，国产设备占四分之三以上。上世纪八、九十年代在我国输电系统五个500kV变电站安装了6套SVC装置，容量为105170Mvar，均为进口设备。2002年，原国家电力公司下达了重点科技项目《100MvarSVC国产化工程应用研究》，在辽宁鞍山红一变进行SVC示范工程的实施，为电力系统中SVC国产化和产业化打下基础。在中国电力科学研究院、辽宁省电力公司和鞍山市电力公司通力合作下，该示范工程于2004年成功投运。近些年来，SVC装置（其中以TCR为主）以其补偿效果好、技术成熟、造价相对低廉、性价比高和运行维护方便等优点，在世界范围内始终占据着动态无功补偿装置的主导地位，且还在迅速而稳定地增长。SVC装置在国内近几年也有广阔的发展空间，随着“全国联网”和“西电东送”工程的逐步实施，电网对安全性和电能质量更高要求，使得原先可上可不上的SVC项目逐步转变为电网的必备装置。目前国内外还没有完整的SVC相关标准。国外与SVC有关的标准有3项，分别为IECStd61954-2003《Powerelectronicsforelectricaltransmissionanddistributionsystems-第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页TestingofthyristorvalvesforstaticVARcompensators》、IEEEStd1031-2000《IEEEGuidefortheFunctionalSpecificationofTransmissionStaticVARcompensators》、IEEEStd1303-1994《IEEEGuideforStaticvarCompensatorFieldTests》。国内等效IEC标准或参照IEEE标准而制定的国标有3项，分别为《输配电系统的电力电子技术——静止无功补偿器用晶闸管阀的试验》，该标准等效采用IEC61954－2003；《静止型无功功率补偿装置（SVC）现场试验》，该标准参照IEEE1303－1994；《静止型无功功率补偿装置（SVC）功能特性》，该标准参照IEEE1031－2000。这3项国标目前已报批。为了适应我国电力工业发展的需要，加快电力电子应用技术的研究和这类装置产业发展的规范化，提高产品质量，有必要从SVC装置的设计、制造、试验和检验等方面制定统一遵循的系列行业标准，填补这类装置在行标上空白。2适用范围本系列标准主要是针对晶闸管控制电抗器（TCR）型和晶闸管投切电容器（TSC）型的SVC而编制，适用于输电系统和配电系统中使用晶闸管的静止无功补偿装置（SVC）新建工程。SVC可应用于6kV及以上电力系统，其中晶闸管控制的支路可直接挂接于6～66（63）kV系统。3系列标准的组成及主要内容本系列标准由“系统设计、晶闸管阀的试验、控制系统、现场试验和密闭式水冷却装置”五部分组成。3.1系统设计系统设计主要由SVC的型式及接线方式、主要功能、主要参数和性能、SVC的设计基本条件、系统设计以及部件及子系统基本要求等几部分组成。3.1.1型式及接线方式该部分阐述了几种主要的SVC型式、SVC在输电系统和配电系统中的接入点、TCR型和TSC型SVC的接线方式以及滤波支路的型式和接线方式。3.1.2主要功能该部分规定了输电系统和配电系统...
