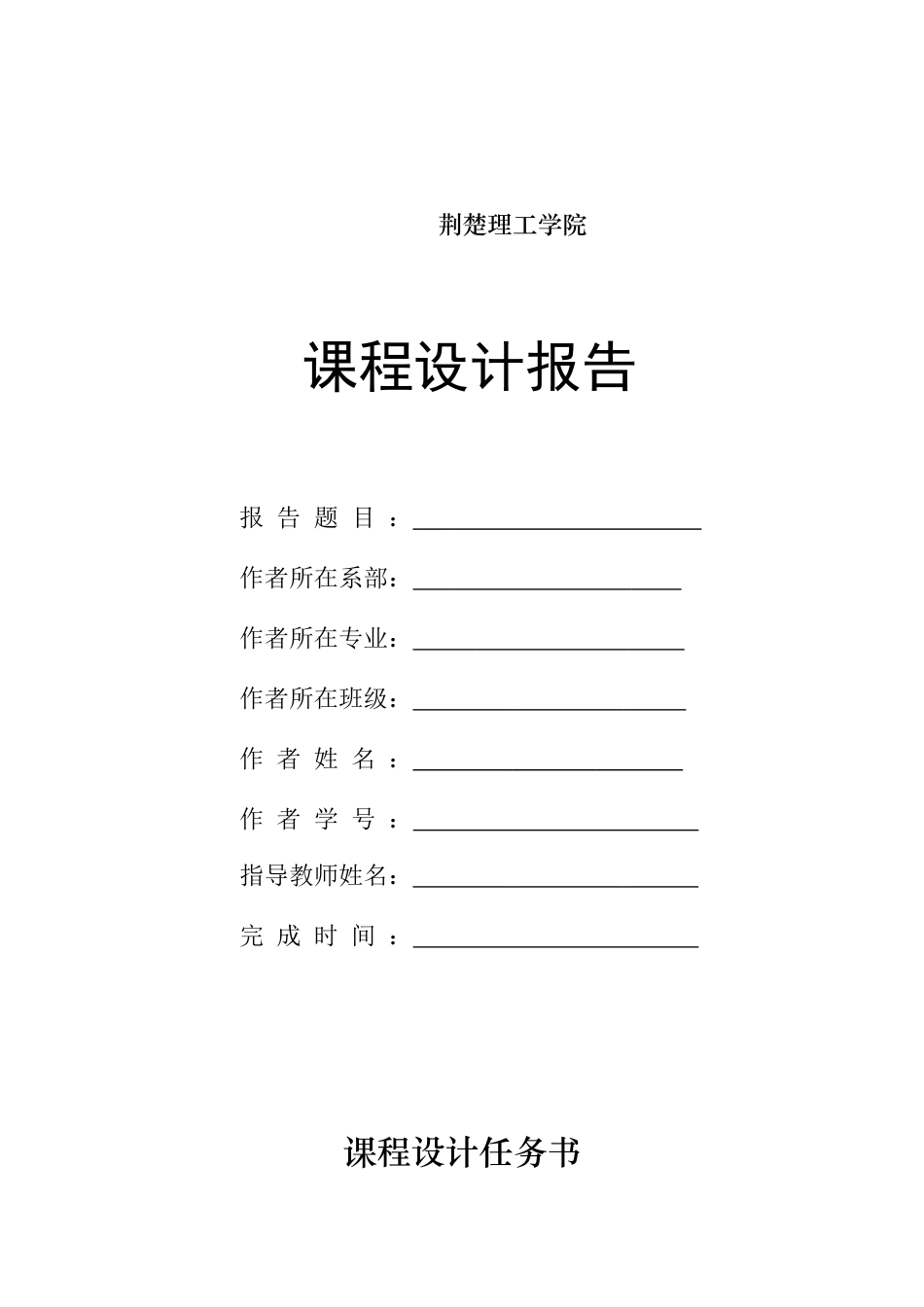

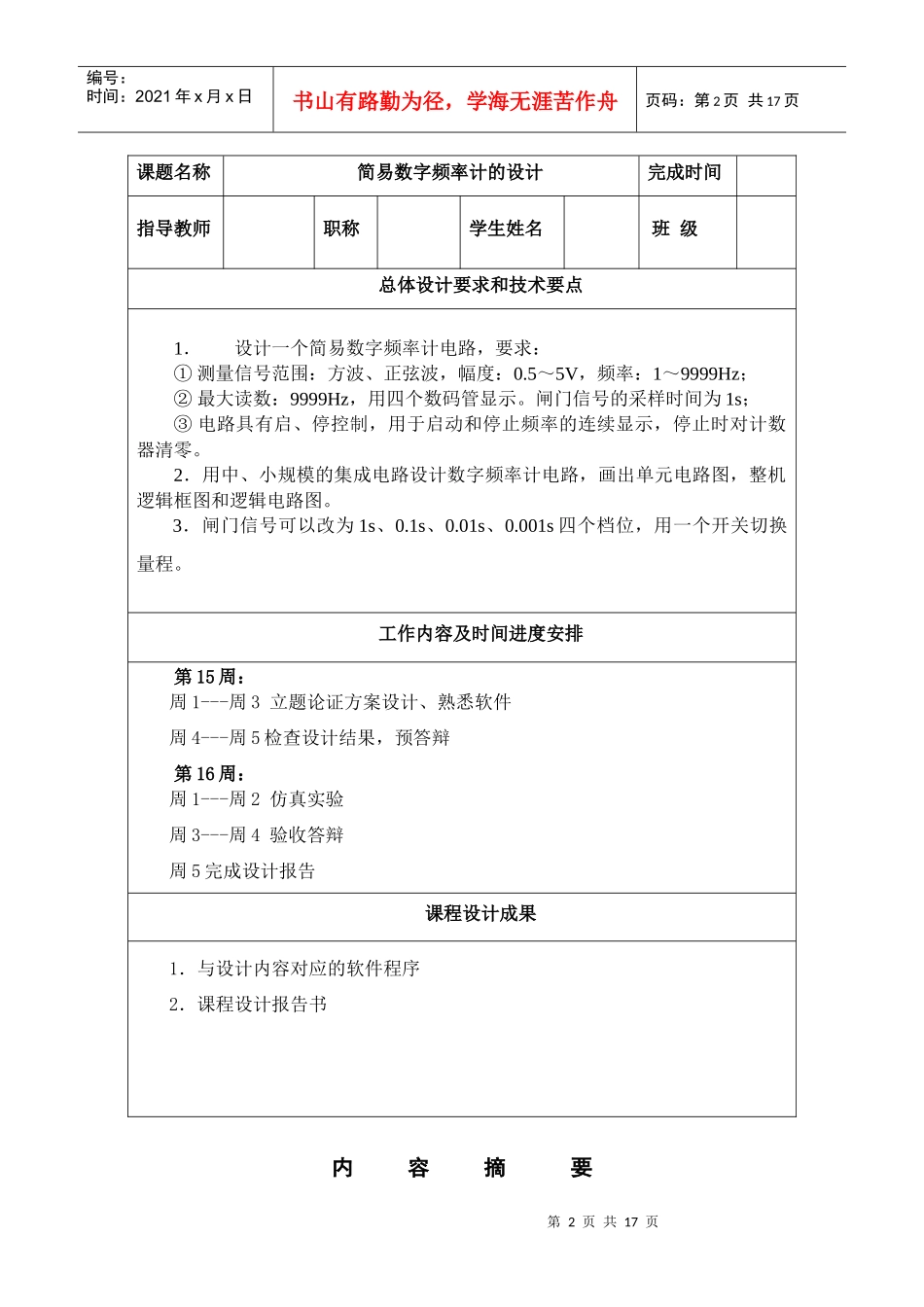

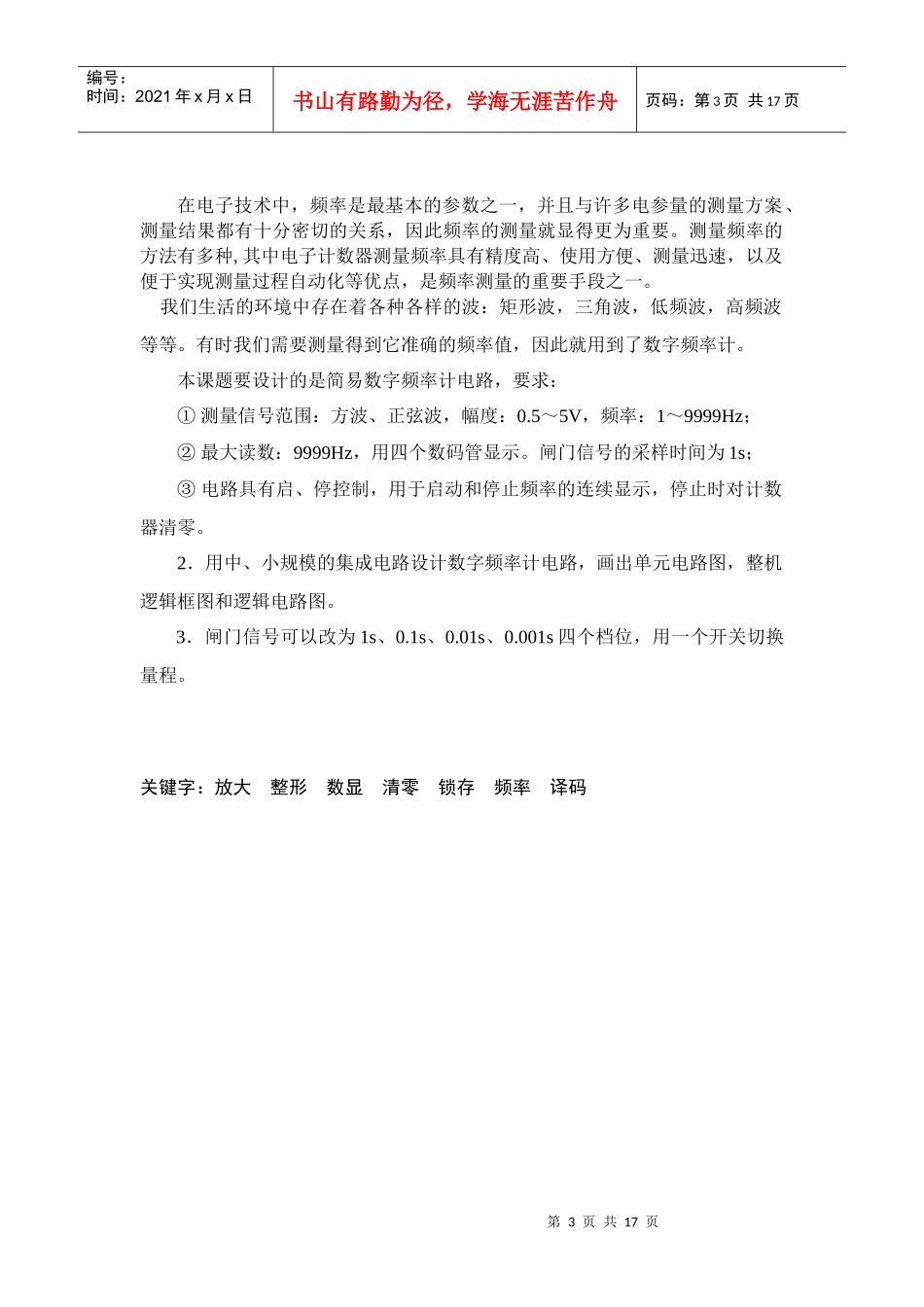

荆楚理工学院课程设计报告报告题目：作者所在系部：作者所在专业：作者所在班级：作者姓名：作者学号：指导教师姓名：完成时间：课程设计任务书第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页课题名称简易数字频率计的设计完成时间指导教师职称学生姓名班级总体设计要求和技术要点1．设计一个简易数字频率计电路，要求：①测量信号范围：方波、正弦波，幅度：0.5～5V，频率：1～9999Hz；②最大读数：9999Hz，用四个数码管显示。闸门信号的采样时间为1s；③电路具有启、停控制，用于启动和停止频率的连续显示，停止时对计数器清零。2．用中、小规模的集成电路设计数字频率计电路，画出单元电路图，整机逻辑框图和逻辑电路图。3．闸门信号可以改为1s、0.1s、0.01s、0.001s四个档位，用一个开关切换量程。工作内容及时间进度安排第15周：周1---周3立题论证方案设计、熟悉软件周4---周5检查设计结果，预答辩第16周：周1---周2仿真实验周3---周4验收答辩周5完成设计报告课程设计成果1．与设计内容对应的软件程序2．课程设计报告书内容摘要第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页在电子技术中，频率是最基本的参数之一，并且与许多电参量的测量方案、测量结果都有十分密切的关系，因此频率的测量就显得更为重要。测量频率的方法有多种,其中电子计数器测量频率具有精度高、使用方便、测量迅速，以及便于实现测量过程自动化等优点，是频率测量的重要手段之一。我们生活的环境中存在着各种各样的波：矩形波，三角波，低频波，高频波等等。有时我们需要测量得到它准确的频率值，因此就用到了数字频率计。本课题要设计的是简易数字频率计电路，要求：①测量信号范围：方波、正弦波，幅度：0.5～5V，频率：1～9999Hz；②最大读数：9999Hz，用四个数码管显示。闸门信号的采样时间为1s；③电路具有启、停控制，用于启动和停止频率的连续显示，停止时对计数器清零。2．用中、小规模的集成电路设计数字频率计电路，画出单元电路图，整机逻辑框图和逻辑电路图。3．闸门信号可以改为1s、0.1s、0.01s、0.001s四个档位，用一个开关切换量程。关键字：放大整形数显清零锁存频率译码第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页目录一、概述................................................................................................................5二、方案设计与论证............................................................................................51．测频法..............................................................................................52.测周法...............................................................................................63.F/V与A/D法...................................................................................64.测压法...............................................................................................8三、单元电路设计与分析....................................................................................81放大整形电路....................................................................................82闸门电路............................................................................................93计数器................................................................................................94锁存器..............................................................................................105译码显示电路..................................................................................11四、总原理图及元器件清单..............................................................................121．总原理图................................................
