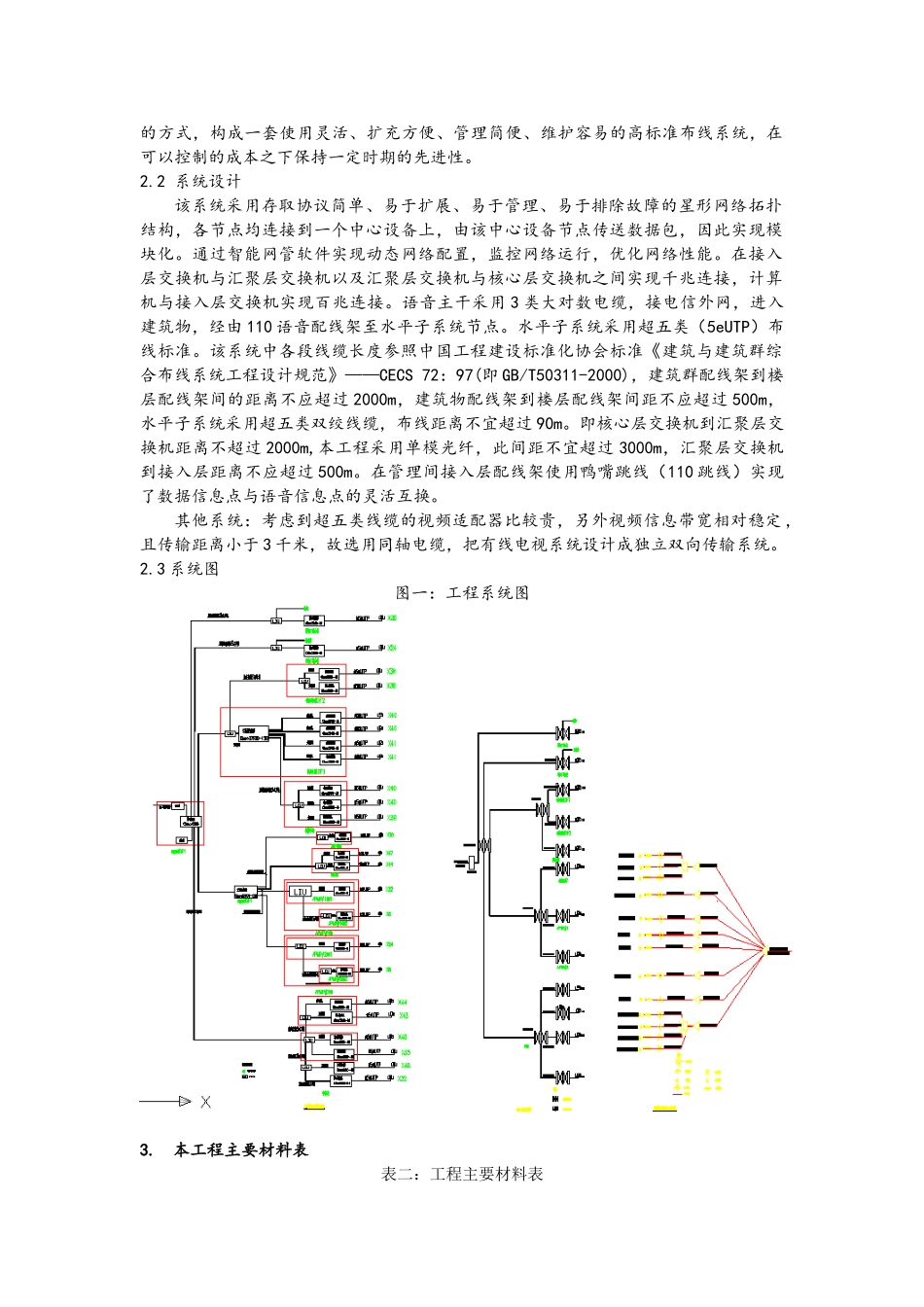

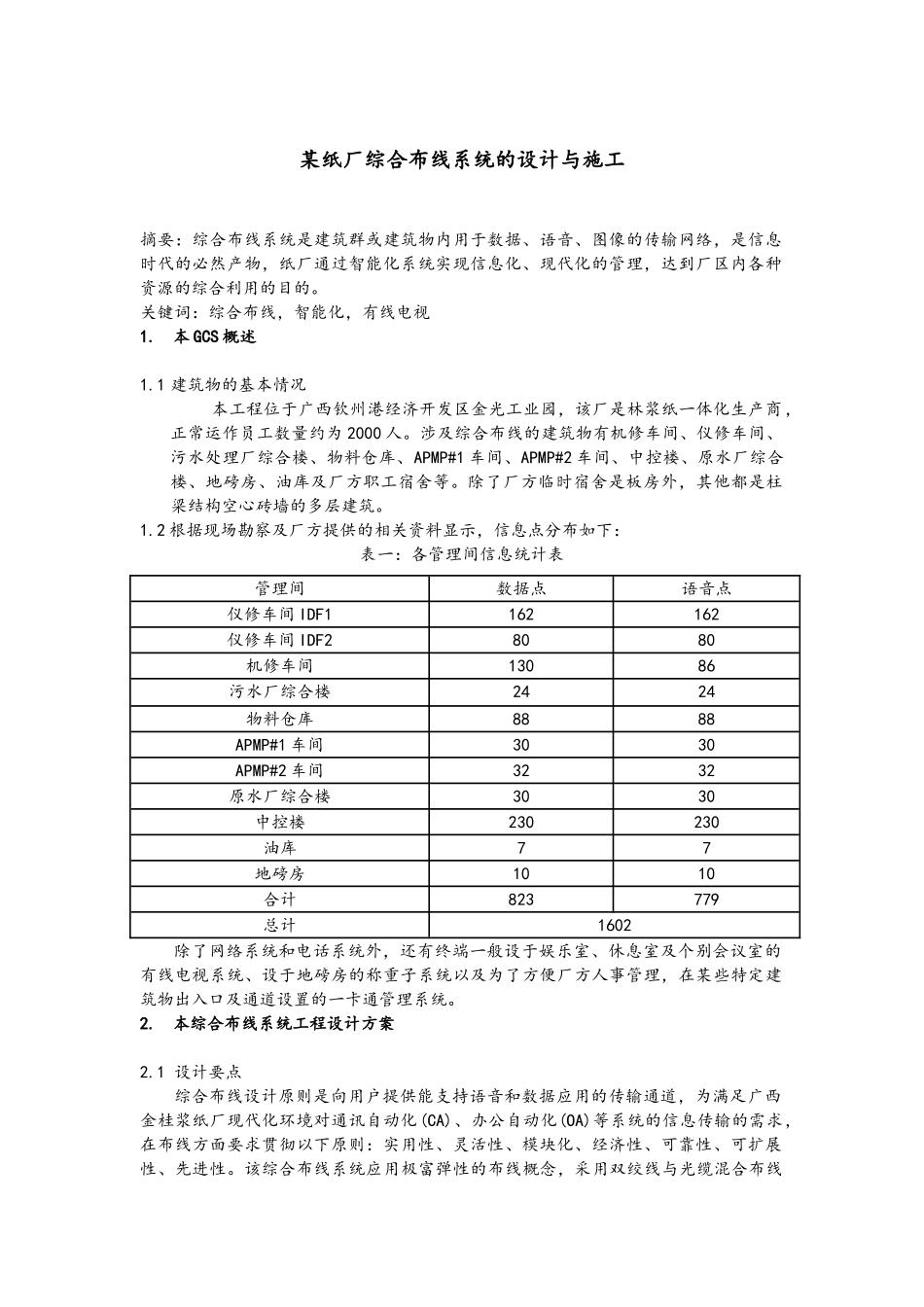

某纸厂综合布线系统的设计与施工摘要：综合布线系统是建筑群或建筑物内用于数据、语音、图像的传输网络，是信息时代的必然产物，纸厂通过智能化系统实现信息化、现代化的管理，达到厂区内各种资源的综合利用的目的。关键词：综合布线，智能化，有线电视1.本GCS概述1.1建筑物的基本情况本工程位于广西钦州港经济开发区金光工业园，该厂是林浆纸一体化生产商，正常运作员工数量约为2000人。涉及综合布线的建筑物有机修车间、仪修车间、污水处理厂综合楼、物料仓库、APMP#1车间、APMP#2车间、中控楼、原水厂综合楼、地磅房、油库及厂方职工宿舍等。除了厂方临时宿舍是板房外，其他都是柱梁结构空心砖墙的多层建筑。1.2根据现场勘察及厂方提供的相关资料显示，信息点分布如下：表一：各管理间信息统计表管理间数据点语音点仪修车间IDF1162162仪修车间IDF28080机修车间13086污水厂综合楼2424物料仓库8888APMP#1车间3030APMP#2车间3232原水厂综合楼3030中控楼230230油库77地磅房1010合计823779总计1602除了网络系统和电话系统外，还有终端一般设于娱乐室、休息室及个别会议室的有线电视系统、设于地磅房的称重子系统以及为了方便厂方人事管理，在某些特定建筑物出入口及通道设置的一卡通管理系统。2.本综合布线系统工程设计方案2.1设计要点综合布线设计原则是向用户提供能支持语音和数据应用的传输通道，为满足广西金桂浆纸厂现代化环境对通讯自动化(CA)、办公自动化(OA)等系统的信息传输的需求，在布线方面要求贯彻以下原则：实用性、灵活性、模块化、经济性、可靠性、可扩展性、先进性。该综合布线系统应用极富弹性的布线概念，采用双绞线与光缆混合布线的方式，构成一套使用灵活、扩充方便、管理简便、维护容易的高标准布线系统，在可以控制的成本之下保持一定时期的先进性。2.2系统设计该系统采用存取协议简单、易于扩展、易于管理、易于排除故障的星形网络拓扑结构，各节点均连接到一个中心设备上，由该中心设备节点传送数据包，因此实现模块化。通过智能网管软件实现动态网络配置，监控网络运行，优化网络性能。在接入层交换机与汇聚层交换机以及汇聚层交换机与核心层交换机之间实现千兆连接，计算机与接入层交换机实现百兆连接。语音主干采用3类大对数电缆，接电信外网，进入建筑物，经由110语音配线架至水平子系统节点。水平子系统采用超五类（5eUTP）布线标准。该系统中各段线缆长度参照中国工程建设标准化协会标准《建筑与建筑群综合布线系统工程设计规范》——CECS72：97(即GB/T50311-2000)，建筑群配线架到楼层配线架间的距离不应超过2000m，建筑物配线架到楼层配线架间距不应超过500m，水平子系统采用超五类双绞线缆，布线距离不宜超过90m。即核心层交换机到汇聚层交换机距离不超过2000m,本工程采用单模光纤，此间距不宜超过3000m，汇聚层交换机到接入层距离不应超过500m。在管理间接入层配线架使用鸭嘴跳线（110跳线）实现了数据信息点与语音信息点的灵活互换。其他系统：考虑到超五类线缆的视频适配器比较贵，另外视频信息带宽相对稳定，且传输距离小于3千米，故选用同轴电缆，把有线电视系统设计成独立双向传输系统。2.3系统图图一：工程系统图3.本工程主要材料表表二：工程主要材料表序号项目名称规格单位数量备注1网络线缆超5类非屏蔽箱230TCL2网络模块超5类非屏蔽个2403TCL3网络插座面板双口个800TCL4水晶头RJ-45个500AMP5金属地插双口套10TCL,PF6331(2)6配线架超5类24口个49TCL7理线器1U机架式个97TCL8110配线架100对机架式个54TCL9110过线槽无腿个54TCL10机柜背板2U块15TCL11光纤配线架12口19寸机柜式个18TCL12网络布线机柜42U800（宽）×600（深）×2000（高）个8TCL13网络布线机柜15U600（宽）×500（深）×720（高）个6TCL14网络布线机柜12U600（宽）×500（深）×600（高）个1TCL15室内光缆6芯单模米800TCL16室外铠装光缆6芯单模米300017室外铠装光缆8芯单模米2010TCL18光纤耦合器单模SC个124TCL19光纤跳线2米单模LC-SC条58TCL20光纤跳线2米单模LC-LC条16TCL21光纤尾纤1米单模SC条96TCL22机柜端RJ45跳线2米超5类非屏蔽条1602TCL23RJ45-110鸭嘴跳线超5类1.5米条2...
