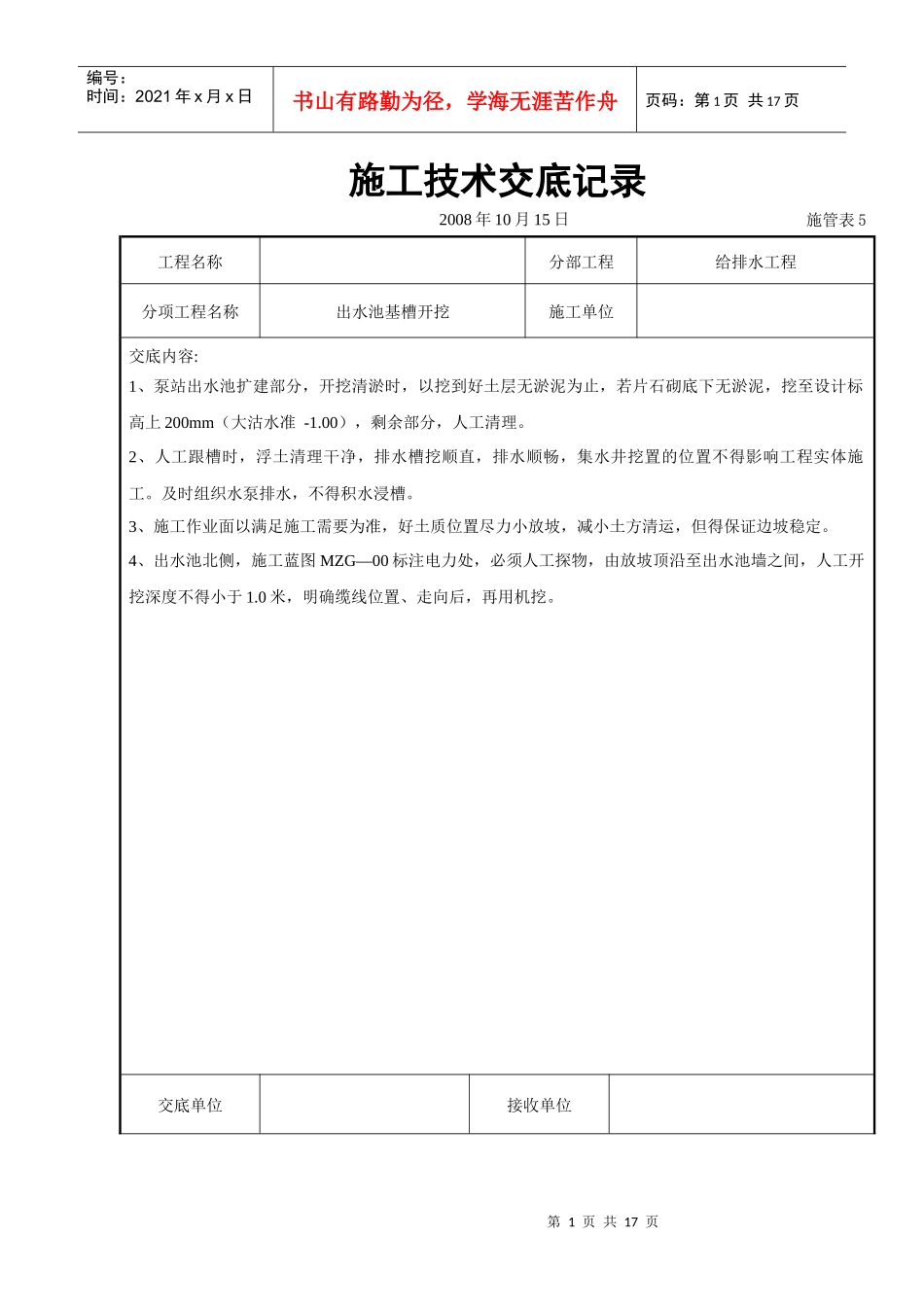

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页施工技术交底记录2008年10月15日施管表5工程名称分部工程给排水工程分项工程名称出水池基槽开挖施工单位交底内容:1、泵站出水池扩建部分，开挖清淤时，以挖到好土层无淤泥为止，若片石砌底下无淤泥，挖至设计标高上200mm（大沽水准-1.00），剩余部分，人工清理。2、人工跟槽时，浮土清理干净，排水槽挖顺直，排水顺畅，集水井挖置的位置不得影响工程实体施工。及时组织水泵排水，不得积水浸槽。3、施工作业面以满足施工需要为准，好土质位置尽力小放坡，减小土方清运，但得保证边坡稳定。4、出水池北侧，施工蓝图MZG—00标注电力处，必须人工探物，由放坡顶沿至出水池墙之间，人工开挖深度不得小于1.0米，明确缆线位置、走向后，再用机挖。交底单位接收单位第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页交底人接收人单位工程施工质量技术交底卡工程名称：分部工程给排水工程施工项目部位：给水管道安装施工单位1给水管槽不得超挖，如发生超挖严禁用土回填，如遇地基问题应进行处理后才能铺设管道，沟槽在管道接口处应预留工作位置，沟槽完工后不得受水浸泡，沟槽允许偏差要求同雨、污水沟槽。2承插给水管道铺设质量必须符合下列要求：2.1接口严密坚固，经水压试验合格；2.2平面位置和纵断高程准确；2.3地基和管件、闸门等的支墩坚固稳定；2.4保持管内清洁，经冲洗消毒，化验水质合格；3铸铁管铺设前应进行裂纹的严格检查，不合格者不得使用。承口内部及插口外部过厚的沥青、铸砂等应予以铲除并清刷干净，稳管后应用麻绳或草绳将接口塞严。4铸铁管铺设的质量标准，中心线允许偏差为20mm，承口和插口对口间距及环形间隙应符合有关规定。管道接口种类有填油麻、填胶圈、填石棉水泥、填膨胀水泥砂浆、灌铅、法兰柔口等，各种接口应符合设计要求及规范规定。5预应力钢筋混凝土管应具出厂合格证及符合质量要求，胶圈外观检查同铸铁管胶圈的要求，内环径为插口外径的0.87-0.93倍，截面直径以压缩率35%-45%为宜。6接口处应挖工作坑，接口前应将承口内部和插口外部的泥土脏物清刷干净，套胶圈应无扭曲现象。7顶、拉设备应事先经设计和计算，顶、拉速度应配合胶圈滚入情况进行调整，管子接口完成以后应即在管底两侧适当塞土，以使管身稳定。不妨碍继续安装的管段，应及时进行胸腔填土。8预应力钢筋混凝土管铺设质量标准：8.1管道中心线允许偏差20mm；8.2插口插入承口长度允许偏差±5mm；8.3胶圈滚至插口小台；9钢管安装除阀件或有特殊要求用法兰或丝扣连接外，均应用焊接。钢管及管配件应具出厂合格证，安装前应检查钢管钢号、直径、壁厚使之符合设计规定。10钢管对口操作前，应清理场地；铺设枋木，按下列工序流程进行：检查管子对口接头尺寸→清扫管膛→配管→确定纵向焊缝错开位置→第一次管第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页道找直→找对口间隙尺寸→对口错口找平→第二次管道拉线找直→点焊。11钢管丝扣连接应符合下列要求：11.1各种丝扣管，不得有裂纹、垂度等缺陷，管子的切口断面应平整，偏差小于一扣丝；11.2钢管丝头长度、松紧应与零件丝扣合适，剩余丝扣不得超过1-2扣丝，并清除麻头等杂物；11.3管子不得有弯曲，零件安装后应正直，允许偏差应在范围内；12焊接钢管有电弧焊接和气焊焊接两类，两种焊接均应满足各自工艺技术要求，质量上不得有扭曲、损伤及焊缝根部未焊透的现象，其外观质量应符合具体规定。焊工必须持操作合格证上岗。13钢管、设备及附件，防腐及绝缘前必须进行除锈、刷油并按要求进行绝缘防腐处理。14管道施工完毕在交工验收之前必须进行水压试验，并进行冲洗消毒。15.0指导文件15.1广东省市政给水管道工程质量评定标准；15.2COP10.2施工过程的检验和试验程序；15.3市政施工技术规程；15.4给排水管道工程施工及验收规范；15.5深圳市东深三期中西部输水管道工程管道施工暂行及补充规定；16.0记录16.1给水管道、阀门、配件合格证；16.2给水沟槽隐蔽验收记录...
