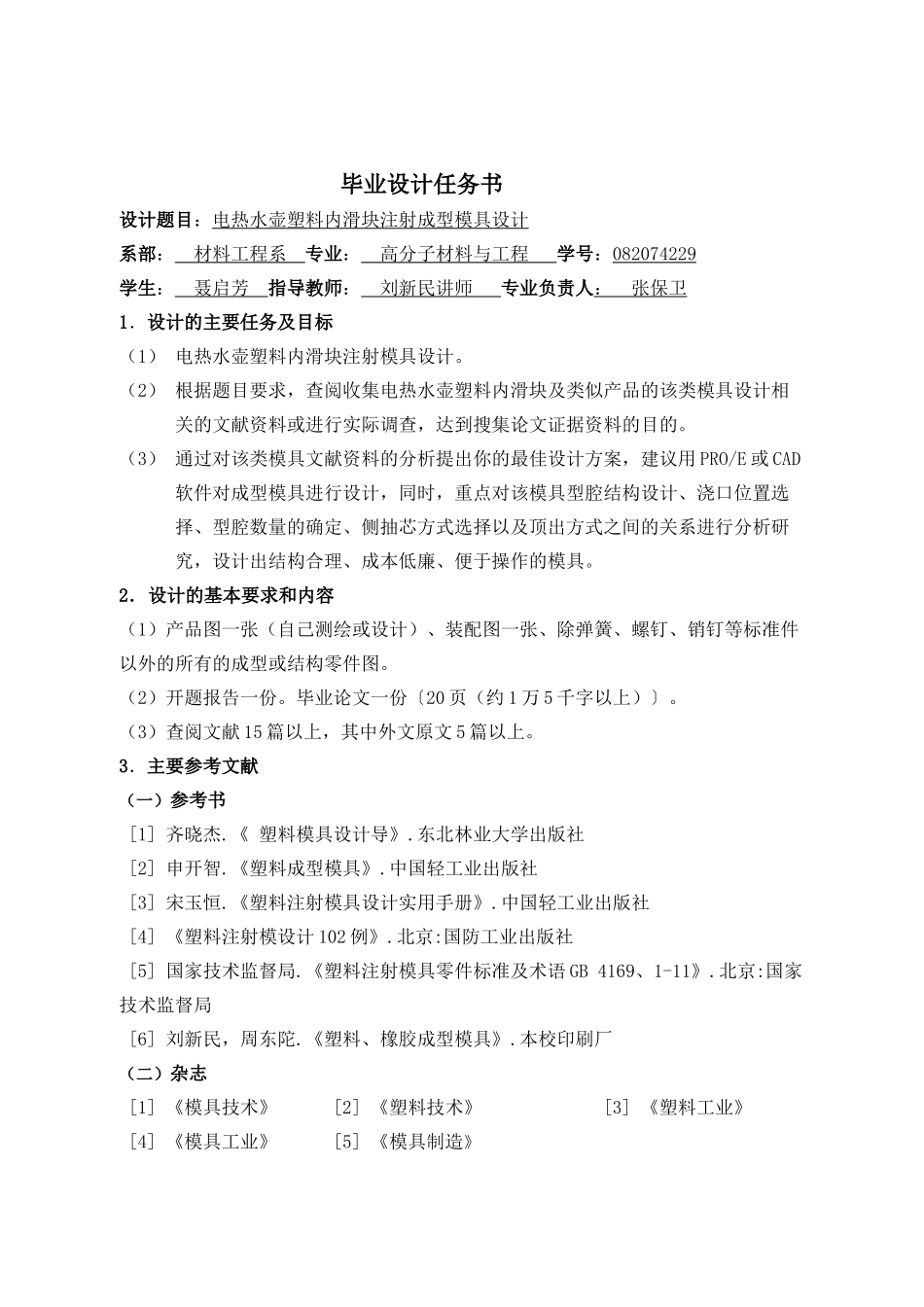

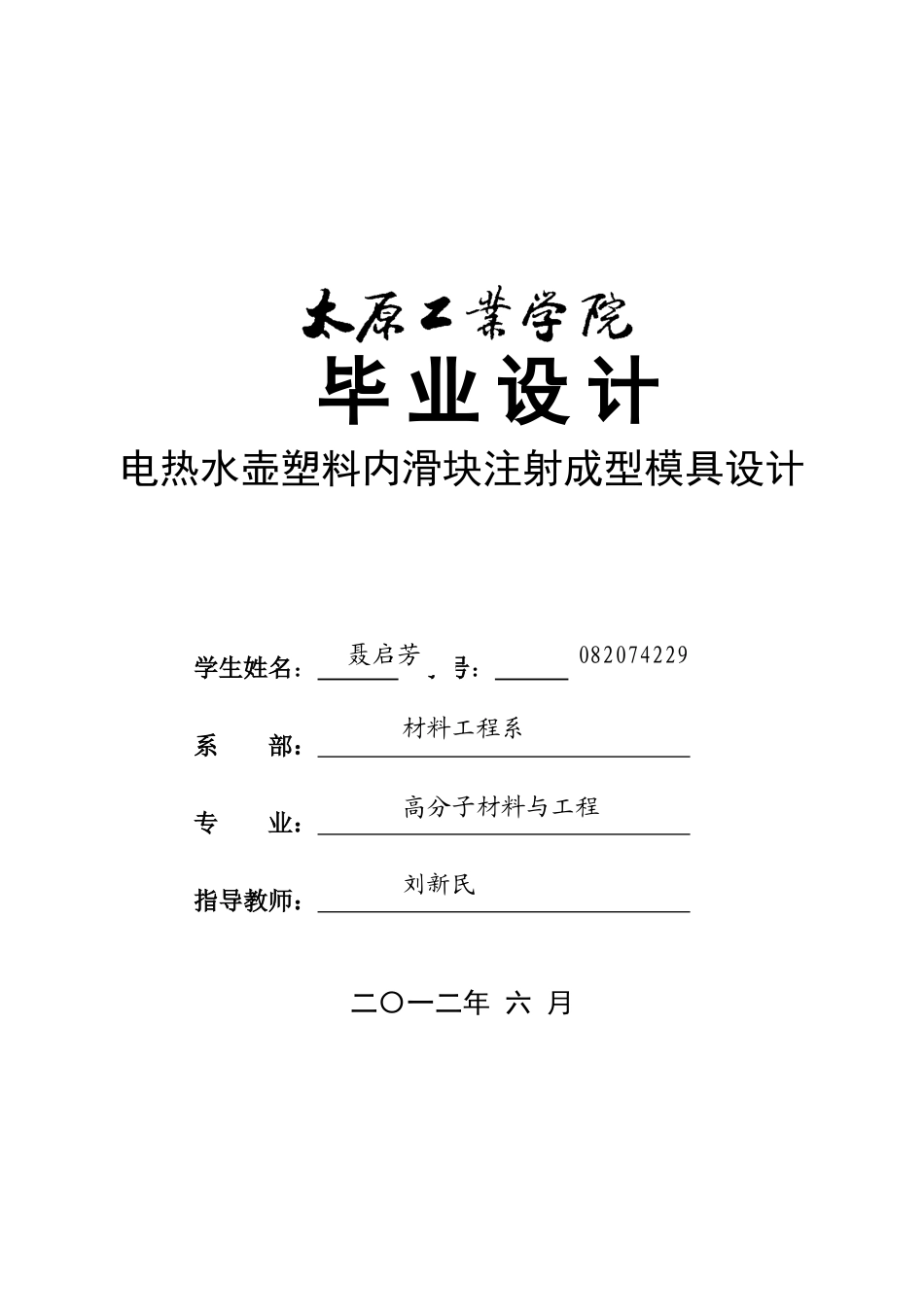

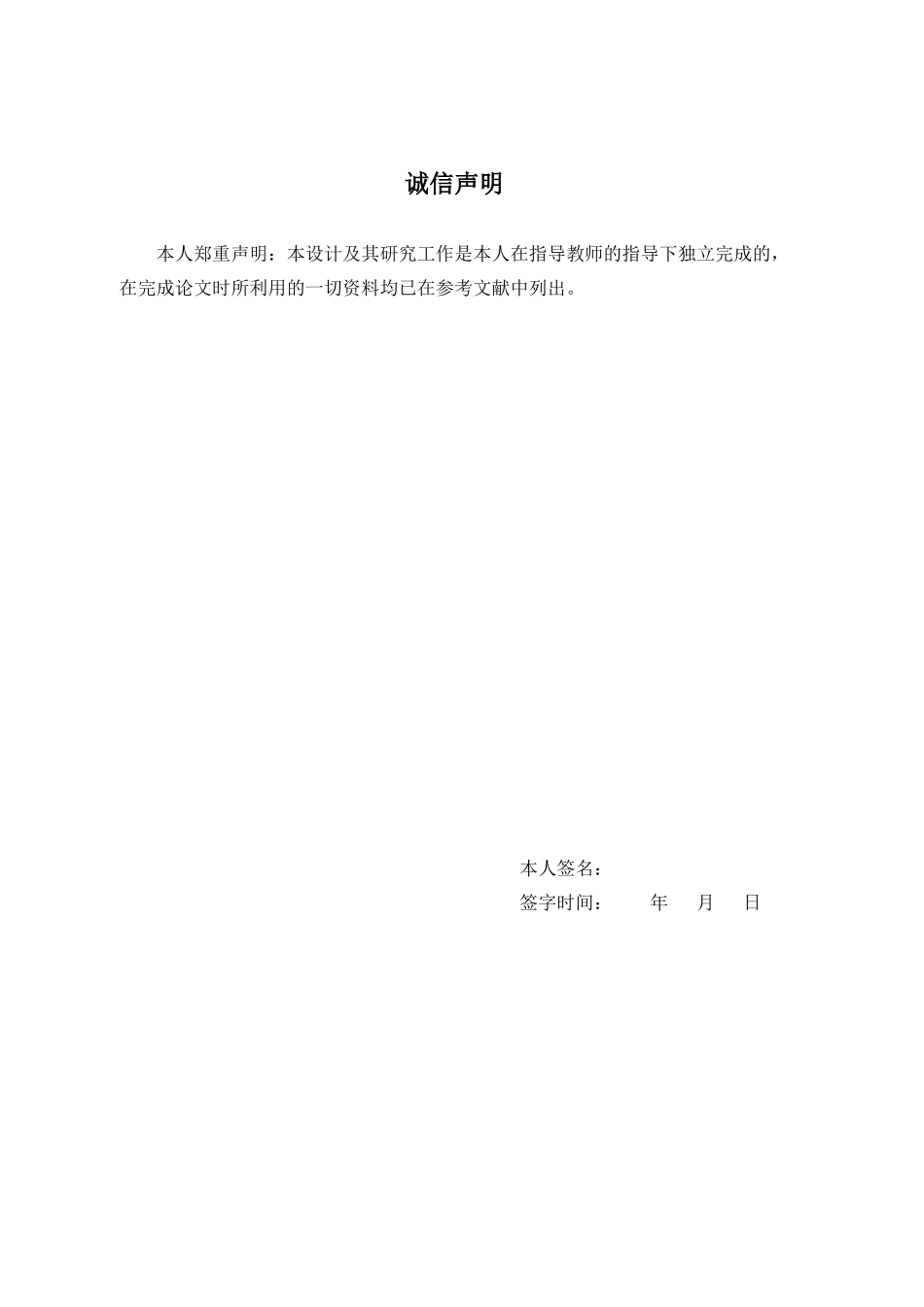

毕业设计电热水壶塑料内滑块注射成型模具设计学生姓名：学号：系部：专业：指导教师：二〇一二年六月聂启芳082074229材料工程系高分子材料与工程刘新民诚信声明本人郑重声明：本设计及其研究工作是本人在指导教师的指导下独立完成的，在完成论文时所利用的一切资料均已在参考文献中列出。本人签名：签字时间：年月日毕业设计任务书设计题目：电热水壶塑料内滑块注射成型模具设计系部：材料工程系专业：高分子材料与工程学号：082074229学生：聂启芳指导教师：刘新民讲师专业负责人：张保卫1．设计的主要任务及目标（1）电热水壶塑料内滑块注射模具设计。（2）根据题目要求，查阅收集电热水壶塑料内滑块及类似产品的该类模具设计相关的文献资料或进行实际调查，达到搜集论文证据资料的目的。（3）通过对该类模具文献资料的分析提出你的最佳设计方案，建议用PRO/E或CAD软件对成型模具进行设计，同时，重点对该模具型腔结构设计、浇口位置选择、型腔数量的确定、侧抽芯方式选择以及顶出方式之间的关系进行分析研究，设计出结构合理、成本低廉、便于操作的模具。2．设计的基本要求和内容（1）产品图一张（自己测绘或设计）、装配图一张、除弹簧、螺钉、销钉等标准件以外的所有的成型或结构零件图。（2）开题报告一份。毕业论文一份〔20页（约1万5千字以上）〕。（3）查阅文献15篇以上，其中外文原文5篇以上。3．主要参考文献（一）参考书[1]齐晓杰.《塑料模具设计导》.东北林业大学出版社[2]申开智.《塑料成型模具》.中国轻工业出版社[3]宋玉恒.《塑料注射模具设计实用手册》.中国轻工业出版社[4]《塑料注射模设计102例》.北京:国防工业出版社[5]国家技术监督局.《塑料注射模具零件标准及术语GB4169、1-11》.北京:国家技术监督局[6]刘新民，周东陀.《塑料、橡胶成型模具》.本校印刷厂（二）杂志[1]《模具技术》[2]《塑料技术》[3]《塑料工业》[4]《模具工业》[5]《模具制造》（三）网址[1]《中国模具网》WWW.Moulds.com.cn[2]《中国模具工业信息网》www.cdmia.com.cn[3]《中国学术期刊》中文www.Edu.cnki.net4．进度安排设计（论文）各阶段名称起止日期下达任务书2011年12月10日设计前准备资料阶段2012年2月26日至3月1日确定设计方案并画装备草图3月2日至3月8日交开题报告3月9日画装备工作图3月10日至4月6日画零件图4月7日至4月27日写论文4月28日至6月13日交论文并装订6月14日讨论论文毕业答辩有关事项6月15日交图纸及光盘6月18日毕业答辩6月19日至6月22日电热水壶塑料内滑块注射成型模具设计摘要：塑料产业的发展是随着现代工业企业的发展而形成的，目前，人们的日常生活中已离不开塑料制品。塑料制品在日用品、电子、电器、汽车等领域的应用越来越广，结构越来越来复杂，质量要求也越来越高，这就对模具设计人员提出了跟高要求。本研究通过对调味盒塑料制品结构的工艺分析，介绍了该模具的设计要点，并对模架、冷却系统、成型零件、浇注系统和推出机构等模具的主要组成部分进行分析。重点对该类多型腔结构模具浇口位置的选择、型腔数量的确定与顶出方式三者之间关系进行分析研究，设计出结构合理、成本低廉、便于操作的，模具。关键字：聚丙烯；注塑模具；模架；浇注系统TheplasticinjectionmoldingdesignofsliderinElectricbottleAbstract:Themolddesignofdemouldingmechanismisanimportantpartof,atthesametimeitisadifficult,especiallywhenproductscontainthread.Thispaperdesignedproductscontainthreaded,designbothmustconsiderthemouldorganizationrequest,alsowanttoconsiderthecostofmolddesignandproductstomassproductionfactors,eventuallydemouldingmechanismusingthreadautomaticdemouldingmechanism,namelythesuper-modulusgearorganizationswillplasticpartsfromthemoldautomaticoff.Thispaperintroducesthemainpointsofdesigndemouldingmechanism,thispaperalsostressedthesuper-modulusgearinstitutionsandthreadformingcoreagenciessuchasthecoordinationbetweenthemovement,likethiscanmakeplasticpartsoffsmoothly,andeventuallyproducequalifiedproducts.Keyw...
