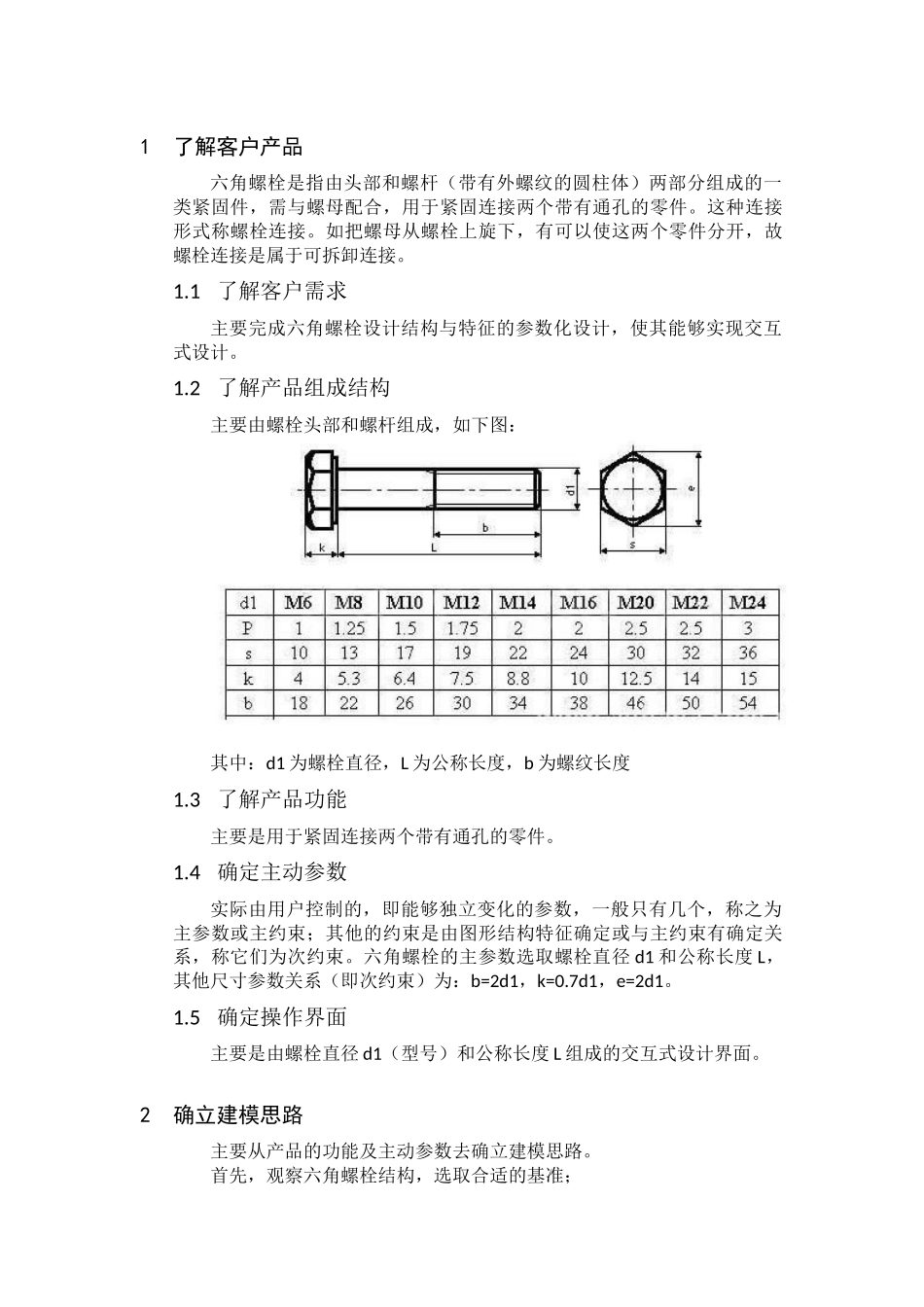

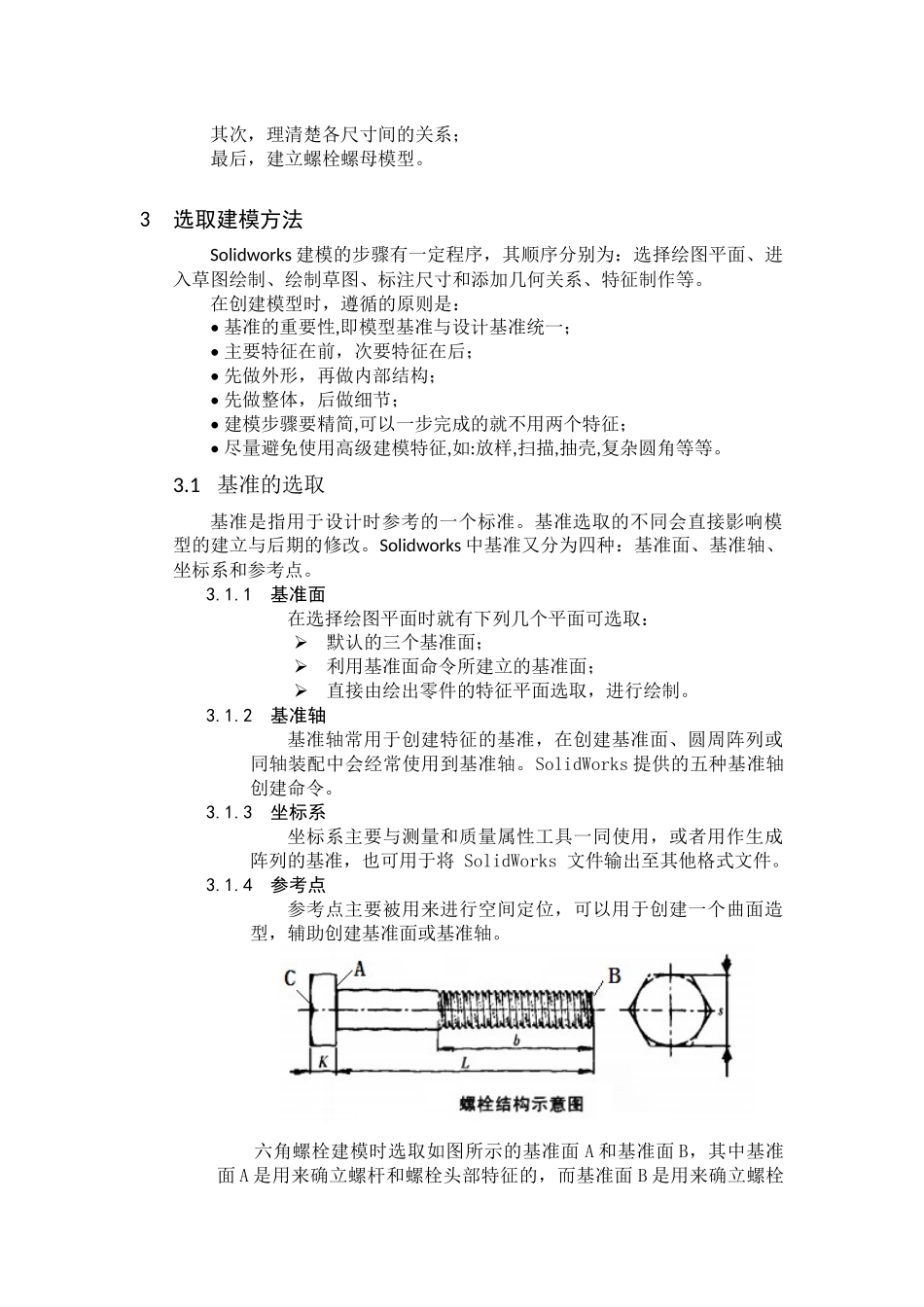

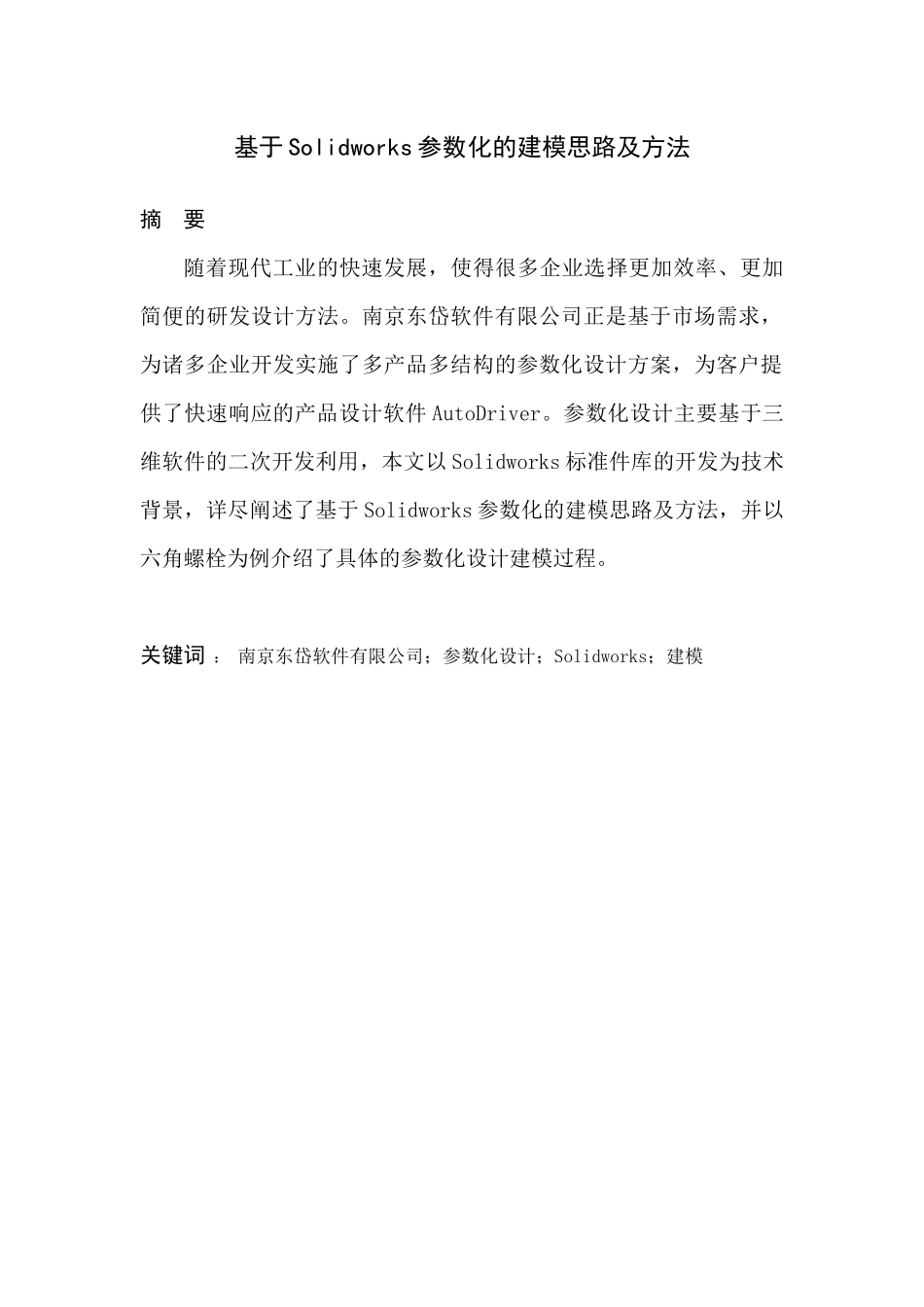

基于Solidworks参数化的建模思路及方法摘要随着现代工业的快速发展，使得很多企业选择更加效率、更加简便的研发设计方法。南京东岱软件有限公司正是基于市场需求，为诸多企业开发实施了多产品多结构的参数化设计方案，为客户提供了快速响应的产品设计软件AutoDriver。参数化设计主要基于三维软件的二次开发利用，本文以Solidworks标准件库的开发为技术背景，详尽阐述了基于Solidworks参数化的建模思路及方法，并以六角螺栓为例介绍了具体的参数化设计建模过程。关键词：南京东岱软件有限公司；参数化设计；Solidworks；建模1了解客户产品六角螺栓是指由头部和螺杆（带有外螺纹的圆柱体）两部分组成的一类紧固件，需与螺母配合，用于紧固连接两个带有通孔的零件。这种连接形式称螺栓连接。如把螺母从螺栓上旋下，有可以使这两个零件分开，故螺栓连接是属于可拆卸连接。1.1了解客户需求主要完成六角螺栓设计结构与特征的参数化设计，使其能够实现交互式设计。1.2了解产品组成结构主要由螺栓头部和螺杆组成，如下图：其中：d1为螺栓直径，L为公称长度，b为螺纹长度1.3了解产品功能主要是用于紧固连接两个带有通孔的零件。1.4确定主动参数实际由用户控制的，即能够独立变化的参数，一般只有几个，称之为主参数或主约束；其他的约束是由图形结构特征确定或与主约束有确定关系，称它们为次约束。六角螺栓的主参数选取螺栓直径d1和公称长度L，其他尺寸参数关系（即次约束）为：b=2d1，k=0.7d1，e=2d1。1.5确定操作界面主要是由螺栓直径d1（型号）和公称长度L组成的交互式设计界面。2确立建模思路主要从产品的功能及主动参数去确立建模思路。首先，观察六角螺栓结构，选取合适的基准；其次，理清楚各尺寸间的关系；最后，建立螺栓螺母模型。3选取建模方法Solidworks建模的步骤有一定程序，其顺序分别为：选择绘图平面、进入草图绘制、绘制草图、标注尺寸和添加几何关系、特征制作等。在创建模型时，遵循的原则是：•基准的重要性,即模型基准与设计基准统一；•主要特征在前，次要特征在后；•先做外形，再做内部结构；•先做整体，后做细节；•建模步骤要精简,可以一步完成的就不用两个特征；•尽量避免使用高级建模特征,如:放样,扫描,抽壳,复杂圆角等等。3.1基准的选取基准是指用于设计时参考的一个标准。基准选取的不同会直接影响模型的建立与后期的修改。Solidworks中基准又分为四种：基准面、基准轴、坐标系和参考点。3.1.1基准面在选择绘图平面时就有下列几个平面可选取：默认的三个基准面；利用基准面命令所建立的基准面；直接由绘出零件的特征平面选取，进行绘制。3.1.2基准轴基准轴常用于创建特征的基准，在创建基准面、圆周阵列或同轴装配中会经常使用到基准轴。SolidWorks提供的五种基准轴创建命令。3.1.3坐标系坐标系主要与测量和质量属性工具一同使用，或者用作生成阵列的基准，也可用于将SolidWorks文件输出至其他格式文件。3.1.4参考点参考点主要被用来进行空间定位，可以用于创建一个曲面造型，辅助创建基准面或基准轴。六角螺栓建模时选取如图所示的基准面A和基准面B，其中基准面A是用来确立螺杆和螺栓头部特征的，而基准面B是用来确立螺栓螺纹特征的。尺寸基准如图所示进行标注和创建特征尺寸。选取不同基准的建模方式，举例如下：3.1.4.1选取基准面C和基准面A基准面C用来创建螺栓头部特征，基准面A用来创建螺杆和螺纹特征，结果如下图：3.1.4.2选取基准面C和基准面B基准面C用来创建螺栓头部特征和螺杆特征，基准面B用来创建螺纹特征，结果如下图：比较这3种选取不同基准时，所产生的不同建模方式，不难看出以下两种建模方式不符合我们主动参数的选取，公称长度L是指螺杆长度，b是指螺纹长度，因此选取基准面A和基准面B更符合参数化设计时主动参数的要求。3.2草图的绘制3.3约束的应用约束是对几何元素大小、位置和方向的限制，分为尺寸约束和几何约束两类。尺寸约束限制元素的大小，并对长度、半径和相交角度的限制；几何约束限制元素的方位或相对位置关系。设计过程可视为约束满足的过程,设计活动本质上是通过提取产品有效的约束来建立其约束模型并进行约束求解。...
