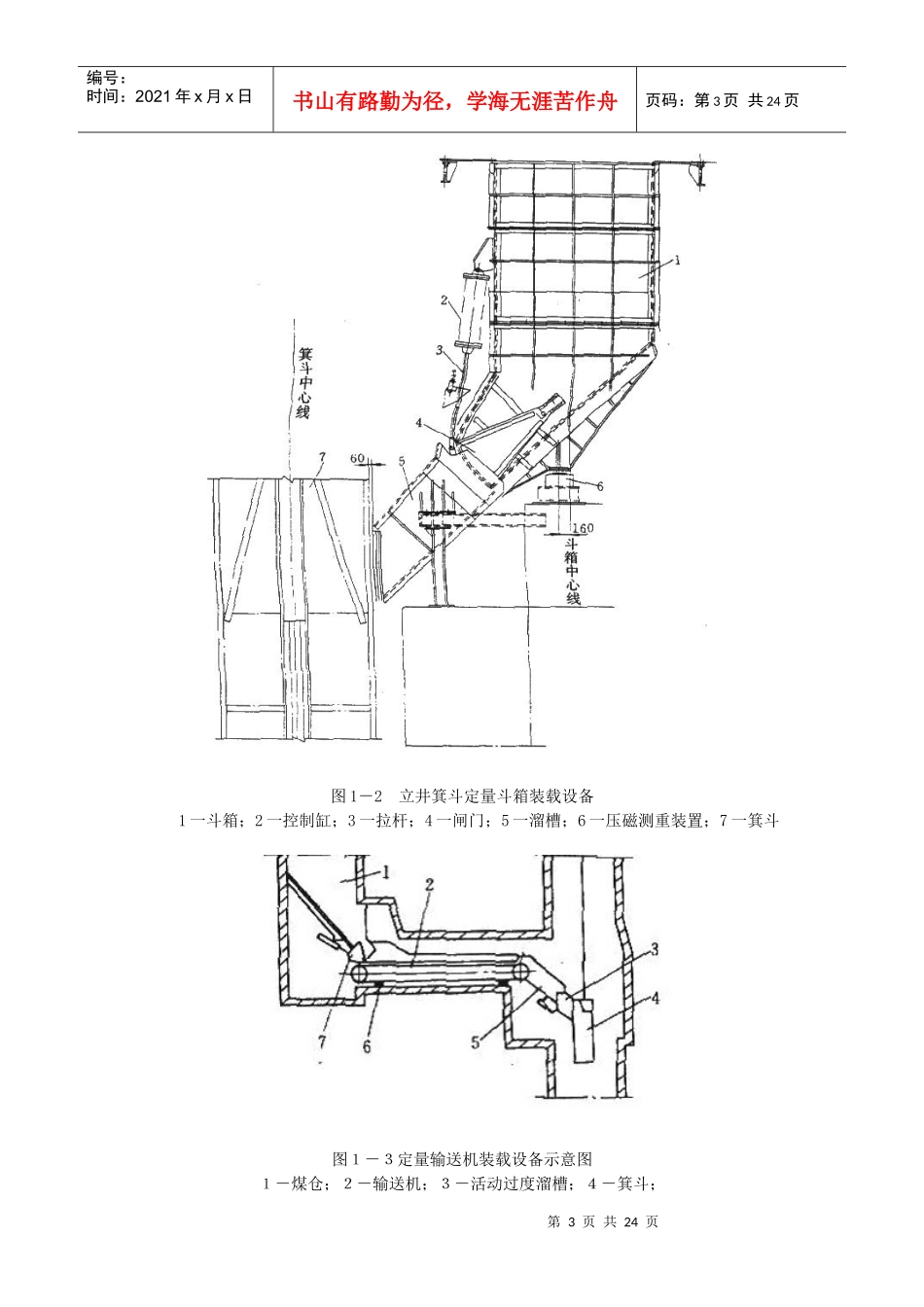

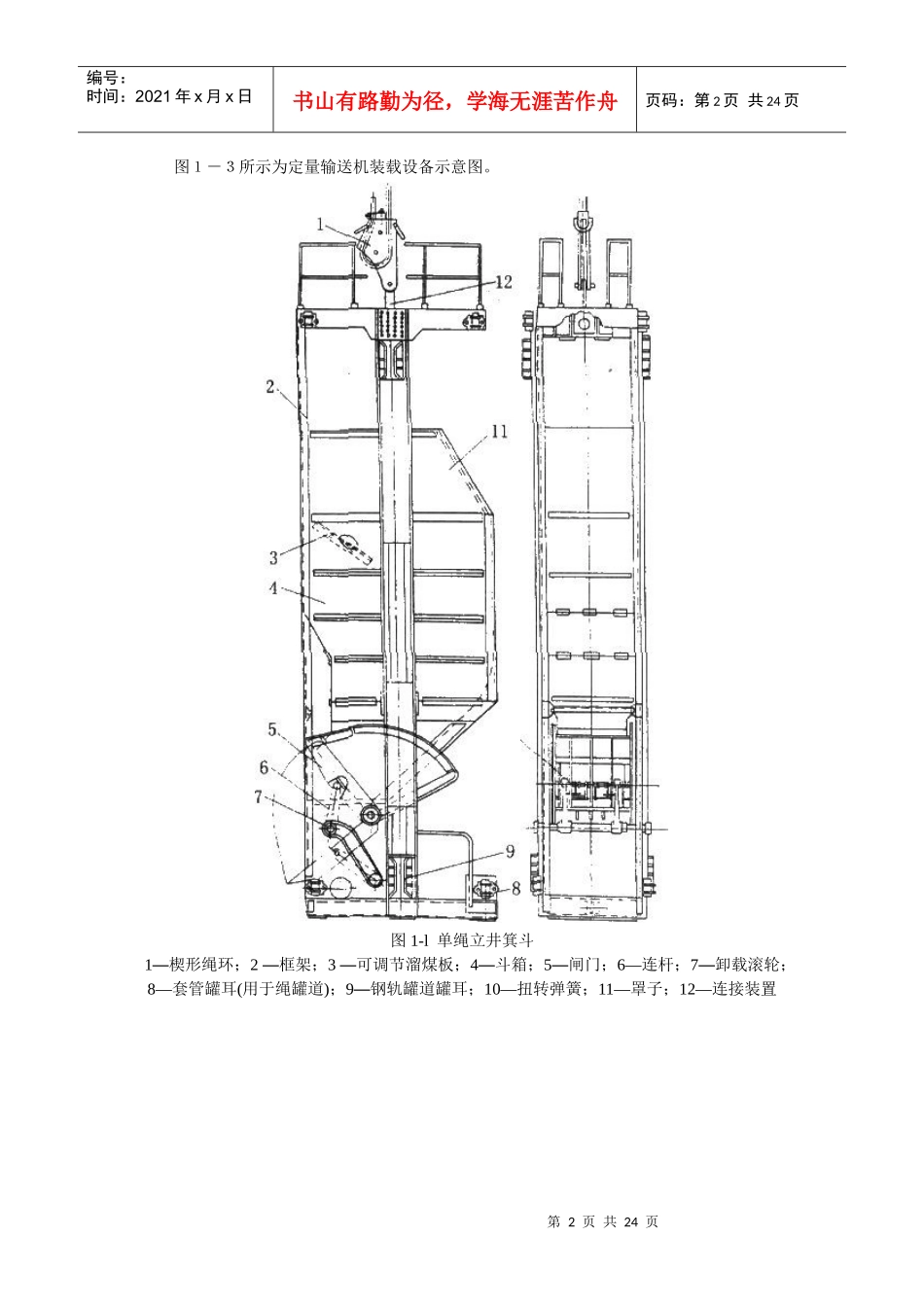

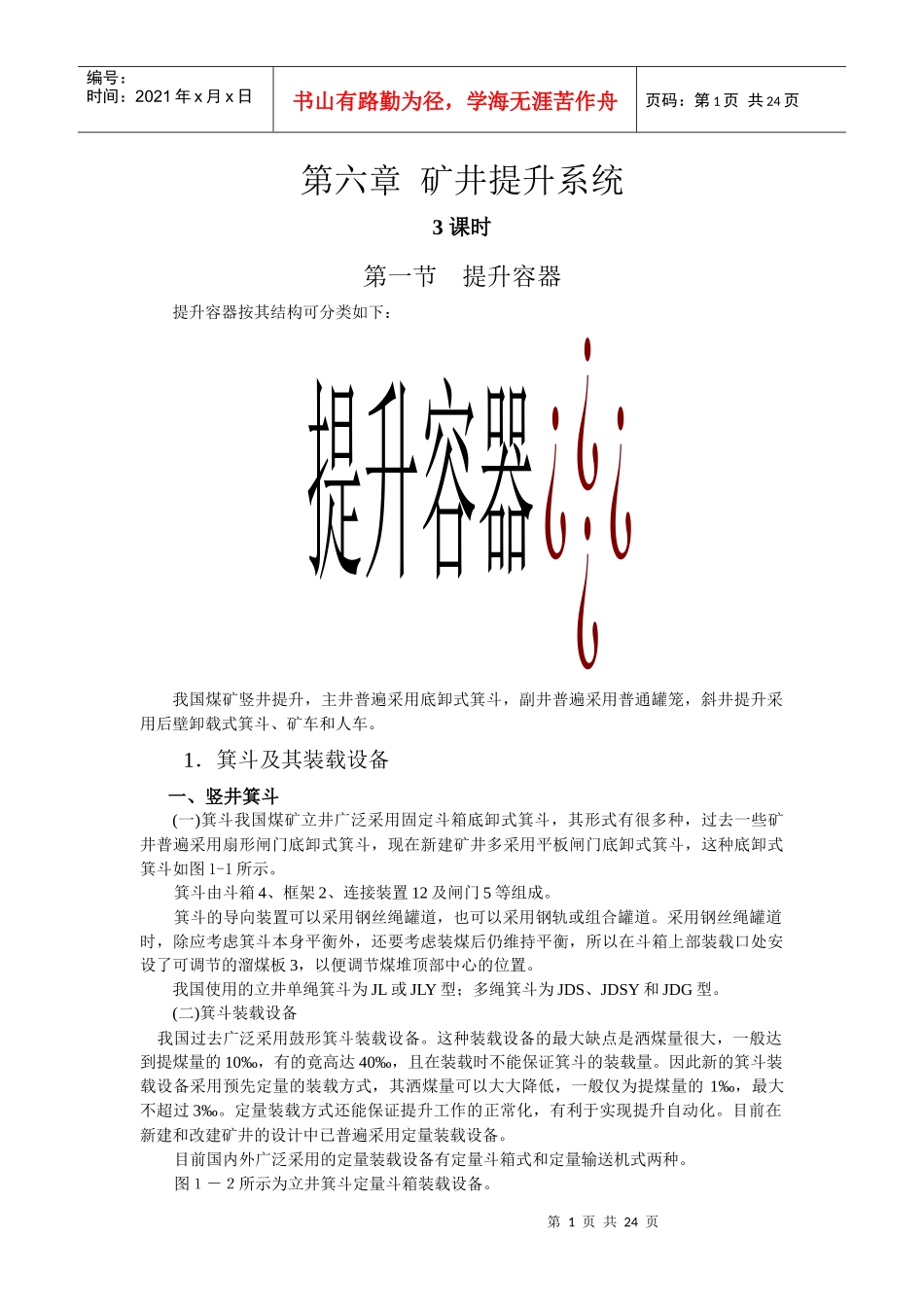

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页第六章矿井提升系统3课时第一节提升容器提升容器按其结构可分类如下：提升容器¿¿¿¿我国煤矿竖井提升，主井普遍采用底卸式箕斗，副井普遍采用普通罐笼，斜井提升采用后壁卸载式箕斗、矿车和人车。1．箕斗及其装载设备一、竖井箕斗(一)箕斗我国煤矿立井广泛采用固定斗箱底卸式箕斗，其形式有很多种，过去一些矿井普遍采用扇形闸门底卸式箕斗，现在新建矿井多采用平板闸门底卸式箕斗，这种底卸式箕斗如图1-1所示。箕斗由斗箱4、框架2、连接装置12及闸门5等组成。箕斗的导向装置可以采用钢丝绳罐道，也可以采用钢轨或组合罐道。采用钢丝绳罐道时，除应考虑箕斗本身平衡外，还要考虑装煤后仍维持平衡，所以在斗箱上部装载口处安设了可调节的溜煤板3，以便调节煤堆顶部中心的位置。我国使用的立井单绳箕斗为JL或JLY型；多绳箕斗为JDS、JDSY和JDG型。(二)箕斗装载设备我国过去广泛采用鼓形箕斗装载设备。这种装载设备的最大缺点是洒煤量很大，一般达到提煤量的10‰，有的竟高达40‰，且在装载时不能保证箕斗的装载量。因此新的箕斗装载设备采用预先定量的装载方式，其洒煤量可以大大降低，一般仅为提煤量的1‰，最大不超过3‰。定量装载方式还能保证提升工作的正常化，有利于实现提升自动化。目前在新建和改建矿井的设计中已普遍采用定量装载设备。目前国内外广泛采用的定量装载设备有定量斗箱式和定量输送机式两种。图１－２所示为立井箕斗定量斗箱装载设备。第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页图１－３所示为定量输送机装载设备示意图。图1-l单绳立井箕斗1—楔形绳环；2—框架；3—可调节溜煤板；4—斗箱；5—闸门；6—连杆；7—卸载滚轮；8—套管罐耳(用于绳罐道)；9—钢轨罐道罐耳；10—扭转弹簧；11—罩子；12—连接装置第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页图1－2立井箕斗定量斗箱装载设备1一斗箱；2一控制缸；3一拉杆；4一闸门；5一溜槽；6一压磁测重装置；7一箕斗图１－３定量输送机装载设备示意图１－煤仓；２－输送机；３－活动过度溜槽；４－箕斗；第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页５－中间溜槽；６－负荷传感器；７－煤仓闸门二、斜井箕斗斜井箕斗有后壁卸载式(简称后卸式)及翻转式两种形式。煤矿斜井提升主要采用后卸式箕斗。后卸式箕斗构造示意图如图1-4所示。图１－４斜井后卸式箕斗示意图１－斗箱；２－主框；３－扇形闸门；４－前轮；５－后轮；６－卸载滚轮2．罐笼及其承接装置一、普通罐笼图1-5所示为单绳单层普通罐笼结构示意图。罐笼罐体是由横梁7及立柱8组成的金属框架结构，两侧包有钢板。罐体的节点采用铆焊结合的形式。罐体的四角为切角形式，这样既有利于井筒布置，制作又方便。罐笼顶部设有半圆弧形的淋水棚6和可打开的罐盖14，以供运送长材料。罐笼两端装有帘式罐门10。为了将矿车推进罐笼，罐笼底部铺设有轨道11。为了防止提升过程中矿车在罐笼内移动，罐笼底部还装有阻车器及自动开闭装置12。在罐笼上装有罐耳15及橡胶滚轮罐耳5，以使罐笼沿装设在井筒内的罐道运行。在罐笼上部装有动作可靠的防坠器4，以保证生产及升降人员的安全。罐笼通过主拉杆3和双面夹紧楔形环2与提升钢丝绳l相连。为保证矿车能顺利地进出罐笼，在井上及井下装卸载位置设承接装置。标准单绳普通罐笼按固定车箱式矿车名义载重确定为lt、1.5t、3t三种形式，每种又有单层和双层之分。多绳标准单绳普通罐笼与标准单绳普通罐笼结构稍有不同，其不同点为：罐笼自重较大，罐笼中留有添加配重的空间，不装设防坠器；连接装置增设钢丝绳张力平衡装置，用来自动调节各绳张力。第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页图1－5单绳普通罐笼结构图1—提升钢丝绳；2—楔形环；3—主拉杆；4—防坠器；5—橡胶滚轮罐耳；6—淋水棚；7—横梁；8—立柱；9—钢...
