电力系统问答题（DOC18页）VIP免费

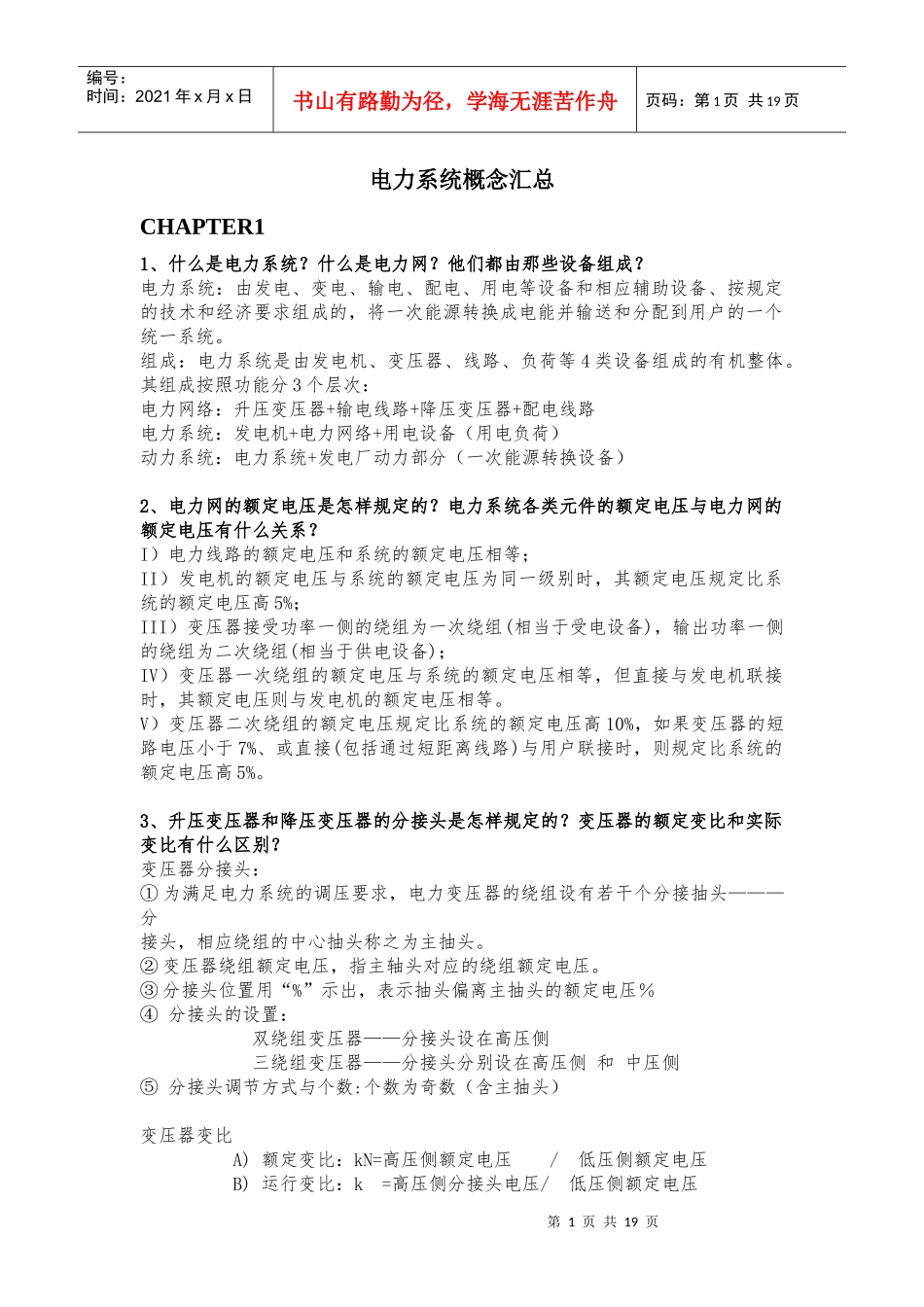

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页电力系统概念汇总CHAPTER11、什么是电力系统？什么是电力网？他们都由那些设备组成？电力系统：由发电、变电、输电、配电、用电等设备和相应辅助设备、按规定的技术和经济要求组成的，将一次能源转换成电能并输送和分配到用户的一个统一系统。组成：电力系统是由发电机、变压器、线路、负荷等4类设备组成的有机整体。其组成按照功能分3个层次：电力网络：升压变压器+输电线路+降压变压器+配电线路电力系统：发电机+电力网络+用电设备（用电负荷）动力系统：电力系统+发电厂动力部分（一次能源转换设备）2、电力网的额定电压是怎样规定的？电力系统各类元件的额定电压与电力网的额定电压有什么关系？I）电力线路的额定电压和系统的额定电压相等；II）发电机的额定电压与系统的额定电压为同一级别时，其额定电压规定比系统的额定电压高5%；III）变压器接受功率一侧的绕组为一次绕组(相当于受电设备)，输出功率一侧的绕组为二次绕组(相当于供电设备)；IV）变压器一次绕组的额定电压与系统的额定电压相等，但直接与发电机联接时，其额定电压则与发电机的额定电压相等。V）变压器二次绕组的额定电压规定比系统的额定电压高10%，如果变压器的短路电压小于7%、或直接(包括通过短距离线路)与用户联接时，则规定比系统的额定电压高5%。3、升压变压器和降压变压器的分接头是怎样规定的？变压器的额定变比和实际变比有什么区别？变压器分接头：①为满足电力系统的调压要求，电力变压器的绕组设有若干个分接抽头———分接头，相应绕组的中心抽头称之为主抽头。②变压器绕组额定电压，指主轴头对应的绕组额定电压。③分接头位置用“%”示出，表示抽头偏离主抽头的额定电压％④分接头的设置：双绕组变压器——分接头设在高压侧三绕组变压器——分接头分别设在高压侧和中压侧⑤分接头调节方式与个数:个数为奇数（含主抽头）变压器变比A)额定变比：kN=高压侧额定电压/低压侧额定电压B)运行变比：k=高压侧分接头电压/低压侧额定电压第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页C)标么变比：k*=k/kN(or：k*=k/kB——见2.6节)4、电能生产的主要特点是什么？对电力系统运行有哪些基本要求？特点：同时性，瞬时性，与日常生活联系的密切性基本要求：1、供电安全可靠；2、电能质量良好；3、系统运行经济；4、环境友好。5、电力系统负荷可以分为哪几个等级，各级负荷有何特点？第一级负荷：中断供电的后果极为严重（人身安全事故等）第二级负荷：（大量减产、对居民生活产生影响）第三级负荷：停电影响不大的其他负荷6、电能质量的基本指标是什么？1、频率fN±0.2～0.5Hz2、电压35kV及以上电压等级VN±5%，10kV及以下电压等级VN±7%。3、谐波正弦波形畸变率≤4～5%。7、电力网的接线方式中，有备用接线和无备用接线，各有什么特点？无备用特点：简单、设备费用较少、运行方便、供电可靠性低有备用特点：简单，运行方便，供电可靠性和电压质量有明显提高，缺点是设备费用增加很多。8，什么是开式网络，什么是闭式网络，他们各有什么特点？开式网络：每一个负荷都只能沿惟一的路径取得电能的网络。闭式网络：每一个负荷点至少通过两条线路从不同的方向取得电能的网络。特点上有第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页CHAPTER21、电力网计算中，单位长度输电线路常采用哪种等值电路？等值电路有哪些主要参数？这些参数个反映什么物理现象？一、输电线路的参数1、电阻：反映线路通过电流时产生的有功功率损失效应2、电感：反映载流导线产生磁场效应3、电导：反映线路带电时绝缘介质中产生泄漏电流及导线附近空气游离而产生有功功率损失4、电容：反映带电导线周围电场效应。输电线路的参数可视为沿全长均匀分布，每单位长度的参数为电阻r0，电感L0，电导g0，电容C0。等值电路如下：2、架空线路的导线换位有什么作用？当三相导线排列不对称时，各相导线所交链的磁链及各相等值电感便不相同，这将引起三相参数...
