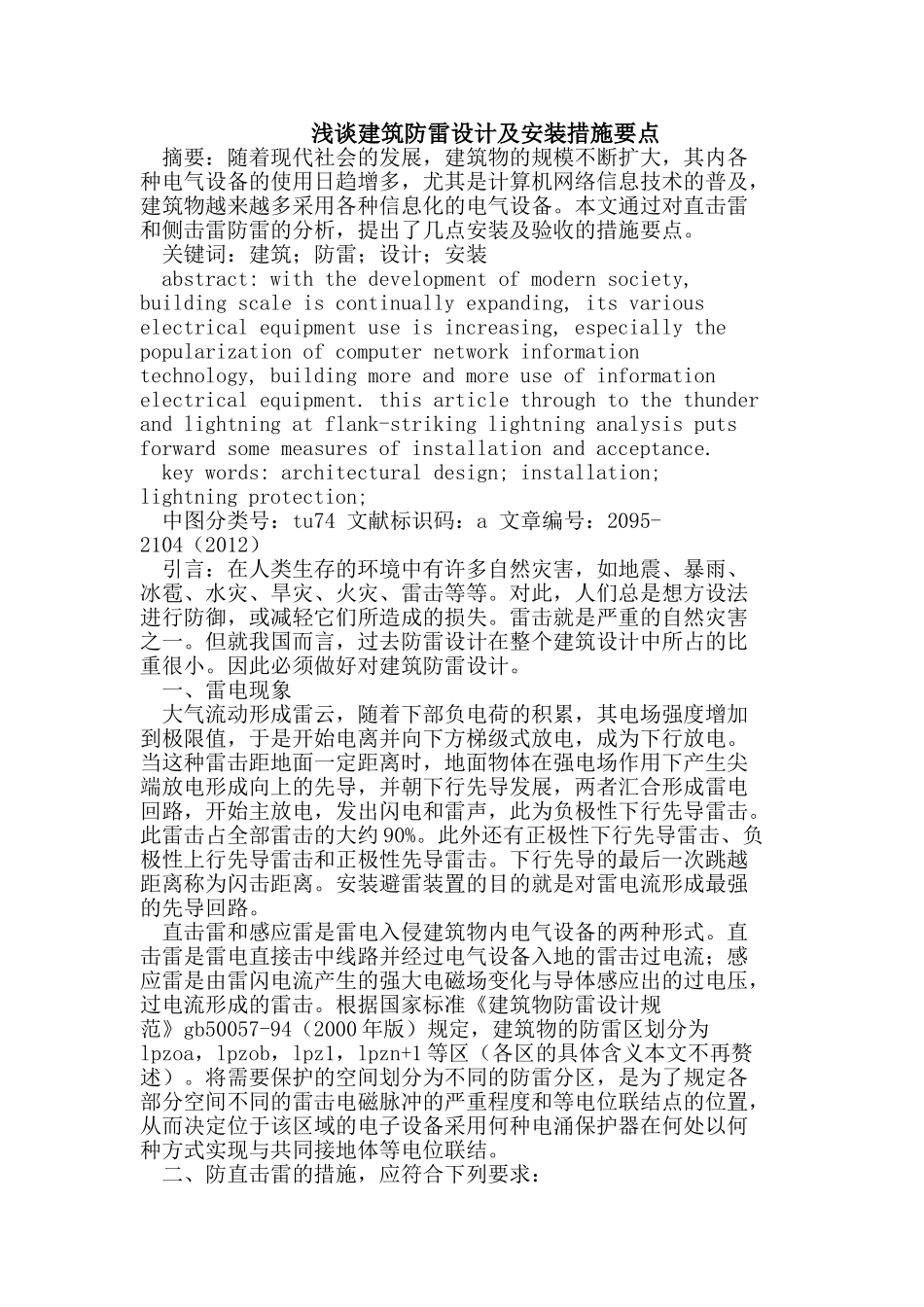

浅谈建筑防雷设计及安装措施要点摘要：随着现代社会的发展，建筑物的规模不断扩大，其内各种电气设备的使用日趋增多，尤其是计算机网络信息技术的普及，建筑物越来越多采用各种信息化的电气设备。本文通过对直击雷和侧击雷防雷的分析，提出了几点安装及验收的措施要点。关键词：建筑；防雷；设计；安装abstract:withthedevelopmentofmodernsociety,buildingscaleiscontinuallyexpanding,itsvariouselectricalequipmentuseisincreasing,especiallythepopularizationofcomputernetworkinformationtechnology,buildingmoreandmoreuseofinformationelectricalequipment.thisarticlethroughtothethunderandlightningatflank-strikinglightninganalysisputsforwardsomemeasuresofinstallationandacceptance.keywords:architecturaldesign;installation;lightningprotection;中图分类号：tu74文献标识码：a文章编号：2095-2104（2012）引言：在人类生存的环境中有许多自然灾害，如地震、暴雨、冰雹、水灾、旱灾、火灾、雷击等等。对此，人们总是想方设法进行防御，或减轻它们所造成的损失。雷击就是严重的自然灾害之一。但就我国而言，过去防雷设计在整个建筑设计中所占的比重很小。因此必须做好对建筑防雷设计。一、雷电现象大气流动形成雷云，随着下部负电荷的积累，其电场强度增加到极限值，于是开始电离并向下方梯级式放电，成为下行放电。当这种雷击距地面一定距离时，地面物体在强电场作用下产生尖端放电形成向上的先导，并朝下行先导发展，两者汇合形成雷电回路，开始主放电，发出闪电和雷声，此为负极性下行先导雷击。此雷击占全部雷击的大约90%。此外还有正极性下行先导雷击、负极性上行先导雷击和正极性先导雷击。下行先导的最后一次跳越距离称为闪击距离。安装避雷装置的目的就是对雷电流形成最强的先导回路。直击雷和感应雷是雷电入侵建筑物内电气设备的两种形式。直击雷是雷电直接击中线路并经过电气设备入地的雷击过电流；感应雷是由雷闪电流产生的强大电磁场变化与导体感应出的过电压，过电流形成的雷击。根据国家标准《建筑物防雷设计规范》gb50057-94（2000年版）规定，建筑物的防雷区划分为lpzoa，lpzob，lpz1，lpzn+1等区（各区的具体含义本文不再赘述）。将需要保护的空间划分为不同的防雷分区，是为了规定各部分空间不同的雷击电磁脉冲的严重程度和等电位联结点的位置，从而决定位于该区域的电子设备采用何种电涌保护器在何处以何种方式实现与共同接地体等电位联结。二、防直击雷的措施，应符合下列要求：（1）接闪器采用避雷针、避雷带（网），或两者混合的方式，还宜利用建筑物的金属屋面作为接闪器，但应符合规范要求。不应采用装有放射性物质的接闪器。其他形式的消雷器，只宜用于屋面上架设有高杆铁塔的建筑物上。屋面上的突出物，如卫星和共用天线接收装置、节日彩灯、航空障碍灯和屋面风冷机组等，应在防雷装置保护范围内，若按滚球法计算不在保护范围内时，应另设避雷针、带加以保护，并与屋面防雷装置相连。（2）引下线应优先利用建筑物钢筋混凝土柱或剪力墙中的主钢筋，还宜利用建筑物的消防梯、钢柱、金属烟囱等作为引下线。当利用钢筋混凝土柱中的钢筋、钢柱作为自然引下线，并同时采用基础钢筋作为接地装置时，不设断接卡，但应在室外适当地点设若干与柱内钢筋相连的连接板，供测量、外接人工接地体和作等电位联结用。砖混结构的建筑物，在外墙四周另设引下线，并在离地1.8米出装设断接卡。其1.7米至地下0.3米一段应采取保护措施。（3）接地装置应优先利用建筑物钢筋混凝土基础内的钢筋。有钢筋混凝土地梁时，应将地梁内钢筋连成环形接地装置；没有钢筋混凝土地梁时，可在建筑物周边无钢筋的闭合条形混凝土基础内，用-40x4镀锌扁钢直接敷设在槽坑外沿，形成环形接地。当将变压器和柴油发电机的中性点工作接地、电气保护接地和弱电系统工作接地等共用接地装置时，接地电阻值应不大于1欧。采用共用接地装置时，弱电系统应将各自设备机房的、与建筑物绝缘的接地线柱，用25平方毫米以上的铜芯电缆或导线穿焊接钢管做单独的引下线，在建筑物基础处与接地板相...
