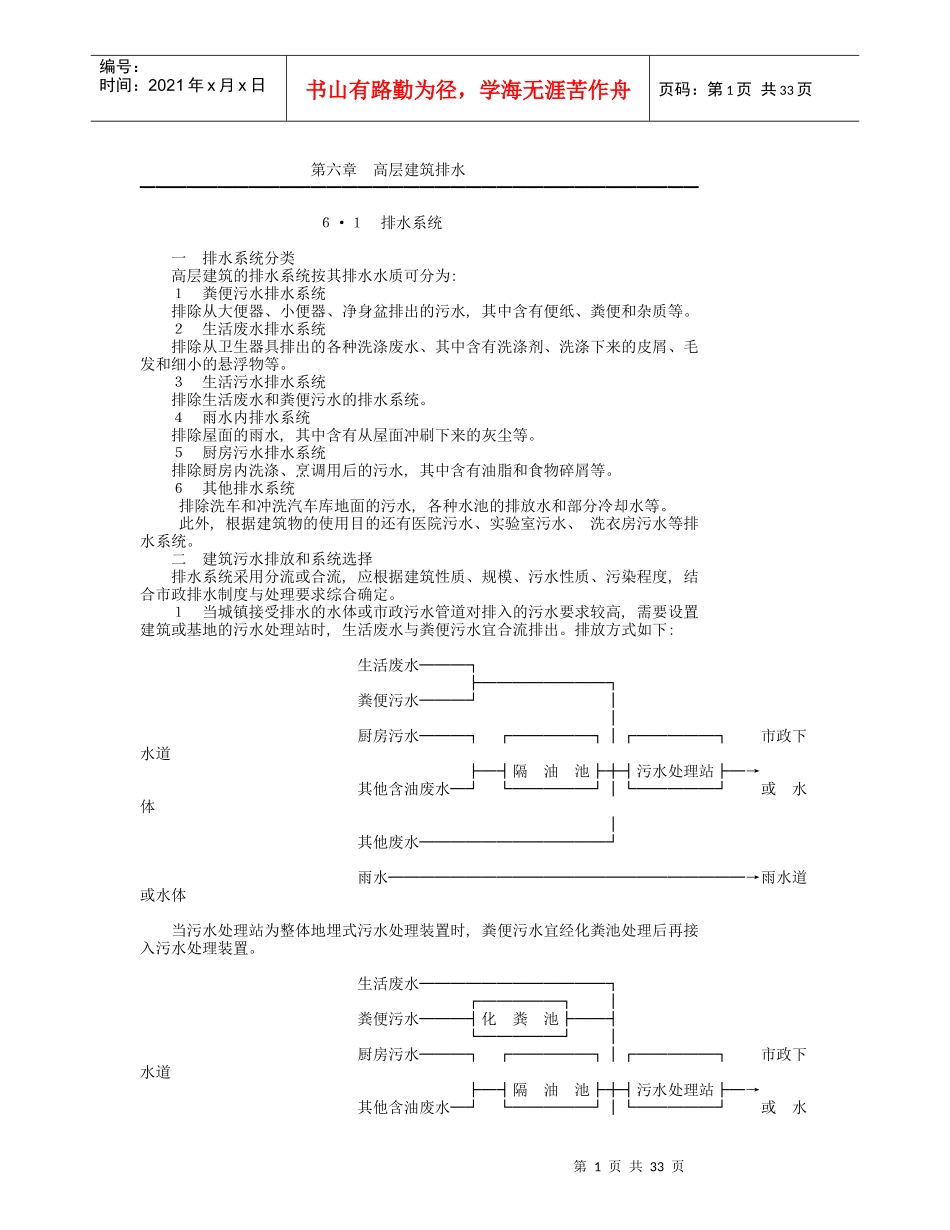

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第六章高层建筑排水━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━６·１排水系统一排水系统分类高层建筑的排水系统按其排水水质可分为:１粪便污水排水系统排除从大便器、小便器、净身盆排出的污水,其中含有便纸、粪便和杂质等。２生活废水排水系统排除从卫生器具排出的各种洗涤废水、其中含有洗涤剂、洗涤下来的皮屑、毛发和细小的悬浮物等。３生活污水排水系统排除生活废水和粪便污水的排水系统。４雨水内排水系统排除屋面的雨水,其中含有从屋面冲刷下来的灰尘等。５厨房污水排水系统排除厨房内洗涤、烹调用后的污水,其中含有油脂和食物碎屑等。６其他排水系统排除洗车和冲洗汽车库地面的污水,各种水池的排放水和部分冷却水等。此外,根据建筑物的使用目的还有医院污水、实验室污水、洗衣房污水等排水系统。二建筑污水排放和系统选择排水系统采用分流或合流,应根据建筑性质、规模、污水性质、污染程度,结合市政排水制度与处理要求综合确定。１当城镇接受排水的水体或市政污水管道对排入的污水要求较高,需要设置建筑或基地的污水处理站时,生活废水与粪便污水宜合流排出。排放方式如下:生活废水───┐├────────┐粪便污水───┘││厨房污水───┐┌─────┐│┌─────┐市政下水道├─┤隔油池├┼┤污水处理站├─→其他含油废水─┘└─────┘│└─────┘或水体│其他废水────────────┘雨水───────────────────────→雨水道或水体当污水处理站为整体地埋式污水处理装置时,粪便污水宜经化粪池处理后再接入污水处理装置。生活废水────────────┐┌─────┐│粪便污水───┤化粪池├──┤└─────┘│厨房污水───┐┌─────┐│┌─────┐市政下水道├─┤隔油池├┼┤污水处理站├─→其他含油废水─┘└─────┘│└─────┘或水第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页体│其他废水────────────┘雨水───────────────────────→雨水道或水体２建筑物排出的污水符合市政污水管网的要求,但城镇污水管理部门要求处理时,一般可采用化粪池进行简单处理后排出,其粪便污水宜与生活废水分流。生活废水────────────┐┌─────┐│粪便污水───┤化粪池├──┤└─────┘├─────→市政下水道厨房污水───┐┌─────┐│├─┤隔油池├┤其他含油废水─┘└─────┘││其他废水────────────┘３建筑物排出的污水如温度过高时,应进行降温后排入下水道。三高层建筑排水系统的特点污水在排水立管中的流动,与一般的重力流和压力流不同,是一种极不稳定的气─水两相流。在高层建筑中,由于排水立管长、水量大、流速高，往往引起管道内的气压极大波动，并可能形成水塞，造成卫生器具溢水或水封被破坏。从而使下水道中的臭气侵入室内，污染环境。实践和理论都说明：高层建筑排水系统功能的优劣，在很大程度上取决于排水管道通气系统是否合理。因此，在高层建筑中通气系统在排水系统中占有重要地位。一个完善的排水系统，应满足以下各点要求：１管道布置要合理，水力条件好，能迅速排出污水；２尽可能的使排水系统的管道内保持气压稳定，防止水塞的形成和水封被破坏；３管道安装牢固，防振，隔振和减少噪声；４检修方便。四排水管道中的水流运动建筑排水系统由卫生器具，器具排水管，横支管，立管，排出管和通气管等组成。水流在不同的管段中的流动情况不同，形成各自的特殊性。１排水横支管中的水流运动排水横支管是接纳各卫生器具排水管的来水,卫生器具排水的特点是间歇性排水,历时短,流率高,水流迅猛具有冲击性。尤其是虹吸式大便器的排水更为明显。当水流突然排放，在器具排水管与横支管的连接处（端部弯头或三通），水流首先是冲击对面的管壁，然后冲向下游，水流紊乱并与管道中的空气剧烈混合，形成波动的气...
