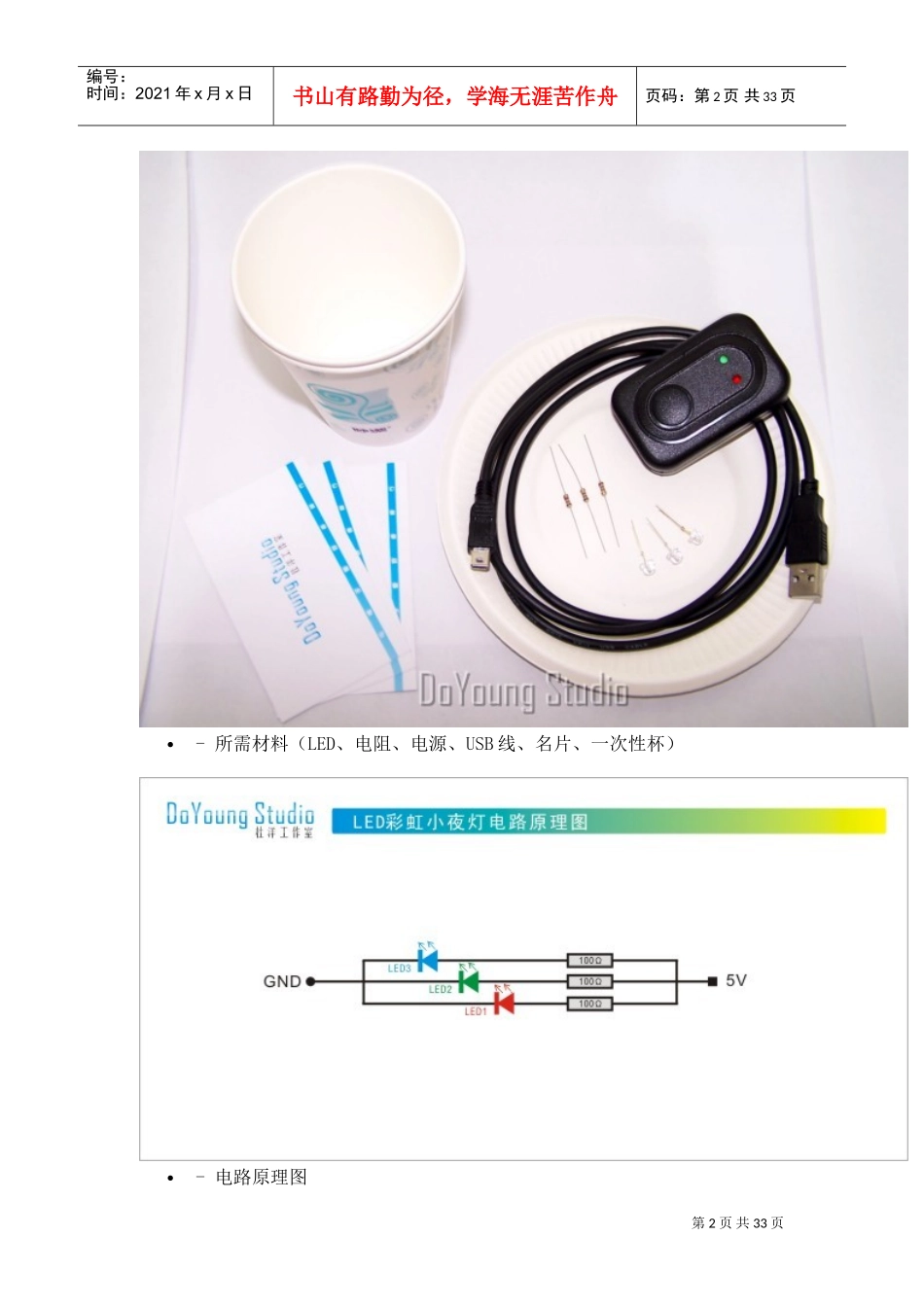

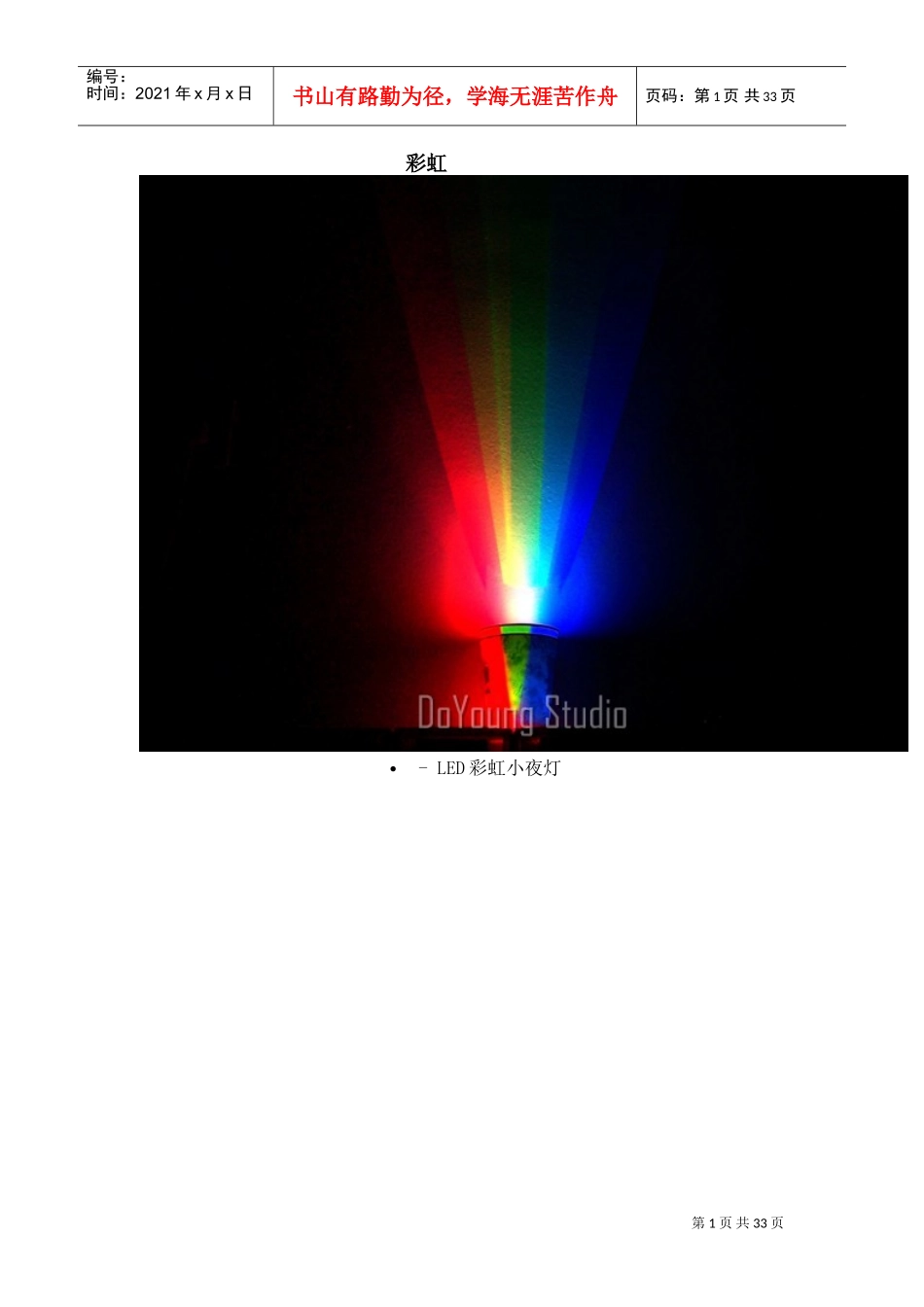

第1页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共33页彩虹-LED彩虹小夜灯第2页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共33页-所需材料(LED、电阻、电源、USB线、名片、一次性杯)-电路原理图第3页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共33页-草帽型高亮LED灯3个、100欧电阻3个、一次性纸杯2个第4页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共33页-在其中一个纸杯底面画出如图的电路第5页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共33页-将相应的电阻和LED灯插上底面上(穿透底面)第6页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共33页-然后在将所有元器件从正面插回到底面第7页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共33页-将元器件的引脚按电路原理图连接并焊接第8页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共33页-在正面的LED灯应高出杯底一段距离第9页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共33页-USB-A转miniUSB线1条第10页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共33页-剪去miniUSB一端的接头剪去2数据线只留+5V和GND第11页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共33页-在另一个纸杯的侧面钻一个孔第12页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第12页共33页-把USB线穿入纸杯上的孔第13页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第13页共33页-将USB线焊接在LED灯的电路上第14页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第14页共33页-将两个纸杯套合在一起第15页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第15页共33页-插上USB电源适配器第16页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第16页共33页-把三张名片按上图所示插在纸杯里隔开3色LED灯第17页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第17页共33页-可以根据自己的喜好来调整名片的角度第18页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第18页共33页-夏天可多一些蓝色(冷色)冬天可多一些红色(温色)第19页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第19页共33页-将小夜灯摆放在靠近墙壁处第20页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第20页共33页-关上室内的其他光源彩虹小灯让你的夜晚更有情调第21页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第21页共33页小星星-LED圣诞小星星第22页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第22页共33页-所需材料(LED、电池、双面胶纸)第23页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第23页共33页-普通5mm透明外壳的高亮LED(5pcs)第24页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第24页共33页-将LED灯直接插在电池的两极上第25页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第25页共33页-5个LED以电池为中心排列成五角星形状第26页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第26页共33页-必须使用同颜色、同一型号的LED才能保证亮度一致第27页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第27页共33页-五角星角度调整好后用双面胶纸在电池正极一侧固定第28页共33页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第28页共33页-废弃的胶纸底...
