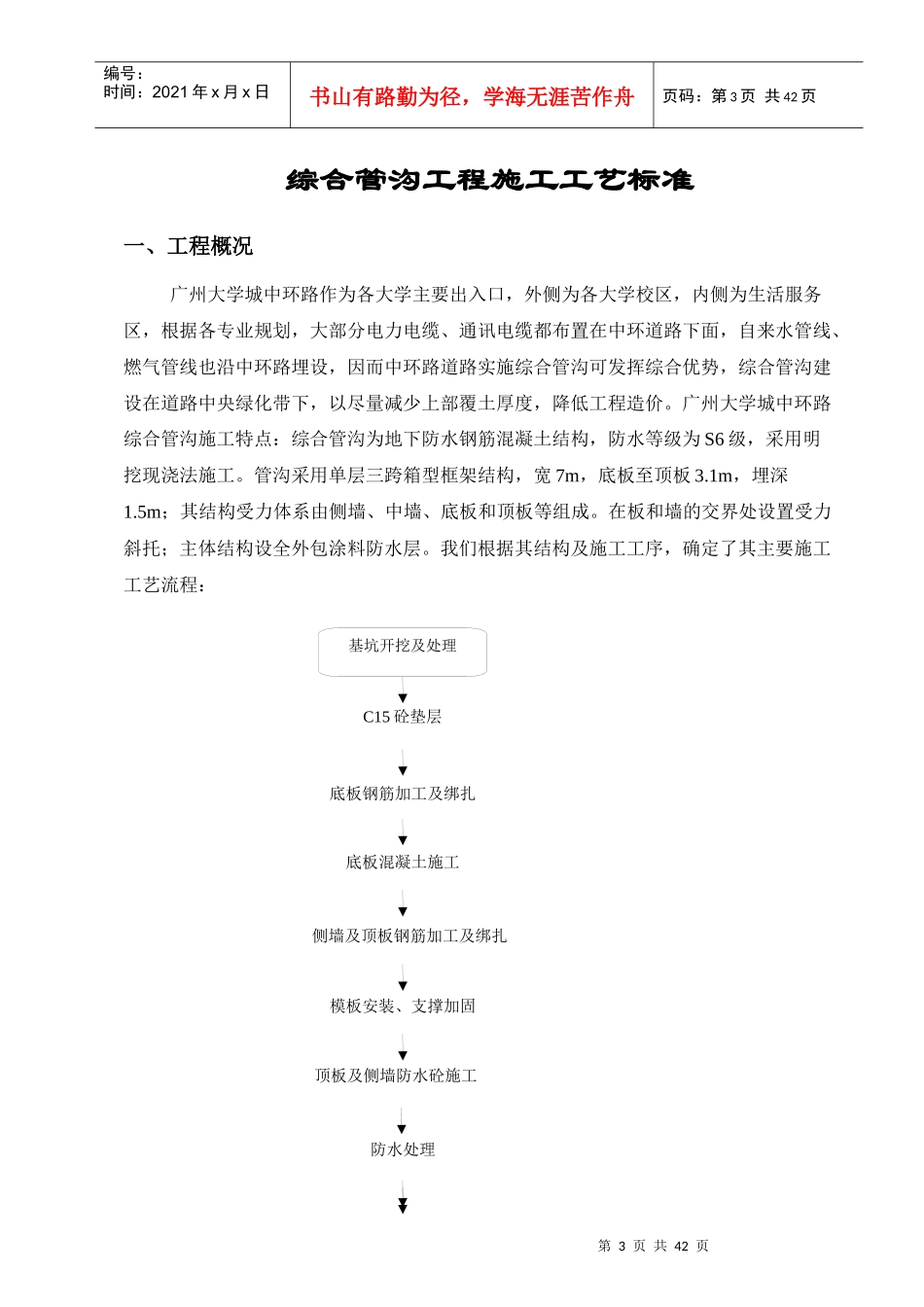

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页市政道路及综合管沟土建施工工程中环三标综合管沟工程施工工艺标准第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页中铁五局集团第三工程有限责任公司二00五年三月第3页共42页第2页共42页基坑开挖及处理编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页综合管沟工程施工工艺标准一、工程概况广州大学城中环路作为各大学主要出入口，外侧为各大学校区，内侧为生活服务区，根据各专业规划，大部分电力电缆、通讯电缆都布置在中环道路下面，自来水管线、燃气管线也沿中环路埋设，因而中环路道路实施综合管沟可发挥综合优势，综合管沟建设在道路中央绿化带下，以尽量减少上部覆土厚度，降低工程造价。广州大学城中环路综合管沟施工特点：综合管沟为地下防水钢筋混凝土结构，防水等级为S6级，采用明挖现浇法施工。管沟采用单层三跨箱型框架结构，宽7m，底板至顶板3.1m，埋深1.5m；其结构受力体系由侧墙、中墙、底板和顶板等组成。在板和墙的交界处设置受力斜托；主体结构设全外包涂料防水层。我们根据其结构及施工工序，确定了其主要施工工艺流程：C15砼垫层底板混凝土施工侧墙及顶板钢筋加工及绑扎模板安装、支撑加固顶板及侧墙防水砼施工防水处理底板钢筋加工及绑扎第4页共42页第3页共42页挖掘机挖地面下2m土方基坑边坡第一次维护第二层放坡开挖基坑边坡第二次维护人工捡底0.3m测量放线基坑底排水沟基坑顶排水沟编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页二、基坑开挖与支护施工方案2.1基坑开挖工艺流程2.2基坑开挖施工方法根据施工图设计及现场实际地质情况，中环三标将管段内综合管沟基坑开挖分成三部分：1、一般路基处理段；2、为不良地质及软土路基处理段（根据现场开挖实际情况）；3、穿越河涌箱涵、与放射线交叉处深基坑处理段。1、一般路基处理段基坑实际开挖深度3.95米（综合管沟埋深4.6m、15cm砼垫层，扣除80cm路面）。开挖拟采用人工配合机械纵向分段竖向分层的方式进行。开挖出来的土方，保留符合回填要求的部分临时堆放在施工区堆放场地内，其余弃方或运至软基处理段。基坑由中间向两端分别纵向分段、竖向分层开挖，每段基坑的开挖长度与主体分节相对应。为了有利于基底排水及施工流水作业，开挖面比主体施工段超前2～3节，根基坑回填第5页共42页第4页共42页1：0.53.95m编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页据K4+730～K4+795试验段开挖结果判断，地质条件较好，开挖面坡度定为1:0.5，开挖完成后采用覆盖彩条布处理。一般路基处理段2、地质不良及软土路基处理段a.如K5+410~K5+950段：基坑土质含水量大、含砂率大，开挖时基坑侧壁不稳定，极易坍塌，须采取特殊支护。我部曾尝试放缓基坑边坡度的方法施工，但已通的两车道边线距基坑边线仅4.5m，考虑施工时的工作空间1m及车道安全距离1m，基坑侧壁坡度仅为1：0.5，远远达不到该种土质的稳定坡度。b.如K4+794.58~K4+935.42高架桥地埋段由于地势低洼，地表长年受水浸泡，（桥台台背基础设计为水泥搅拌桩处理）综合管沟基坑土质含水量大、开挖时基坑侧壁也必须采取特殊支护。c.如K5+950~K6+950段为软基处理，由于已修成的“11m施工车道”离综合管沟开挖边线仅3.5m（基坑开挖须预留至少1m工作面），基坑埋深均在3.95m以上，已无法满足投标时1:1.5的坡度进行开挖。试验段基坑开挖时淤泥仍呈流塑状，采用普通钢板桩无法堵住淤泥及泥砂，对“11m施工车道”及基坑作业都存在着极大的安全隐患。鉴于以上事实，同时为保障“11m施工车道”通畅；基坑开挖的安全；综合管沟的节点工期。施工时：K4+794.58~K4+935.42高架桥地埋段、K5+410~K5+950土质路基顶面1：0.59m11m车道安全防护区第6页共42页第5页共42页不良地质路基段基坑开挖支护编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页不良段、K5+950~K6+950软基段基坑开挖施工方案为在基坑两侧壁处施打密扣式钢板桩—拉森式...
