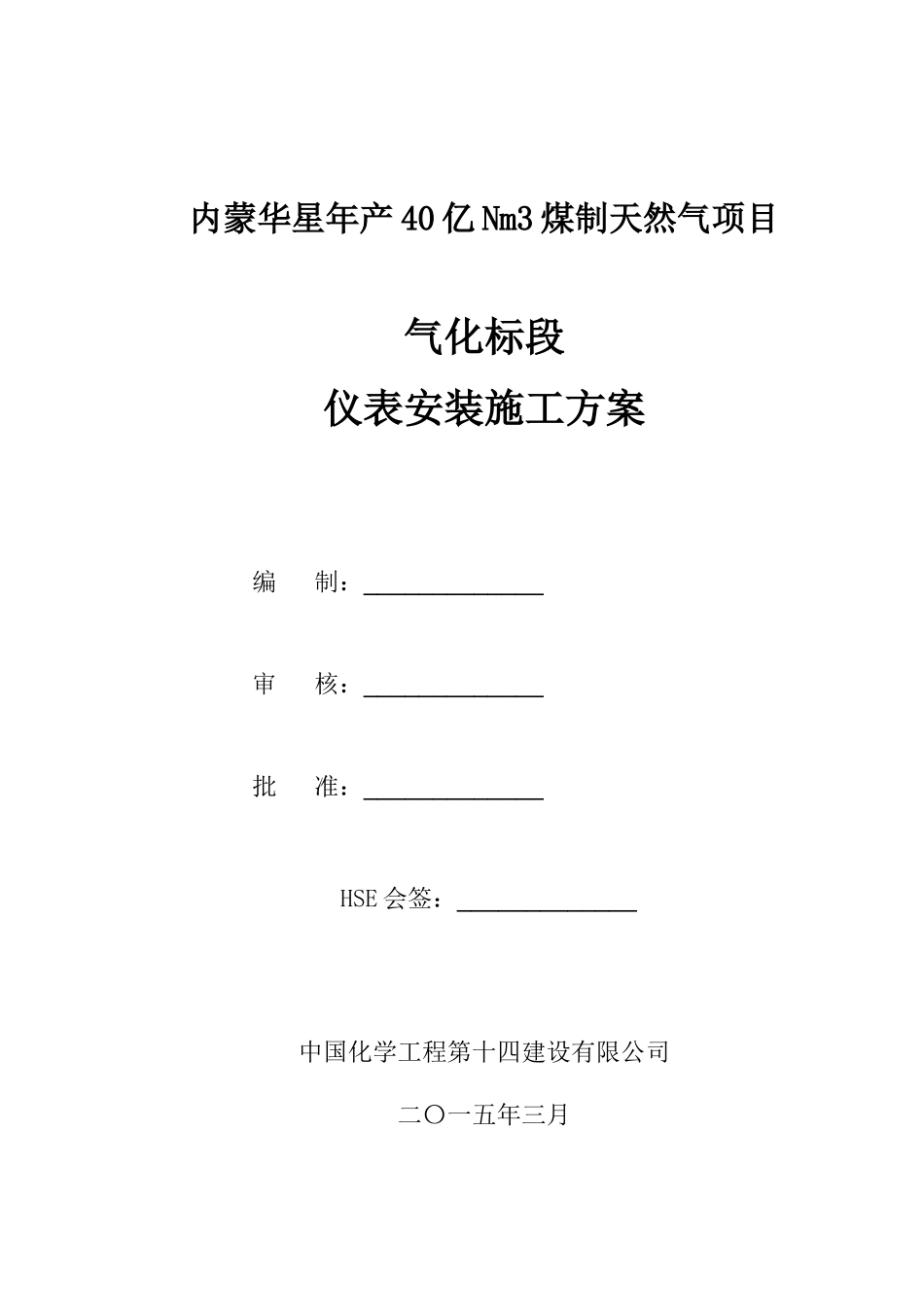

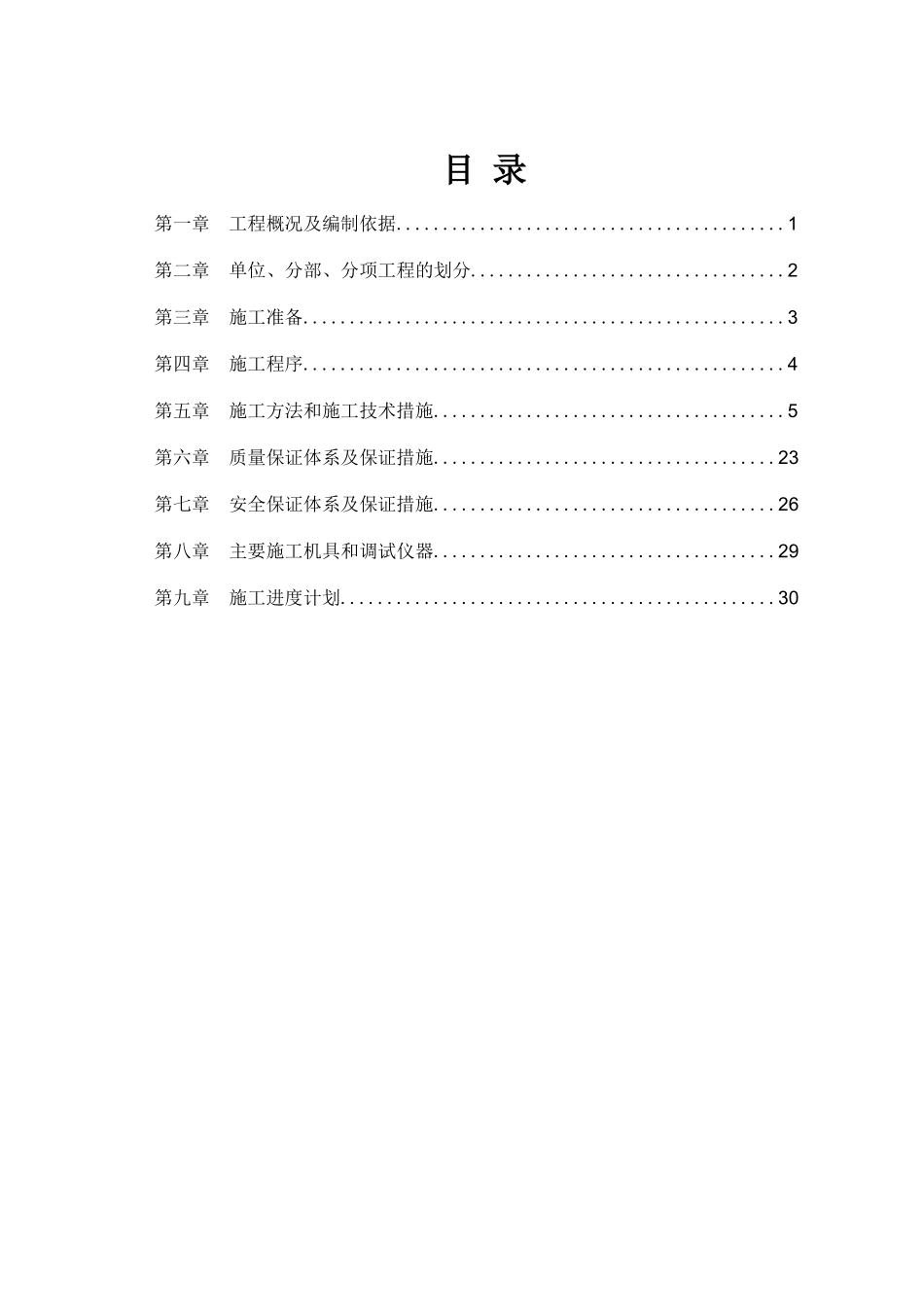

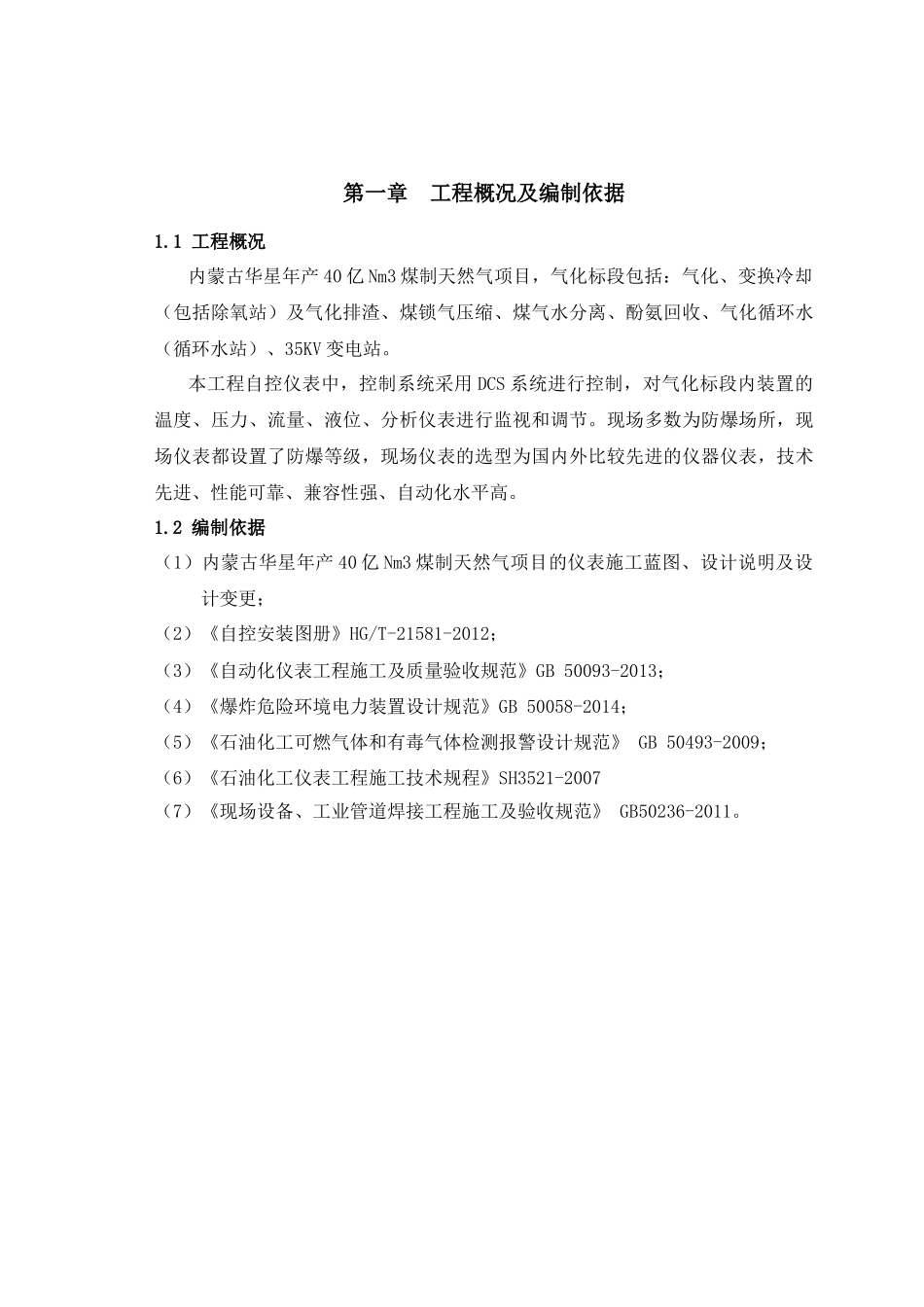

内蒙华星年产40亿Nm3煤制天然气项目气化标段仪表安装施工方案编制：_____________审核：_____________批准：_____________HSE会签：_____________中国化学工程第十四建设有限公司二〇一五年三月目录第一章工程概况及编制依据..........................................1第二章单位、分部、分项工程的划分..................................2第三章施工准备....................................................3第四章施工程序....................................................4第五章施工方法和施工技术措施......................................5第六章质量保证体系及保证措施.....................................23第七章安全保证体系及保证措施.....................................26第八章主要施工机具和调试仪器.....................................29第九章施工进度计划...............................................30第一章工程概况及编制依据1.1工程概况内蒙古华星年产40亿Nm3煤制天然气项目，气化标段包括：气化、变换冷却（包括除氧站）及气化排渣、煤锁气压缩、煤气水分离、酚氨回收、气化循环水（循环水站）、35KV变电站。本工程自控仪表中，控制系统采用DCS系统进行控制，对气化标段内装置的温度、压力、流量、液位、分析仪表进行监视和调节。现场多数为防爆场所，现场仪表都设置了防爆等级，现场仪表的选型为国内外比较先进的仪器仪表，技术先进、性能可靠、兼容性强、自动化水平高。1.2编制依据（1）内蒙古华星年产40亿Nm3煤制天然气项目的仪表施工蓝图、设计说明及设计变更；（2）《自控安装图册》HG/T-21581-2012；（3）《自动化仪表工程施工及质量验收规范》GB50093-2013；（4）《爆炸危险环境电力装置设计规范》GB50058-2014；（5）《石油化工可燃气体和有毒气体检测报警设计规范》GB50493-2009；（6）《石油化工仪表工程施工技术规程》SH3521-2007（7）《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011。第二章单位、分部、分项工程的划分2.1单位工程的划分根据业主和监理批准，总包划分的单位工程划分。2.2分部工程的划分按单位工程划分相对应的分部工程。2.3分项工程的划分见以下分项明细表：分项明细表分部工程分项工程仪表安装分部工程1、仪表一次调试2、温度仪表安装3、压力仪表安装4、流量仪表安装5、液位仪表安装6、调节阀、开关阀安装7、仪表盘柜操作台安装8、桥架安装9、穿线管敷设10、电缆敷设11、导压管线敷设12、气源管线敷设13、检测仪表回路调校14、调节仪表回路调校15、报警联锁调试第三章施工准备3.1施工人员选择（1）施工班长由现任仪表班长担任；（2）施工人员中仪表工选择技术素质较高,有施工经验的人员；（3）仪表调试人员由持相关有效证件人员担任。3.2施工人员的技术准备（1）施工前由设计院与施工单位进行图纸会审和技术交底；施工技术人员向施工班组进行技术交底，交底内容包括：图纸要求，规范标准，施工步骤、技术、质量、安全措施和检验方法等；（2）组织施工人员熟悉图纸及有关资料标准规范，专门进行针对性训练和技术培训。3.3劳动力计划（详见人力计划表）根据气化标段工程量，本项目拟安排的仪表安装和调试人员以及其它辅助工种如下表：序号工种人数（人）备注1仪表工/2辅助工/3焊工/持证上岗4起重工/持证上岗5调试工/持证上岗6临时电电工/持证上岗7汇总/第四章施工程序设计图纸技术交底、熟悉施工图、技术资料，编制详细的施工方案，提供设备、材料计划，施工现场条件检查控制室预埋件确认盘、机柜开箱检查确认认仪表开箱检查确认检测回路信号校接线接地系统安装DCS应用软件调试单回路调试硬件安装盘上仪表安装机柜外部接线电源配线、通信网络联动试车软件调试AOAII/O配线离线回路调试现场组焊桥架敷设路径规划仪表支架预制桥架敷设仪表支架安装电缆确认电缆敷设电缆绝缘检查电缆保护管敷设仪表加工件确认仪表单体校验和组态配合工艺设备专业安装取压样部件及一次检测元件附件现场检测仪表定位导压管、气源管材质确认及敷设路径规划导压管、气源管支架安装电缆保护管敷设路径确认检查接线导压...
