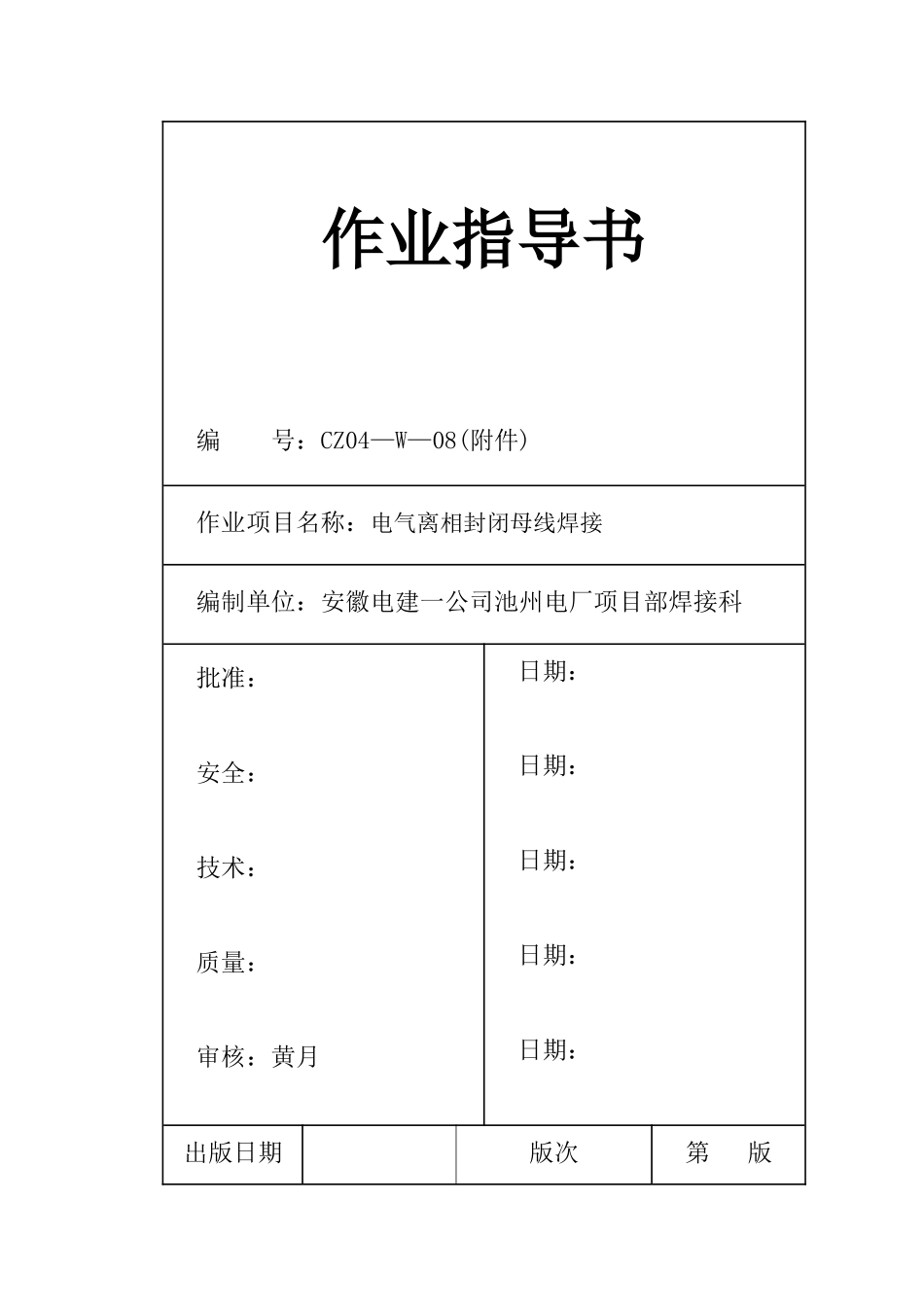

电气离相封闭母线焊接作业指导书_第1页
1/12
电气离相封闭母线焊接作业指导书_第2页
2/12
电气离相封闭母线焊接作业指导书_第3页
3/12
作业指导书编号:CZ04—W—08(附件)作业项目名称:电气离相封闭母线焊接编制单位:安徽电建一公司池州电厂项目部焊接科批准:安全:技术:质量:审核:黄月日期:日期:日期:日期:日期:日期:出版日期版次第版第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页目录1作业任务..........................................................32编写依据..........................................................43作业准备和条件....................................................44作业方法及工艺质量控制措施........................................65作业质量标准及检验要求............................................76技术记录要求......................................................87职业安全健康、环境保护技术措施....................................88作业指导书的附录.................................................10第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页1作业任务1.1工程概况:池州电厂一期工程2×300MW机组发电机引出离相封闭母线是电气系统主接线的重要组成部分,它是沟通发电机出口至#2高厂变、#2主变、PT柜、中性点及避雷器柜的主要设备性材料,该封闭母线设备由江苏长江沃特电气有限公司提供,封闭母线外壳为铝合金型材。本次开工安装范围包括发电机出线扩相箱,电压互感器及避雷器柜,中性点柜,微正压装置等设备安装;及发电机主回路,厂用分支回路及PT回路,中性点回路等离相封闭母线的安装。1.2工程量主回路封闭母线由CZFM-3~CZFM-2~CZFM-6~CZFM-11~CZFM-15~CZFM-16~CZFM-17~CZFM-18~CZFM-21~CZFM-22~CZFM-23、CZFM-3~CZFM-5~CZFM-11~CZFM-14~CZFM-16~CZFM-17~CZFM-18~CZFM-21~CZFM-22~CZFM-23、CZFM-3~CZFM-4~CZFM-11~CZFM-13~CZFM-16~CZFM-17~CZFM-18~CZFM-21~CZFM-22~CZFM-23等31段母线分段组成,其技术参数如下:额定电压:20KV额定电流:12500A额定频率:50HZ相数:3外壳规格:φ1050*8/φ1050*7导体规格:φ500*12中性点回路封闭母线由CZFM-7、CZFM-7+、CZFM-8、CZFM-9、CZFM-10等8段母线分段组成,厂用分支回路由CZFM-18~CZFM-19共6段母线分段组成,PT回路封闭母线由FMT-29共3段母线分段组成,技术参数如下:额定电压:20KV额定电流:1600A额定频率:50HZ相数:3外壳规格:φ700*5导体规格:φ150*10第4页共12页第3页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共12页1.3工期要求满足三级计划的要求,在保证施工进度的同时,确保施工工艺及施焊质量。2编写依据2.1Q/AEPC-MGC06—2002施工项目作业指导书编制导则2.2DL/T754-2001《铝母线焊接技术规程》2.3DL/T869—2004《火力发电厂焊接技术规程》2.4《火电施工质量检验及评定标准》(1996版焊接篇)2.5DL/T679-1999《焊工技术考核规程》2.6DL5009.1-2002《电力建设安全工作规程》(第1部分:火力发电厂)2.7公司质量、职业安全、环境体系文件2.8池州电厂一期工程施工组织设计3作业准备和条件3.1人员配备单项技术员一人,质检员一人(经培训取证上岗)、安环员一人(经培训取证上岗)。合格焊工人数根据具体工作情况调配,根据以往经验暂定焊工两名。所有焊工必须经过焊接基本知识和实际技能的培训,并遵照DL/T679—1999《焊工技术考核规程》考核,取得相应的合格证书方可上岗,合格证到期的须及时分批进行培训和复试。板件试件考核的各种焊接位置见下表,其中角接接头平角焊、立角焊、仰角焊(2F、3F、4F)考核合格者可免去搭接接头的考核、板状试件平、横、立、仰(1G、2G、3G、4G)位置考核合格者可以从事管状焊件对接焊的焊接工作。板件接头形式试件焊接位置对接1G、2G、3G、4G角接2F、3F、4F3.2材料准备:铝材和焊接材料必须有质量合格证。焊丝的选用应根据铝材的化学成分、性能、焊接性和焊接接头的使用条件等因素综合考虑。封存完好的焊丝一般不需要清洗,可直接使用,对于受污染的焊丝焊前要进行清洗清洗步骤为除油污、碱...
